Понятия «тепловой процесс» и «тепловая установка»

Лекция 1

При производстве строительных материалов и изделий почти во всех случаях для перевода сырья в готовую продукцию применяют тепловую обработку. Для этого сырьё или полуфабрикаты помещают в тепловую установку, где создаётся необходимый тепловой режим. Под тепловым режимом понимают взаимосвязь теплового и массообменного воздействия на материал, а именно: изменение температуры среды; скорости течения жидкости или газов, омывающих материал, изменение давления.

Следовательно, тепловой режим это взаимосвязь тепловых, массообменных и гидродинамических процессов, происходящих в тепловой установке.

Теловой процесс – это соединение стадий теплового воздействия на материал с целью придания ему заданных свойств.

Тепловая установка – это устройство, в котором протекает тепловой процесс. Она представляет собой теплообменный аппарат, работа которого оценивается количеством тепловой энергии, передаваемой в единицу времени.

Способы тепловой обработки материала

Прежде чем приступить к классификации способов тепловой обработки рассмотрим уравнение потока влаги с единицы поверхности

,

где q mп – удельный поток влаги; αm – коэффициент влагоотдачи, отнесённый к разности парциальных давлений; РПМ! и РОС! – соответственно парциальное давление водяных паров на поверхности материала и в окружающей среде; В и В! – соответственно барометрическое давление при нормальных условиях и в установке.

Из этого уравнения следует, что при взаимодействии влажного материала с теплоносителем возможны три варранта:

РПМ! < РОС!

РПМ! = РОС!

РПМ! > РОС!

В первом случае: q mп – величина отрицательная. Влага с поверхности материала не испаряется, а конденсируется на ней, при этом материал увлажняется.

Во втором случае: q m

п = 0. Влажность материала находится в равновесном состоянии с влажностью теплоносителя.

В третьем случае: q mп – величина положительная. С поверхности материала удаляется влага и материал сушится. Сушка материала может осуществляться даже при отрицательной температуре, если выполняется условие: РПМ! > РОС!.

Исходя их этих положений, можно констатировать, что влажный материал может подвергаться тепловой обработке двумя способами:

Первый, когда из материала не удаляется влага, т.е. q mп < 0 – это способ тепловлажностной обработки (ТВО) бетонов. При этом

обязательным условием является – сохранение влаги в нагреваемом материале.

Второй, когда из материала удаляется влага, т.е. q mп> 0 – это способ сушки.

Кроме этих способов в производстве строительных материалов и изделий применяют: обжиг; вспучивание; спекание; плавление.

Тепловлажностная обработка бетона. Теплоносители, используемые при тво

В качестве теплоносителей при ТВО применяют пар, электроэнергию, продукты сгорания природного газа, высококипящие жидкости. Наиболее распространённым теплоносителем является пар.

Электроэнергия применяется для предварительного электроразогрева бетонных смесей; электропрогрева изделий в формах, электрообогрева нагревательными элементами.

Тепловая обработка бетона продуктами сгорания газа производится в камерах, куда подаётся газовоздушная смесь заданной температуры, полученная при сжигании газа в выносной топке.

Тепловая установка — Большая Энциклопедия Нефти и Газа, статья, страница 1

Тепловая установка

Cтраница 1

Тепловые установки, аппараты, работающие с ядовитой или взрывоопасной жидкой или газовой средой, должны иметь на подводящей линии от насоса или компрессора обратный клапан, автоматически закрывающийся давлением из установки.  [1]

Тепловые установки вырабатывают горячую воду или водяной пар для производственных и отопительных целей.  [2]

Тепловые установки устраивают для отопления группы зданий микрорайона или квартала. В них первичным источником теплоты является теплоэлектроцентраль ( ТЭЦ), откуда поступает горячая вода по наружным тепловым сетям. Существует три схемы подключения систем теплового пункта к этим сетям.  [4]

Тепловая установка, потребляющая топливо или другой вид энергии, должна иметь технический паспорт, составленный на основе тщательно проведенных измерений различных показателей ее работы во время специальных теплотехнических испытаний и во время длительной эксплуатации. К паспорту должны быть приложены рабочие чертежи, размеры в которых уточнены по фактическому выполнению. Особенное значение имеют размеры рабочего пространства, его ограждений, длины и сечения дымоходов, позволяющие рассчитывать тепловые балансы и аэродинамические сопротивления. Перед проведением теплотехнических испытаний производится полный осмотр установки, устраняются все недостатки, производится анализ записей в эксплуатационных журналах и показаний контрольно-измерительных приборов. Составляются программа исследований, а также схема расстановки дополнительных контрольно-измерительных приборов повышенной точности. Тепловые характеристики, положенные в основу рекомендуемых наивыгоднейших режимов, должны быть составлены только на основании экспериментальных данных, так как определение их посредством теоретических ( расчетов обычно недостаточно ввиду сложности явлений, протекающих в реальных условиях.  [5]

Теплосиловые и тепловые установки составляют основную и важнейшую часть технологического оборудования предприятий нефтяной и газовой промышленности.  [6]

Конструкторам тепловых установок приходится использовать в своих проектах имеющиеся в литературе корреляционные соотношения или экспериментальные данные.

Во многих случаях точность этих соотношений неизвестна. Ниже приведен критический анализ этих соотношений и отобраны наилучшие из них. Везде, где это возможно, корреляционные соотношения сопоставляются с результатами измерений и указывается возможная погрешность.  [7]

Расчет тепловых установок начинают с определения режима и длительности тепловой обработки. Скорость подъема и снижения температуры определяют с учетом теплофизических характеристик изделий.  [9]

Схема тепловой установки с ядерным реактором: / — реактор; 2 — регулирующий элемент; 3 — привод; 4 — теплообменник-парогенератор; 5 — иурбина.  [10]

Для тепловых установок газоанализатор выпускается со шкалой 0 — 10 % СЬ.  [11]

Для тепловых установок промышленных предприятий

и отдельно стоящих котельных допускается использование газа с давлением до 1 2 МПа ( 12 кгс / см2), если такое давление требуется по условиям технологии производства.  [12]

Для тепловых установок промышленных предприятий и отдельно стоящих котельных допускается использование газа с давлением до 1 2 МПа ( 12 кгс / см -), если такое давление требуется по условиям технологии производства.  [13]

Для тепловых установок промышленных предприятий и отдельно стоящих котельных допускается использование газа с давлением до 1 2 МПа, если такое давление требуется по условиям технологии производства.  [14]

В тепловых установках, работающих на органическом топливе, пути использования химической энергии топлива более сложны. В них химическая энергия топлива при горении превращается в менее ценную форму транспортируемой энергии — тепло, которое в дальнейшем может быть использовано по-разному. Так как химическая энергия теоретически может полностью превращаться в тепло, то можно условно считать, что теплотворная способность топлива измеряет и химическую энергию 1 кг топлива, употребляемую для совершения необходимых тепловых процессов в установке.

 [15]

Страницы:      1    2    3    4

тепловая энергоустановка — это… Что такое тепловая энергоустановка?

тепловая энергоустановка

3.4.1 тепловая энергоустановка : Энергоустановка, предназначенная для производства или преобразования, передачи, накопления, распределения или потребления тепловой энергии и теплоносителя.

[ title=»Правила технической эксплуатации тепловых энергоустановок»] [7]

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • тепловая энергия, полученная абонентом
  • Тепловидение

Смотреть что такое «тепловая энергоустановка» в других словарях:

  • Энергоустановка — Энергоустановка  комплекс взаимосвязанного оборудования и сооружений, предназначенных для производства или преобразования, передачи, накопления, распределения или потребления энергии. [1] Тепловая энергоустановка Тепловая… …   Википедия

  • теплогенерирующая энергоустановка — 3.4.2 теплогенерирующая энергоустановка (ТГЭ): Тепловая энергоустановка, предназначенная для выработки тепловой энергии (теплоты). [ title= Правила технической эксплуатации тепловых энергоустановок ] [7] Источник: СТО Газпром 2 2.3 141 2007:… …   Словарь-справочник терминов нормативно-технической документации

  • теплопотребляющая энергоустановка — 3.4.3 теплопотребляющая энергоустановка (ТПЭ): Тепловая энергоустановка или комплекс устройств, предназначенные для использования теплоты и теплоносителя на нужды отопления, вентиляции, кондиционирования, горячего водоснабжения и технологические… …   Словарь-справочник терминов нормативно-технической документации

  • СТО Газпром 2-2.3-141-2007: Энергохозяйство ОАО «Газпром». Термины и определения — Терминология СТО Газпром 2 2.3 141 2007: Энергохозяйство ОАО «Газпром». Термины и определения: 3.1.31 абонент энергоснабжающей организации : Потребитель электрической энергии (тепла), энергоустановки которого присоединены к сетям… …   Словарь-справочник терминов нормативно-технической документации

  • Методика определения фактических потерь тепловой энергии через тепловую изоляцию трубопроводов водяных тепловых сетей систем централизованного теплоснабжения — Терминология Методика определения фактических потерь тепловой энергии через тепловую изоляцию трубопроводов водяных тепловых сетей систем централизованного теплоснабжения: Водяная система теплоснабжения система теплоснабжения, в которой… …   Словарь-справочник терминов нормативно-технической документации

  • теплопотребляющая установка — 3.20 теплопотребляющая установка : Устройство, предназначенное для использования тепловой энергии, теплоносителя для нужд потребителя тепловой энергии. Источник: СП 124.13330.2012: Тепловые сети Теплопотребляющая установка тепловая… …   Словарь-справочник терминов нормативно-технической документации

  • Президент-Нева — Содержание 1 ООО «Президент Нева» Энергетический центр» 2 Основные направления деятельности …   Википедия

  • ГОСТ 19431-84: Энергетика и электрификация. Термины и определения — Терминология ГОСТ 19431 84: Энергетика и электрификация. Термины и определения оригинал документа: 23. Абонент энергоснабжающей организации D. Abnehmer E. Consumer F. Abonné Потребитель электрической энергии (тепла), энергоустановки которого… …   Словарь-справочник терминов нормативно-технической документации

  • источник — 3.18 источник (source): Объект или деятельность с потенциальными последствиями. Примечание Применительно к безопасности источник представляет собой опасность (см. ИСО/МЭК Руководство 51). [ИСО/МЭК Руководство 73:2002, пункт 3.1.5] Источник …   Словарь-справочник терминов нормативно-технической документации

  • СТО 70238424.27.100.027-2009: Водоподготовительные установки и водно-химический режим ТЭС. Организация эксплуатации и технического обслуживания. Нормы и требования — Терминология СТО 70238424.27.100.027 2009: Водоподготовительные установки и водно химический режим ТЭС. Организация эксплуатации и технического обслуживания. Нормы и требования: 3.40 Na катионирование : Процесс фильтрования воды через слой… …   Словарь-справочник терминов нормативно-технической документации

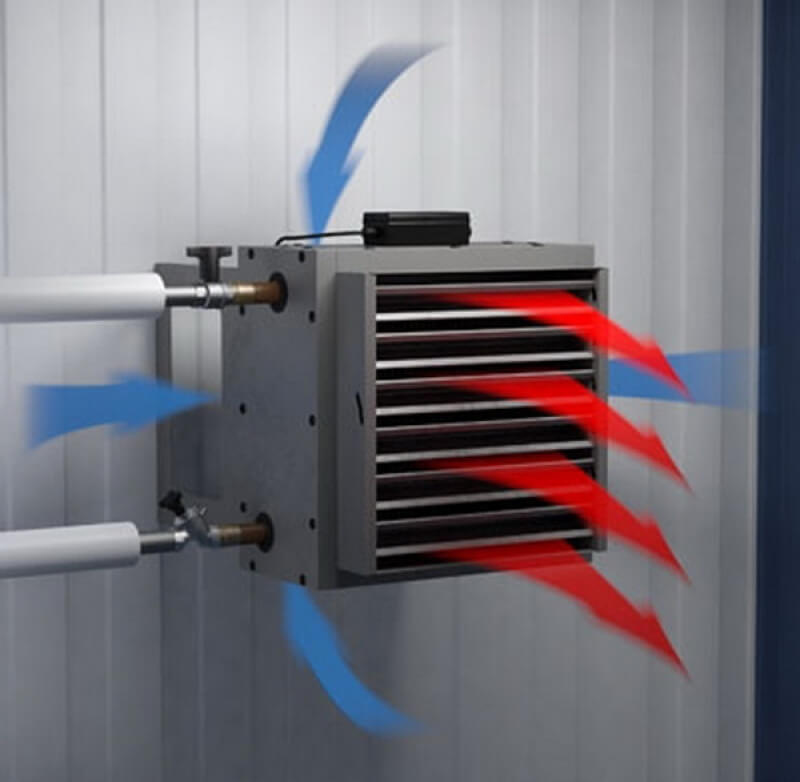

Воздушно-тепловая установка ВТУ

Посмотреть цену на воздушно-тепловые установки ВТУ
Воздушно-тепловые установки ВТУ (ТУ 4863-004-57375659-2003) предназначены для нагрева и перемещения воздуха в приточных камерах, воздушно-тепловых завесах, рециркуляционных установках, также для нагрева производственных и бытовых помещений.

Технические данные:

Мощн. уста-
новки, кВт
Частота вращ. вала, об/мин Калорифер Параметры в рабочей зоне Температура Масса, кг
Тип Кол-во Произ-
води-
тельность, м3/час
Давление, Па Теплопро-
изводитель-
ность, ккал/час
Воздуха на выходе, град С Теплоно-
сителя (вода), град С
ВТУ-4 0,75 1500 КСкс 3-8 1 4000 400 52500 28 70-130 150
ВТУ-5 2,2 1500 КСкс 4-9 1 6000 770 132500 29 220
ВТУ-6,3 3 1000 КСкс 4-8 2 8000 450 190800 28 300
ВТУ-8 7,5 1000 КСкс 3-9 4 18000 950 361300 30 510

Размеры:

H h2 L В B1 A A1 A2
ВТУ-4 765 790 1300 852 900 282 284 310
ВТУ-5 905 850 1400 977 1025 352 356 380
ВТУ-6,3 1125 1240 1610 852 900 445 448 470
ВТУ-8 1445 1460 1980 977 1025 565 565 600

Схемы:

Лабораторная тепловая установка и экспериментальные данные по получению высокоглиноземистого шамота

Цитировать:

Лабораторная тепловая установка и экспериментальные данные по получению высокоглиноземистого шамота // Universum: технические науки : электрон. научн. журн. Бабаев З.К. [и др.]. 2017. № 12 (45). URL: https://7universum.com/ru/tech/archive/item/5387 (дата обращения: 20.04.2021).

Прочитать статью:

АННОТАЦИЯ

В лабораторных условиях создана экспериментальная малогабаритная эффективная тепловая установка для термической обработки отработанного катализатора, представляющая собой печь с вытянутым вверх рабочим пространством круглого сечения диаметром 0,25 м и высотой 1,0 м Изучен процесс обжига отработанного катализатора в созданной лабораторной тепловой установке производительностью 102,7 кг/час. Температура обжига -10000С. Время нахождения материала в печи 10 мин.

ABSTRACT

In the laboratory conditions, an experimental small-sized effective thermal installation for the thermal treatment of spent catalyst, which is an oven with an upwardly extending circular working space with a diameter of 0,25 m and a height of 1,0 m, was created. The process of calcining the spent catalyst in a laboratory laboratory installation with a productivity of 102,7 kg / hour. The firing temperature is — 10000C. The residence time of the material in the oven is 10 minutes.



Ключевые слова: катализатор, тепловая установка, глинозем, термическая обработка, органические компоненты, шамотная добавка, газообразное топлива, температура, гранулометрический состав.

Keywords: catalyst, heat installation, alumina, heat treatment, organic components, chamotte additive, gaseous fuel, temperature, granulometric composition.



Основные задачи и приоритеты продвижения экономики диктуются в первую очередь програм­мными целями долгосрочного развития страны, продолжения принятой стратегии, обеспечивающей стабильно высокие темпы роста экономики, мобилизации для этого имеющихся резервов и возможностей. Без всякого преувеличения можно сказать, что 2016 год стал годом ввода в строй важнейших высокотехнологичных и современных объектов и мощностей в промышленности, роста и совершенствования инвестиционного роста. Речь идёт в первую очередь о формировании в стране полноценной конкурентной среды, которая, как известно, является ключевым фактором технического и технологического обновления и модернизации производства, выхода на мировые рынки [1-3].

В Узбекистане до настоящего времени не налажено производство огнеупорных материалов широкого ассортимента на базе местных сырьевых и техногенных материалов в крупногосударственном масштабе. На сегодняшний день имеются ряд малых и частных предприятий, производственные циклы которых в основном базируются на привозном сырье из соседних стран. Это обстоятельство связано с тем, что к сырьевым материалам для производства огнеупорных изделий предъявляются очень высокие требования, в особенности по отношению содержания тугоплавких и легкоплавких оксидов.. Особую значимость при этом приобретают исследования, посвященные изысканию новых перспективных традиционных и нетрадиционных видов местного сырья и отходов производства, а также вопросам их обогащения для решения этих задач.

Важнейшей задачей огнеупорной промыш­ленности в настоящее время является интенсивное развитие экологически чистых, безотходных техно­логий, обеспечивающих экономию энергетических сырьевых и трудовых ресурсов. Решению этой задачи способствует организация производства многих видов огнеупорных материалов на базе традиционных сырьевых материалов и отходов производства. Однако, использование для производства огнеупорных материалов наряду с традиционным сырьем различных материалов и добавок, являющихся источником глинозема представляются целесообразным. В этом отношении научный и практический интерес представляют глиноземсодержащие отходы Шуртанского и Муборакского газохимических комплексов, в составе которых содержание оксида алюминия достигает до 95 %. Вместе с этим, вопросы подготовки глиноземсодержащего отхода в виде шамотной добавки к глинистой составляющей путем его термической обработки требуют проведения исследований по созданию тепловых установок для обжига глиноземсодержащего отхода.

На газохимических предприятиях алюминий­содержащий катализатор используется в процессе полимеризации полиэтилена для удаления железистых, титановых и ванадиевых солей, кроме того сорбирует летучие кислоты HCl, CH2COOH и др. Он накапливается в количестве 800-900 тонны в год. Данный вид катализатора получают путём термообработки природных бокситов при температуре 250 — 300 °C в течении 7-8 часов. При этом оксид алюминия приобретает активную форму.

Химический состав катализатора в отношении основных компонентов приводится в таблице. В исходном катализаторе содержание Al2O3 составляет 79,43 % , в качестве примесьных компонентов присутствуют в незначительном количестве оксиды SiO2, Fe2O3 и TiO2. Потери при прокаливании достигают 20,192 % , они включают воду гигроскопическую (Н2О), воду конституционную и воду кристаллизованную.

 Таблица 1.

Химический состав исходного катализатора

Содержание оксидов масс %

Наименование

образцов

SiO2

TiO2

Al2O3

Fe2O3

П. п.п

Исходный

катализатор

0,28

<0,01

79,43

0,08

20,19



В связи с изложенным, изучение возможности разработки конструкции тепловой установки для подготовки высокоглиноземистого шамота из производственных отходов газохимических комплексов является актуальной научной и практи­ческой задачей народного хозяйства Республики.

Учитывая все данные глинозёмсодержащего отхода в лабораторных условиях нами была изучена возможность создания экспериментальной малога­баритной эффективной тепловой установки для термической обработки отработанного катализатора. Установлено, что для печи характерны такие умеренные скорости газообразных продуктов горения, при которых основная масса глиноземсо­держащего отхода не увлекается восходящим потоком газов и в отличие от печи кипящего слоя, сохраняет аэродина­мическую стабильность. Наличие противоточного движения материала и фильт­рующихся через материал газов, а также непосредственный контакт между материалом и горячими газами обусловливают хороший теплообмен и получение отходящих газов с низкой температурой. Благодаря этому установка характеризуется высоким тепловым к.п.д. и относительно большой производительностью. Печь предназначена для работы в непрерывном режиме.

Схематическое изображение экспериментальной установки приведена на рисунке 1.



Рисунок 1. Схематическое изображение экспериментальной тепловой установки

1 – бункер; 2- дозатор-питатель; 3-дымоход;
4-водяная рубашка; 5-подача холодной воды;
6-горелка; 7-газовоздушная воронка; 8-загрузочная воронка; 9-ёмкость для сбора готовой продукции; 10-полки, 11-смотровое окошко; 12-термопара;
13-вентилятор; 14-кран для регулирования подачи газа.



Тепловая установка представляет собой печь с вытянутым вверх рабочим пространством круглого сечения диаметром 0,15 м и высотой 1,0 м. Тепло, необходимое для протекания процесса обжига, получают путём сжигания газообразного топлива непосредственно внутри печи.

Тепловая установка имеет бункер , через который загружается сырье и дымоход , для отвода газообразных продуктов горения и водяную рубашку для охлаждения. Готовый продукт собирается в специальной емкости , установленной в нижней части печи. Печь сооружена снаружи водяной рубашкой , по которой циркулирует вода для охлаждения. Печь работает на газообразном топливе , который сжигается с помощью горелок , установленных в нижней части рабочей камеры печи.

Простота конструкции и малые габариты экспериментальной тепловой установки дают возможность производить термическую обработку вторичного сырья в скоростном режиме и соорудить печь в лабораторных условиях.

На основе экспериментальных данных установлено, что обжиг отработанного катализатора при 10000— 1100°C позволяет полностью избавиться от внесенных в его состав органических компонентов.

Обжиг отработанного катализатора сопровождается выделением специфического запаха. При этом, после обжига при 1000°C его цвет меняется из бледно и темно коричневого на белый. Потери массы достигают 18 %. Насыпная масса снижается от 1,09 до 0,88 г /см3, водопоглощение увеличивается от 38,48 до 40,30 %. Влажность обожженного отхода при хранении может достигать 2%. При обжиге отработанного катализатора протекают высокотемпературные превращения гидроксидов алюминия с разложением модификаций гидратов алюминия и появления новых кристаллических фаз как β-глинозем и α-глинозем.

Выполнен теплотехнический расчет лабора­торной тепловой установки с определением основных размеров печи, выполнением расчета горения газообразного топлива, составлением материального и теплового баланса установки. Полученные расчетные данные показывают высокую эффективность работы разработанной тепловой установки с коэффициентом полезного действия равным 80 %. Расход условного топлива составляет 13-14 %.

Таким образом, термическая обработка отрабо­танного катализатора в экспериментальной установке при температуре 10000С позволяет получить высокоглиноземистый шамот с требуемыми показателями свойств.



Рисунок 2. Изменения содержания Al2O3 в % в составе глиноземосодержащего отхода



Как видно из представленных данных, после обжига отработанного катализатора при 1000 0С наблюдается заметное увеличение содержания оксида алюминия, оно достигает 95,11 %, потери при прокаливании снижаются до 2,16 %. Содержание оксидов щелочных и щелочноземельных элементов также уменьшается. На рисунке 2 приведены результаты изменения содержания Al2O3 в % в составе глиноземосодержащего отхода.

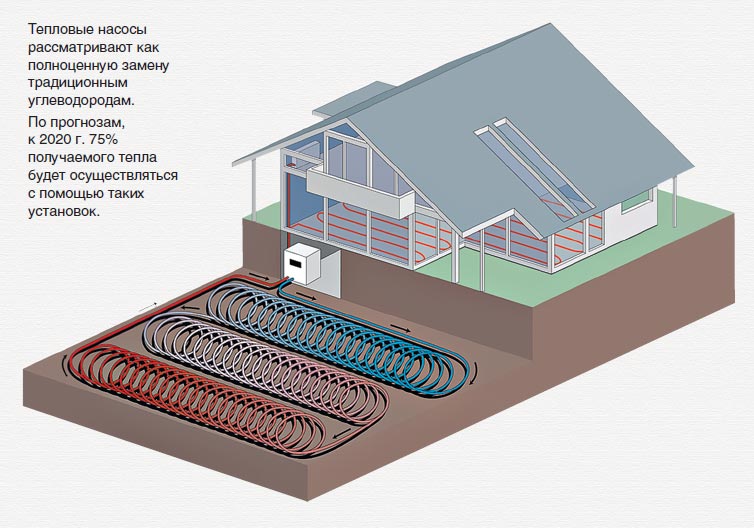

Тепловые насосные установки | ООО «Термодинамика»

Основное отличие теплового насоса от всех остальных источников тепла заключается в его исключительной возможности использовать возобновляемую низкотемпературную энергию окружающей среды на нужды отопления и нагрева воды. Порядка 80% от выдаваемой мощности тепловой насос фактически «выкачивает» из окружающей среды, используя рассеянную энергию Солнца.

Как работает тепловой насос

Холодильник, всем известно, переносит тепло из внутренней камеры на радиатор и мы пользуемся холодом внутри холодильника. Тепловой насос — это холодильник «наоборот». Он переносит рассеянное тепло из окружающей среды в наш дом.

Теплоноситель (в роли которого выступают вода или рассол), взявший несколько градусов из окружающей среды, проходит через теплообменник теплового насоса, называемый испарителем, и отдает собранное из окружающей среды тепло во внутренний контур теплового насоса. Внутренний контур теплового насоса заполнен хладагентом, который, имея очень низкую температуру кипения, проходя через испаритель, превращается из жидкого состояния в газообразное. Это происходит при низком давлении и температуре 5°С. Из испарителя газообразный хладагент попадает в компрессор, где он сжимается до высокого давления и высокой температуры. Далее горячий газ поступает во второй теплообменник — конденсатор, где происходит теплообмен между горячим газом и теплоносителем из обратного трубопровода системы отопления дома. Хладагент отдает свое тепло в систему отопления, охлаждается и снова переходит в жидкое состояние, а нагретый теплоноситель системы отопления поступает к отопительным приборам.

Преимущества теплового насоса

  • — Экономичность. Низкое энергопотребление достигается за счет высокого КПД (от 300% до 800%) и позволяет получить на 1 кВт фактически затраченной энергии 3-8 кВт тепловой энергии, или до 2,5 кВт мощности по охлаждению на выходе.
  • — Экологичность. Экологически чистый метод отопления и кондиционирования как для окружающей среды так и для людей, находящихся в помещении. Применение тепловых насосов — это сбережение невозобновляемых энергоресурсов и защита окружающей среды, в том числе и путем сокращения выбросов СО2 в атмосферу. Тепловые насосы установки, осуществляя обратный термодинамический цикл на низкокипящем рабочем веществе, черпают возобновляемую низкопотенциальную тепловую энергию из окружающей среды, повышают ее потенциал до уровня, необходимого для теплоснабжения, затрачивая в 1,2-2,3 раза меньше первичной энергии, чем при прямом сжигании топлива.
  • — Безопасность. Нет открытого пламени, нет сажи, нет выхлопа, нет запаха солярки, исключены утечка газа, разлив мазута. Нет пожароопасных хранилищ для топлива.
  • — Надежность. Минимум подвижных частей. Высокий ресурс работы. Независимость от поставки топочного материала и его качества. Защита от перебоев электроэнергии. Практически не требует обслуживания. Срок службы теплового насоса составляет 15-25 лет.
  • — Комфорт. Тепловой насос работает бесшумно (не громче холодильника), а погодозависимая автоматика и мультизональный климатический контроль создают комфорт и уют в помещениях.
  • — Гибкость. Тепловой насос совместим с любой циркуляционной системой отопления, а современный дизайн позволяет устанавливать его в любых помещениях.
  • — Универсальность по отношению к виду используемой энергии (электрической или тепловой).
  • — Широкий диапазон мощностей (от долей до десятков тысяч кВт).

Применение тепловых насосов

Область применения тепловых насосов поистине безгранична. Все вышеуказанные преимущества этого оборудования позволяют легко решать вопросы теплоснабжения городского комплекса и объектов, расположенных вдали от коммуникаций, — будь то фермерское хозяйство, коттеджный поселок или АЗС на трассе. В целом тепловой насос универсален и применим как в гражданском и промышленном, так и в частном строительстве.

На сегодняшний день тепловые насосы широко применяются во всем мире. Количество тепловых насосов, работающих в США, Японии и Европе, исчисляется десятками миллионов штук.

Производство тепловых насосов в каждой стране прежде всего ориентировано на удовлетворение потребностей внутреннего рынка. В США и Японии наибольшее применение получили теплонасосные установки (ТНУ) класса «воздух-воздух» для отопления и летнего кондиционирования воздуха. В Европе — ТНУ класса «вода-вода» и «вода-воздух». В США исследованиями и производством тепловых насосов занимаются более шестидесяти фирм. В Японии ежегодный выпуск ТНУ превышает 500 тысяч единиц. В Германии ежегодно вводится более 5 тысяч установок. В странах Скандинавии эксплуатируются в основном крупные ТНУ. В Швеции уже к 2000 году эксплуатировалось более 110 тысяч теплонасосных станций (ТНС), 100 из которых имели мощность около 100 МВт и выше. Наиболее мощная ТНС (320 МВт) работает в Стокгольме.

Популярность тепловых насосов в Западной Европе, США и странах Юго-Восточной Азии во многом обусловлена мягкими климатическими условиями в этих регионах (с плюсовой средней температурой зимой), высокими ценами на топливо и наличием целевых государственных программ поддержки этого направления климатического рынка.

Ситуация с тепловыми насосами в нашей стране принципиально иная, и на то есть свои причины. Во-первых, особенности российского климата с низкими температурами в зимнее время предъявляют особые требования к параметрам тепловых насосов и условиям их установки. В частности, при возрастании мощности теплового насоса встает проблема теплосъема, так как теплоотдача сред (водоем, грунт, воздух) ограничена и достаточно мала.

Кроме того, в России искусственно занижены цены на газ, поэтому об ощутимых экономических выгодах от использования такого рода оборудования говорить не приходится, особенно при отсутствии культуры потребления и экономии электроэнергии. У нас нет государственной поддержки программы энергозамещения, не было и нет отечественных производителей тепловых насосов.

Вместе с тем, потребности России в таком оборудовании огромны, и востребованной представляется вся «линейка» тепловых насосов мощностью 5, 10, 25, 100 и 1000 кВт. Так, в средней полосе России для отопления дома площадью 100 м2 необходимо иметь тепловую мощность в 5-10 кВт, а насоса с тепловой мощностью 100 кВт достаточно для отопления типовых школ, больниц и административных зданий. Тепловые насосы мощностью 1000 кВт удобны для задач возврата тепловых отходов, использования горячих источников. По оценкам специалистов, стоимость установки теплового насоса в российских условиях оценивается примерно от 300 долларов США за 1 кВт тепловой мощности при сроке окупаемости оборудования от двух до четырех лет, что в первую очередь зависит от цен на топливо и климатических условий конкретного региона.

Введение в эксплуатацию порядка 100 тысяч тепловых насосов суммарной тепловой мощностью в 2 гВт позволит дать тепло 10 миллионам человек при среднем сроке службы теплового насоса в 15 лет. Объем продаж такого оборудования может составить более полумиллиарда долларов в год.

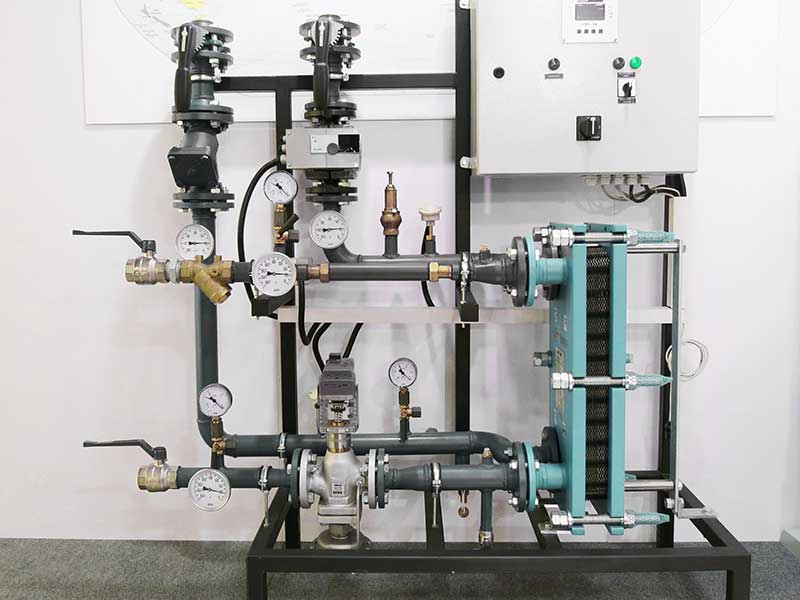

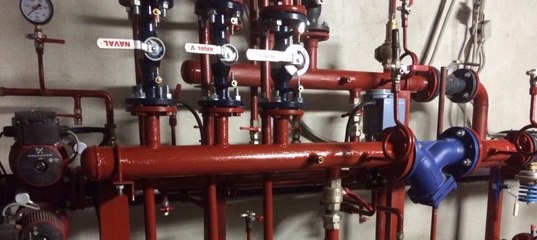

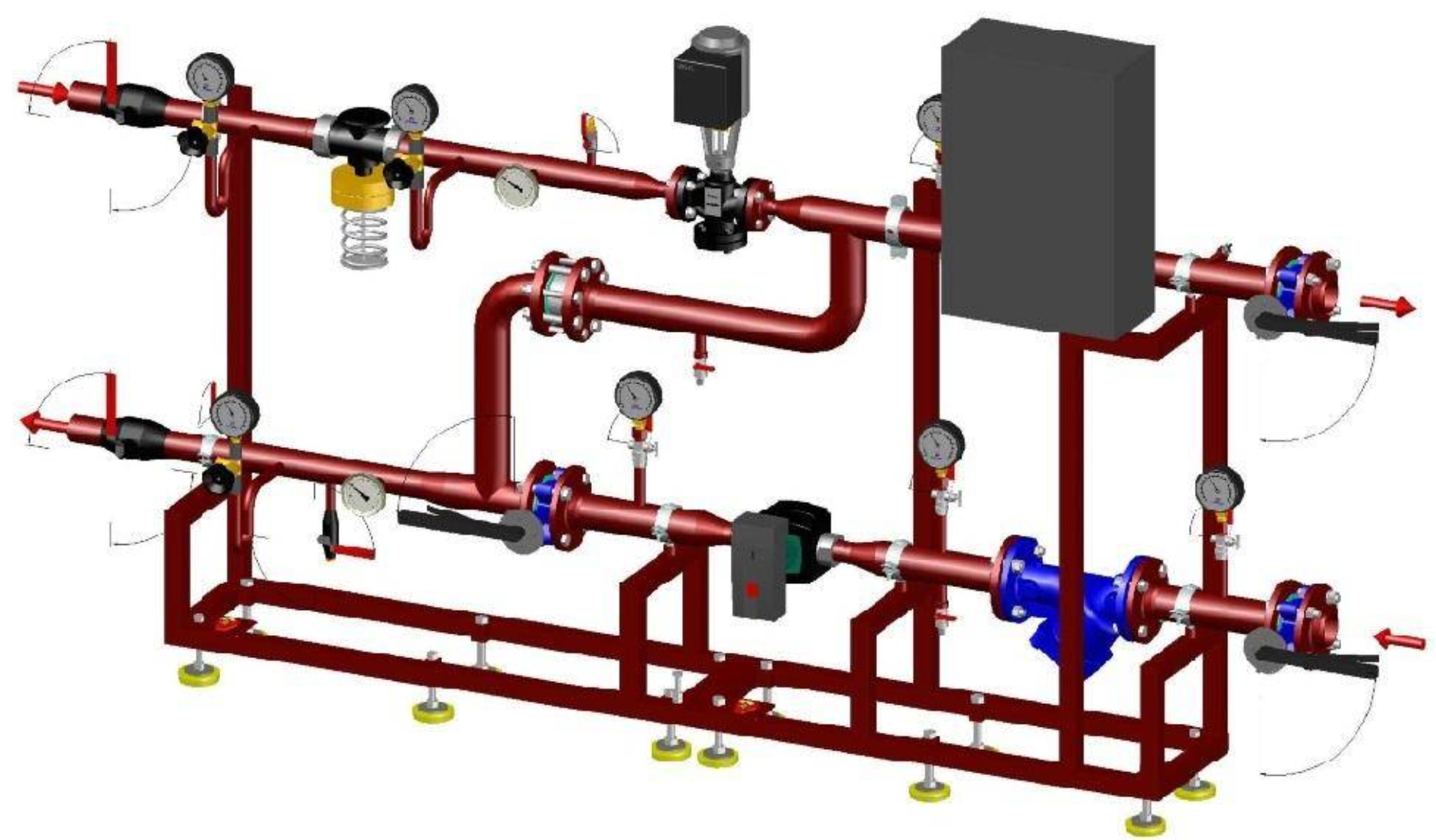

Типовое решение для ИТП мощностью 3,693 МВт с зависимым отоплением с ГВС

Обозначение

Наименование

Кол.

Оборудование

1

Ридан

Теплообменник пластинчатый  на ГВС

1

2

Danfoss

Регулирующий клапан 3-х ходовой (фланцевый) на отопление

1

3

Danfoss

Электропривод

1

4

Danfoss

Регулирующий клапан 2-х ходовой (фланцевый) на ГВС

1

5

Danfoss

Электропривод

1

6

SIEMENS

Контроллер

1

7

SIEMENS

Датчик температуры теплоносителя погружной

3

8

SIEMENS

Датчик температуры наружного воздуха

1

9

JIP-FF

Кран шаровой стальной (фланцевый) dу250

4

10

JIP-FF

Кран шаровой стальной (фланцевый) dу150

13

11

JIP-FF

Кран шаровой стальной (фланцевый) dу100

10

13

JIP-FF

Кран шаровой стальной (фланцевый) dу80

5

14

JIP-FF

Кран шаровой стальной (фланцевый) dу65

2

15

JIP-FF

Кран шаровой стальной (фланцевый) dу50

9

17

JIP-FF

Кран шаровой стальной (фланцевый) dу25

5

18

SYLAX

Затвор дисковый Ду 80

4

19

402

Клапан обратный  dу 150

1

20

402

Клапан обратный  dу 100

1

21

402

Клапан обратный  dу 80

2

22

FVF

Фильтр сетчатый  dу250

1

23

FVF

Фильтр сетчатый  dу150

2

24

FVF

Фильтр сетчатый  dу100

1

25

FVF

Фильтр сетчатый  dу80

1

26

Danfoss

Регулятор перепада давления системы вентиляции

1

27

Danfoss

Регулятор перепада давления воздушно-тепловых завес

1

28

Danfoss

Регулятор перепада давления

1

29

Danfoss

Балансировочный клапан системы вентиляции

3

30

Danfoss

Балансировочный клапан воздушно-тепловых завес

1

31

Danfoss

Балансировочный клапан системы отопления

3

32

Danfoss

Балансировочный клапан системы ГВС

3

33

САТЕКС

Грязевик вертикальный  dу250

1

34

РОСМА

Манометр

компл.

35

РОСМА

Трехходовой кран для манометра

компл.

36

РОСМА

Биметаллический термометр

компл.

37

Grundfos

Насос циркуляционный системы отопления с ЧРП

2

38

Grundfos

Насос циркуляционный системы ГВС с ЧРП

1

39

Счетчик холодной воды

1

40

АО «Яринжком»

Шкаф управления

1

41

Трубопроводы, теплоизоляция

Документация

1

Пакет Рабочей документации (раздел ТМ, АК, КМ, ПЗ)

 1 компл.

2

Паспорт ИТП

1 компл.

3

Сопроводительная документация

1 компл.

Что делает установщик солнечных батарей?

Что такое установщик солнечных батарей?

Установщик солнечной тепловой энергии — это тот, кто устанавливает и обслуживает солнечные энергетические системы, предназначенные для подачи горячей воды на солнечной энергии для бытового, коммерческого и даже промышленного использования. Эти системы используются в плавательных бассейнах, системах отопления и охлаждения, в генераторах энергии воды и бытовых водонагревателях.

Что делает установщик солнечной тепловой энергии?

Установщики солнечной тепловой энергии планируют и устанавливают резервуары, трубы и другие компоненты систем горячего водоснабжения. Они также планируют и устанавливают солнечные панели в нужных местах, чтобы получить как можно больше солнечной энергии для дома или здания. Они также должны выполнять текущее обслуживание и ремонт всех компонентов систем. Они используют разные инструменты, чтобы убедиться, что солнечные панели работают правильно и поглощают солнечную энергию, как им и положено. Используя смартфоны и ноутбуки, они анализируют оттенок солнечной батареи, чтобы убедиться, что панели работают оптимальным образом.

С таким количеством различных обязанностей, которые могут быть возможны с этим типом работы, он может сильно различаться от компании к компании и даже в разных странах и штатах. Некоторые установщики занимаются всеми аспектами установки, обслуживания и ремонта. В некоторых компаниях есть электрики и сантехники, которые занимаются этими конкретными аспектами работы и позволяют установщику солнечной энергии больше сосредоточиться на программах и оборудовании солнечных панелей.

Подходите ли вы для установки солнечных батарей?

У установщиков солнечной тепловой энергии разные личности. Они, как правило, реалистичны, а это значит, что они независимы, стабильны, настойчивы, искренни, практичны и бережливы. Им нравятся тактильные, физические, спортивные или механические задачи. Некоторые из них также являются обычными, то есть сознательными и консервативными.

Это похоже на тебя? Пройдите наш бесплатный тест карьеры, чтобы узнать, подходит ли установщик солнечной энергии для вашей карьеры.

Пройдите бесплатный тест прямо сейчас Узнать больше о карьерном тесте

Каково рабочее место установщика солнечных батарей?

Рабочее место установщика солнечных батарей обычно находится на открытом воздухе при любых погодных условиях.Установщик работает на крышах и в небольших помещениях, перемещая и поднимая их в течение дня, чтобы установить солнечные системы. Они могут работать в одиночку или с группой других специалистов, таких как сантехники и электрики.

Это может быть грязная работа, поскольку установщик подвергается воздействию всех типов условий и ситуаций. Установщик может быть высоко в здании, устанавливая солнечные батареи, или копаться в земле, чтобы установить водопроводные трубы. Возможно, им придется иметь дело с утечками воды и всеми другими проблемами обслуживания.

Установщики солнечного тепла также известны как:
Установщик солнечного отопления Установщик солнечной энергии Техник по ремонту солнечных батарей Установщик солнечной энергии горячей воды

Снижение затрат на установку солнечного теплообменника

Снизьте накладные расходы до 50-80% для вашего коммерческого предприятия, многоквартирного дома, школы или городского объекта, установив систему солнечного нагрева воды.Также известная как солнечная тепловая система, сокращает углеродный след, экономя тысячи долларов. Подумайте, что вы можете сделать с этим дополнительным капиталом.

Помимо рентабельной солнечной установки для горячего водоснабжения, вы можете сэкономить до 500 000 долларов на скидках штата, 30% федеральном налоговом вычете и городских льготах. Свяжитесь с нами сейчас, чтобы начать экономить на солнечной энергии »

Как работает солнечный водонагреватель

  1. Энергия солнца поглощается большими панелями, обычно на крыше вашего здания.
  2. Большие панели преобразуют энергию в электричество.
  3. Это электричество передается в аккумуляторные элементы, размещенные в блоке питания, который мы устанавливаем в вашем здании.
  4. Блок питания вырабатывает энергию для системы подогрева воды на вашем объекте или в накопительный бак, который пополняет систему подогрева воды, пока она используется вашими сотрудниками, арендаторами или государственными служащими.

Наши услуги по солнечным тепловым установкам

  • Конструкция
  • Инженер
  • Установка новых систем
  • Ремонт солнечных панелей
  • Профилактический осмотр
  • Удаление и повторная установка любой предыдущей системы, установленной Occidental Power, когда требуется ремонт или реконструкция крыши

Инвестируйте в солнечное нагревание воды и получите выгоду от сбережений, скидок и налоговых льгот! Начните с солнечной тепловой установки! Позвоните нам сейчас по 888. 49.SOLAR (76527) »

Новые установки

Заслуживающие внимания солнечные установки горячего водоснабжения

Amatrol Система обучения солнечной тепловой установке

Спрос на квалифицированных специалистов по солнечной энергии растет, поскольку все больше потребителей и предприятий применяют солнечную энергию в своих общинах. Многие работодатели запрашивают сертификат NABCEP (Североамериканский совет сертифицированных специалистов по энергетике) или эквивалентные навыки в качестве условия приема на работу.Учебная система Amatrol по солнечным тепловым установкам поддерживает обучение, необходимое для подготовки к частям сертификации NABCEP, и помогает подготовить студентов к успешной работе в области солнечной тепловой промышленности.

Система обучения солнечной тепловой установке 950-STF1 обучает студентов установке и вводу в эксплуатацию солнечных тепловых систем с обратной связью и с обратной связью для коммерческих и жилых помещений. Студенты узнают, как устанавливать системы путем выбора, подготовки, монтажа и подключения солнечных тепловых компонентов с использованием медных трубок, труб из ПВХ и электропроводки.Студенты будут создавать и вводить в эксплуатацию полные рабочие системы, как они это делали бы на работе.

950-STF1 включает мобильную рабочую станцию ​​с солнечными тепловыми элементами; солнечные тепловые коллекторы; Интерактивная мультимедийная учебная программа на базе ПК; и руководство для учителя. Мобильная рабочая станция оборудована теневыми досками для хранения компонентов, настольной рабочей поверхностью и тисками для подготовки трубок, а также монтажной поверхностью для сборки солнечных тепловых систем.

Практика навыков установки — 950-STF1 представляет собой платформу, на которой студенты устанавливают реальные системы с использованием компонентов, обычно используемых в коммерческих и жилых помещениях.Студенты выбирают материалы, паяют и режут медные трубки, режут и приклеивают трубы из ПВХ и прокладывают провода для сборки рабочих систем точно так же, как они это делали бы на работе. Эти навыки являются частью процесса подготовки к сертификации NABCEP.

Возможности мультисистемы — Эта система обладает уникальной способностью позволять студентам специализироваться в одном из четырех различных приложений солнечной тепловой установки. Базовая модель этой системы предназначена для обучения установке и вводу в эксплуатацию солнечных тепловых систем с обратной связью под давлением.Дополнительные модели 95-STF2 и 95-STF3 расширяют возможности обучения, обучая еще трем системам, включая обратный дренаж замкнутого цикла, автоматический дренаж разомкнутого цикла и ручной дренаж разомкнутого цикла.

Эффективное, действенное и безопасное обучение — Эта рабочая станция 950-STF1 была разработана как эффективное, автономное и надежное обучающее устройство. Навыки установки выполняются быстро и комплексно на рабочей станции с использованием настольного рабочего места, настольных тисков и панели для установки системы.Теневые доски с шелкографией обеспечивают инвентаризацию для легкого доступа и хранения.

Паяные компоненты поставляются с соединениями и некоторыми предварительно смонтированными трубопроводами, чтобы их можно было повторно использовать несколькими классами студентов и минимизировать затраты на расходные материалы. 950-STF1 был разработан с учетом требований безопасности, чтобы дать студентам безопасный опыт и обучить основным навыкам безопасности. К функциям безопасности относятся: паяльная шторка, которую можно использовать в ограниченном пространстве для предотвращения возгорания; кнопка аварийной остановки; система автоматического отключения для предотвращения перегрева коллекторов и блокировки / отключения.

Мультимедиа
Учебная программа Справочное руководство для студентов Изучение
тем

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Эта тщательная, исключительно подробная учебная программа построена так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам. Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Справочное руководство для учащихся

Образец справочного руководства для учащихся включен в систему обучения. Справочное руководство для студентов, созданное на основе мультимедийной учебной программы, объединяет техническое содержание всей серии, содержащееся в целях обучения, в одну книгу в идеальном переплете. Если вы хотите узнать о приобретении дополнительных справочников для учащихся для вашей программы, обратитесь к местному представителю Amatrol для получения дополнительной информации.

Учебные темы

  • Механический монтаж
  • Установка гидравлической системы
  • Электромонтаж
  • Медные трубки
  • Трубопровод из ПВХ
  • Пайка
  • Солнечные коллекторы
  • Дифференциальные контроллеры
  • Центробежные насосы
  • Теплообменники
  • Солнечные резервуары для хранения
  • Расширительные баки
  • Регулирующие клапаны
  • Клапаны давления / температуры
  • Приборы

Основные характеристики

  • Практика установки навыков
  • Возможности мультисистемы
  • Эффективное, действенное и безопасное обучение

Дополнительная информация

Опции продукта

Мультимедиа для солнечной тепловой установки (M20103)

Гелиотермическая установка учит, как устанавливать солнечные тепловые системы, уделяя особое внимание работе с медными трубами, соображениям при установке труб, сборке пластиковых труб и установке основных электрических, механических и гидравлических систем. Основное внимание уделяется подготовке, необходимой для достижения успеха, ключевым навыкам, необходимым, например, пайке и пайке, выбору трубок и изоляции, а также техническим характеристикам и установке пластиковых труб.

Захватывающие мультимедиа

Обширные и подробные мультимедийные материалы

Amatrol освещают темы экологически чистой энергии, такие как солнечные тепловые установки. Интерактивные экраны в сочетании с наглядной графикой преподают множество тем, связанных с установкой солнечного тепла, от установки труб до сборки пластиковых труб. С дополнительным оборудованием учащиеся могут применить эти теоретические знания для получения непосредственных практических навыков.Например, учащиеся изучают подготовку трубы, а затем вручную режут и подготавливают пластиковую трубу для практики. Такое сочетание теории и практики укореняет концепции в сознании учащихся и облегчает понимание более сложных тем. (Каталожный номер 950-STF1)

Мультимедиа солнечной тепловой установки

Солнечная станция теплоснабжения холодной воды (95-STW1)

Солнечная тепловая станция холодного водоснабжения предназначена для понижения температуры горячей воды из разомкнутого (950-STOL1), замкнутого (950-STCL1) или установочного гелиотермического (950-STF1) систем обучения и обратной связи к обучающей системе при температуре и давлении, аналогичных городскому водопроводу. Эта система позволит трем солнечным тепловым обучающим системам быть автономными. Этот тренажер включает в себя раму, насос переменного тока, охладитель переменного тока, резервуар для хранения воды, шаровые краны для отсечки и байпаса, предохранительный клапан для регулировки температуры и давления на выходе, датчики температуры, манометр на выходе из охладителя, блок управления, прерыватель цепи замыкания на землю. , и автоматический выключатель переменного тока с блокировкой / маркировкой.

Опции продукта

  • Обучающая система по поиску и устранению неисправностей в замкнутом цикле солнечной тепловой энергии (950-STCL1)
  • Обучающая система по поиску и устранению неисправностей разомкнутого цикла солнечной тепловой энергии (950-STOL1)
  • Система обучения солнечным тепловым установкам (950-STF1)

Солнечная тепловая станция холодного водоснабжения Информация о продукте

Посетите курс Amatrol Страница

См. Amatrol для получения дополнительной информации!

Обучение установке солнечной тепловой энергии | Знания для сертификации NABCEP!

Спрос на квалифицированных специалистов по солнечной энергии растет, поскольку все больше потребителей и предприятий применяют солнечную энергию в своих общинах. Многие работодатели запрашивают сертификат NABCEP (Североамериканский совет сертифицированных специалистов по энергетике) или эквивалентные навыки в качестве условия приема на работу. Учебная система Amatrol по установке солнечной тепловой энергии поддерживает обучение, необходимое для подготовки к частям сертификации NABCEP, и помогает подготовить студентов к успешной работе в области солнечной тепловой промышленности.

Система обучения солнечной тепловой установке 950-STF1 обучает студентов установке и вводу в эксплуатацию солнечных тепловых систем с обратной связью и с обратной связью для коммерческих и жилых помещений.Студенты узнают, как устанавливать системы путем выбора, подготовки, монтажа и подключения солнечных тепловых компонентов с использованием медных трубок, труб из ПВХ и электропроводки. Студенты будут создавать и вводить в эксплуатацию полные рабочие системы, как они это делали бы на работе.

Система обучения солнечной тепловой установке включает мобильную рабочую станцию ​​с солнечными тепловыми компонентами; солнечные тепловые коллекторы; Интерактивная мультимедийная учебная программа на базе ПК; и руководство для учителя. Мобильная рабочая станция оборудована теневыми досками для хранения компонентов, настольной рабочей поверхностью и тисками для подготовки трубок, а также монтажной поверхностью для сборки солнечных тепловых систем.

Практика установки навыков

950-STF1 представляет собой платформу, на которой студенты устанавливают реальные системы с использованием компонентов, обычно встречающихся в коммерческих и жилых помещениях. Студенты выбирают материалы, паяют и режут медные трубки, режут и приклеивают трубы из ПВХ и прокладывают провода для сборки рабочих систем точно так же, как они это делали бы на работе. Эти навыки являются частью процесса подготовки к сертификации NABCEP.

Мультисистемные возможности

Эта система обладает уникальной способностью позволять студентам специализироваться в одном из четырех различных приложений солнечной тепловой установки.Базовая модель этой системы предназначена для обучения установке и вводу в эксплуатацию солнечных тепловых систем с замкнутым контуром под давлением. Дополнительные модели 95-STF2 и 95-STF3 расширяют возможности обучения, чтобы обучить еще три системы, в том числе: обратный дренаж с замкнутым контуром, автоматический слив с разомкнутым контуром и ручной слив с разомкнутым контуром.

Эффективное, действенное и безопасное обучение

Эта рабочая станция 950-STF1 была разработана как эффективное, автономное и надежное обучающее устройство. Навыки установки выполняются быстро и комплексно на рабочей станции с использованием настольного рабочего места, настольных тисков и панели для установки системы.Трафаретные доски для теней обеспечивают инвентаризацию для легкого доступа и хранения.

Паяные компоненты поставляются с соединениями и некоторыми предварительно смонтированными трубопроводами, чтобы их можно было повторно использовать несколькими классами студентов и минимизировать затраты на расходные материалы. 950-STF1 был разработан с учетом требований безопасности, чтобы дать студентам безопасный опыт и обучить основным навыкам безопасности. К функциям безопасности относятся: паяльная шторка, которую можно использовать в ограниченном пространстве для предотвращения возгорания; кнопка аварийной остановки; система автоматического отключения для предотвращения перегрева коллекторов и блокировки / отключения.

Доступна мультимедийная программа
В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Эта тщательная, исключительно подробная учебная программа построена так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам. Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Справочное руководство для учащихся

Образец справочного руководства для студентов этого курса включен в систему обучения. Справочное руководство для студентов, созданное на основе мультимедийной учебной программы, объединяет техническое содержание всей серии, содержащееся в целях обучения, в одну книгу в идеальном переплете. Если вы хотите узнать о приобретении дополнительных справочников для учащихся для вашей программы, обратитесь к местному представителю Amatrol для получения дополнительной информации.

Сертификат монтажника солнечного отопления | NABCEP

Информация о сертификации установщика солнечного отопления

Сертификация монтажника солнечного отопления NABCEP — это добровольная сертификация, которая обеспечивает набор национальных стандартов, по которым монтажники солнечного отопления, обладающие навыками и опытом, могут выделиться среди своих конкурентов. Сертификация обеспечивает определенную степень защиты общественности, давая им возможность оценивать компетентность практикующих специалистов.Он не предназначен ни для того, чтобы помешать квалифицированным специалистам устанавливать системы солнечного отопления, ни для замены требований государственной лицензии.

Целевым кандидатом на сертификацию NABCEP является лицо, ответственное за установку системы (например, подрядчик, прораб, руководитель или подмастерье).

Сертификация монтажника солнечного отопления NABCEP была разработана в соответствии с передовой практикой в ​​области сертификации. NABCEP является членом Национальной организации по обеспечению компетентности (NOCA) и стремится следовать требованиям стандарта ISO / IEC 17024: Общие требования к органам, эксплуатирующим системы сертификации лиц.

Требования к участникам

Все кандидаты на экзамен NABCEP Solar Heating Installer должны иметь опыт установки систем солнечного отопления и определенный уровень подготовки или опыта работы. Все кандидаты должны оплатить и заполнить заявку до крайнего срока сдачи экзамена. Конкретные требования для каждого кандидата зависят от категории. Важно внимательно изучить Справочник по сертификации NABCEP для этого экзамена, чтобы выбрать категорию, по которой вы будете подавать заявку. Чтобы пройти этот экзамен, вы должны соответствовать всем требованиям для выбранной вами категории.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ НАЙТИ КЛАСС

Анализ рабочих задач установщика солнечного отопления (JTA)

Сертификат NABCEP для установщика солнечного отопления был разработан в соответствии с передовой практикой в ​​области сертификации и основан на комплексном анализе рабочих заданий (JTA), который был разработан широким кругом ведущих профессионалов отрасли. Чтобы пройти экзамен NABCEP по солнечному отоплению, кандидаты должны соответствовать определенным требованиям.Помимо требований, которые включают подписанный кодекс этики и демонстрацию обучения технике безопасности, кандидаты должны предоставить документацию, подтверждающую сочетание обучения и опыта.

Установщик солнечного отопления NABCEP JTA определяет общий набор знаний, навыков и умений, которые обычно требуются практикующим специалистам, которые устанавливают и обслуживают солнечные системы горячего водоснабжения или обогрева бассейнов. JTA направляет разработку экзамена, с помощью которого кандидаты на сертификацию могут продемонстрировать, что они действительно обладают навыками и знаниями, которые их коллеги и эксперты считают необходимыми для хорошего выполнения работы.Созданный экспертами в области солнечного отопления, он является основным документом для разработки сертификата NABCEP для установщиков солнечного отопления. Эксперты в предметной области (SME) используются для исследования и разработки экзаменационных вопросов по каждой из областей содержания экзамена. Все вопросы проходят тщательную проверку и редактирование.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели — также называемые солнечными системами горячего водоснабжения — могут быть экономичным способом получения горячей воды для вашего дома.Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают накопительные баки и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и регуляторы, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

  • Системы прямой циркуляции
    Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом.Они хорошо работают в климате, где редко замерзает.
  • Системы непрямой циркуляции
    Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом. Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но обычно не так эффективны.Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

  • Пассивные системы со встроенным накопителем
    Они лучше всего работают в областях, где температура редко опускается ниже нуля. Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
  • Системы Thermosyphon
    Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода.Эти системы надежны, но подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Обычно они дороже интегральных пассивных систем коллектор-накопитель.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется накопительный резервуар с хорошей изоляцией. Баки для хранения солнечной энергии имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель.В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются солнечные коллекторы трех типов:

  • Плоский коллектор
    Стеклянные плоские коллекторы изолированы, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками . Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
  • Интегральные коллекторно-накопительные системы
    Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды. Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
  • Солнечные коллекторы с вакуумными трубками
    Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса. Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система накопления со встроенным коллектором уже накапливает горячую воду в дополнение к накоплению солнечного тепла, она может быть укомплектована водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной водонагревательной системы необходимо сделать следующее:

Также необходимо изучить различные компоненты, необходимые для солнечных водонагревательных систем, включая следующие:

Установка и обслуживание Система

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к техническому обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие обычные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При отборе потенциальных подрядчиков для установки и / или обслуживания задайте следующие вопросы:

  • Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
    Выберите компанию, у которой есть опыт установки системы нужного вам типа и обслуживания выбранных вами приложений.
  • Сколько лет у вашей компании есть опыт монтажа и обслуживания солнечного отопления?
    Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
  • Имеет ли ваша компания лицензию или сертификат?
    В некоторых штатах требуется наличие действующей лицензии сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.
Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателей

Солнечные тепловые | Климатически нейтральные исследовательские городки

Солнечные тепловые системы могут быть простыми, экономичными и разнообразными для исследований кампусы.

Следующие ссылки переходят к разделам, описывающим, когда и где солнечная тепловая энергия может вписаться в ваши планы действий по борьбе с изменением климата.

Варианты солнечной тепловой энергии в кампусе

Есть несколько способов использования солнечной тепловой энергии в кампусе. Эти системы используют воздух, вода или масло для доставки энергии, собранной от солнца, в здания для отопления, потребление горячей воды, или технологическое тепло для исследований.Приложения на территории кампуса включают концентрирующие солнечные системы, которые генерируют более высокие температуры для технологического тепла или, гипотетически для производства электроэнергии.

Солнечные тепловые системы технически просты и не требуют значительного обслуживания. Высокого качества компоненты легко доступны, а навыки, необходимые для установки и обслуживания аналогичны другим энергетическим системам.Эти системы могут быть интегрированы в строительные конструкции в новом строительстве или могут быть добавлены во время проектов модернизации.

В начало

Тепловые аспекты солнечной энергии в кампусе

Подходит ли солнечное тепло для вашего кампуса?

  • Есть ли у вас хороший источник солнечной энергии?
  • Крыши плоские или обращены на юг?
  • Есть ли открытая земля?
  • Хотите продемонстрировать приверженность возобновляемым источникам энергии?
  • Доступны ли льготы и скидки?
  • Есть ли финансирование?

Исследовательские городки должны учитывать следующее, прежде чем проводить оценку или установка солнечной тепловой энергии.

Ресурсы солнечной энергии

Производство солнечной энергии значительно варьируется от одного объекта к другому. Эксперт должен проконсультироваться для выполнения оценки ресурсов перед любой установкой.

Национальная лаборатория возобновляемых источников энергии (NREL) по вопросам осуществимости и предварительных исследований. публикует карты ресурсов солнечной энергии США с низким и высоким разрешением.Эти карты связаны с географической информационной системой, которая позволяет вам увеличивать в определенных местах.

Расположение

Солнечные тепловые системы обычно устанавливаются на плоских или южных крышах зданий. Системы часто встраиваются в здания или на верхние строения, такие как гаражи, практически не требует дополнительного землепользования. Системы также могут быть установлены на соседних открытая земля.

Интегрированные в здание системы важны для всех исследовательских кампусов, но особенно критично в городских условиях. Если солнечная батарея не установлена ​​в здании во время строительство, здание все еще может быть спроектировано и построено так, чтобы оно было готово к солнечной энергии. выступы и откосы крыш, которые принимают солнечные коллекторы.

Видимая приверженность устойчивому развитию

Солнечные тепловые коллекторы демонстрируют приверженность устойчивым возобновляемым источникам энергии.Многие системы устанавливаются неочевидными способами, но их можно позиционировать как видимые напоминания о приверженности вашего исследовательского кампуса защите климата.

Поощрения и скидки

Многие штаты, муниципалитеты и обслуживающие коммунальные предприятия предлагают льготы и скидки. для проектов возобновляемой энергетики. Программы позволяют резко снизить капитальные затраты. связанные с развитием проекта.Проверьте базу данных государственных стимулов для возобновляемых источников энергии и эффективности, чтобы узнать, предоставляет ли ваш штат льготы или налоговые льготы для возобновляемых источников энергии. инсталляции.

Финансирование

Хотя «топливо» бесплатное, солнечные тепловые установки требуют капитальных вложений, поэтому финансирование может быть решающим фактором в определении осуществимости конкретного проект.Вы можете сравнить данные о стоимости энергии и производительности для солнечной энергии и других технологий возобновляемой энергии; NREL собирает эти данные из различных источников и публикует их в Интернете.

В начало

Ведущий пример: образец солнечного теплового проекта

Федеральное исправительное учреждение Феникс в Аризоне не является исследовательским городком. но это передовой пример крупномасштабного применения солнечной энергии для горячего водоснабжения.Большой концентрирующая солнечная тепловая система обеспечивает 70% годового горячего водоснабжения объекта потребности, производя до 50 000 галлонов горячей воды в день.

Система примечательна по нескольким причинам:

  • Масштаб: Система включает 17 000 квадратных футов солнечных тепловых коллекторов, которые генерируют 13 миллионов британских тепловых единиц энергии каждый день.
  • Область применения: Коллекторы-концентраты обеспечивают воду высокой температуры для прачечной и кухни. приложения, а также душевые кабины.
  • Долговечность: Система работает более 10 лет.
  • Проверка: система тщательно контролируется с использованием данных измерений за несколько лет. опубликовано.
  • Способ доставки: Система была установлена ​​с использованием договора об энергосбережении. для финансирования установки и обеспечения ежегодной экономии затрат.

Другие примеры в кампусе

В следующем списке приведены примеры использования солнечной энергии в кампусе, особенно в общежитиях.

  • Гарвардский университет в Кембридже, Массачусетс, установил солнечные системы горячего водоснабжения в двух общежитиях. весной 2009 г., каждая из которых обеспечивает 30-40% энергии для горячего водоснабжения. на этих объектах. Гарвард представляет некоторые предварительные данные о производительности на своем веб-сайте. сайт.

  • Колледж Уильямса в Уильямстауне, Массачусетс, использует солнечный коллектор с эвакуированной трубкой. эффективно нагревает воду в холодном климате.

  • Колледж Гулифорд в Гринсборо, Северная Каролина, сотрудничает с частной фирмой для установки всего 200 солнечных коллекторных панелей в одной из крупнейших гелиотермических систем когда-либо устанавливались в колледжах или университетах США.

  • Университет Друри в Спрингфилде, штат Миссури, установил 10 солнечных коллекторов на крыше общежития Smith Hall, сочетающего солнечное нагревание воды с производством электроэнергии от фотоэлементов.

  • Губернаторский государственный университет в Юниверсити-парке, штат Иллинойс, в 2006 году установил солнечную систему горячего водоснабжения для отопления бассейн олимпийских размеров и обеспечивает горячим водоснабжением большую часть университета. В то время это была самая большая солнечная тепловая установка в Иллинойсе.

  • Колледж Дикинсон в Карлайле, штат Пенсильвания, обеспечивает теплицу солнечной энергией.

  • Cochise College установил уникальную солнечную систему охлаждения параболического желоба в 2006 году.

Добавить комментарий

Ваш адрес email не будет опубликован.
