Пробивочный станок по металлу: Гидравлический пробивной пресс для вырубки отверстий

Содержание

Координатно-пробивные станки

Координатно-пробивные станки с ЧПУ

Формовка металла, вырубка и пробивка отверстий в листовом металле — для быстрого выполнения таких работ используют координатно-пробивные станки с числовым программным управлением. Это оборудование, способное в короткие сроки точно и практически без участия оператора выполнить пробивку больших партий листового металла.

Станки могут совершать в секунду до 10 ударов

Технология обработки листового металла координатно-пробивным прессом состоит в пробивке отверстий необходимых размеров в точно указанном месте при помощи специально инструмента. Особый механизм точно позиционирует заготовку между рабочими поверхностями — матрицей и пуансоном. Пуансон — это инструмент, который продавливает металл через необходимой формы матрицу, с силой опускаясь на лист. Закрепленный на рабочей зоне станка лист с высокой скоростью передвигается позиционирующим механизмом, а пробивной механизм не менее быстро совершает удары по закрепленной заготовке.

Производственная мощность пробивных станков

Современные станки с ЧПУ в процессе работы выполняют довольно сложные процессы переналадки на детали разных видов, смены обрабатывающего инструмента, так что нет никакой необходимости останавливать запущенный процесс, чтобы перейти от изготовления одного вида заготовок к другому. Пробивка металла — это процесс отличающийся не только высокой производительностью, но и высокой точностью.

Точность пробивки отверстий исчисляется десятыми и сотыми миллиметра.

Если сравнить ее, например, с плазменной резкой, то для тонких листов (до 4 мм) производительность выше более чем в десять раз. Этот метод часто используется для быстрого и точного и экономичного изготовления деталей для мебели, рекламных конструкций, конструкций, используемых в строительстве.

На видео представлен пример работы координатно-пробивного станка

Trumpf TruPunch 5000, имеющегося в нашем парке оборудования.

Координатно-пробивные работы ООО Промэкс

Пробивной станок | Полезные статьи ПАО «Долина»

ПАО “Кувандыкский завод «Долина» является лидером по производству кузнечно-прессового оборудования. На каждом втором предприятии России в сфере металлообработки установлено оборудование нашего производства.

Описание дыропробивного станка
Дыропробивной станок предназначен для холодной обработки металла давлением, которое на станках нашего производство создается при помощи кривошипно-шатунного механизма.
С их помощью можно пробивать отверстия, выполнять штамповку, вырубку, неглубокую вытяжку в листовом, полосном, прокатном, фасонном металле, а также в профильной трубе. Отверстия могут иметь прямоугольную, круглую и овальную форму. В дальнейшей обработке краев отверстия нет необходимости: форма режущей кромки позволяет избавиться от этой операции в технологическом процессе.

Размеры станков достаточно компактны, чтобы использовать их не только на производствах, но в ремонтных мастерских. Для удобства эксплуатации производятся ручные дыропробивные станки и станки с электроприводами для промышленного использования.


Принцип действия пробивного станка

Небольшое усилие на рычажном ручном станке или при нажатии на педаль в механическом прессе усиливается  с помощью шатунного механизма и передается подвижному пуансону, который создает давление на заготовку относительно неподвижной матрицы детали. После пробивки отверстия пуансон поднимается в исходное положение.
Вы можете приобрести ручные или механические станки производства Кувандыкского завода «Долина».


Механические пробивные станки

Модельный ряд механических станков состоит из 3 видов:



Все виды станков являются вертикальными. Механический пробивной станок используется для массового производства, а также для работы с металлом большой толщины. Максимальная толщина листа, допустимая для пробивания отверстий на механических станках: 32 мм. Максимальный диаметр: 42 мм. Эти характеристики зависят от мощности пресса. Так, модель станка КБ1916  создаёт номинальное усилие пресса 630 кН, тогда как модель КБ 1932 создаёт рабочее усилие пресса 1600 кН. Более детально технические характеристики прессов можно уточнить у менеджеров предприятия.

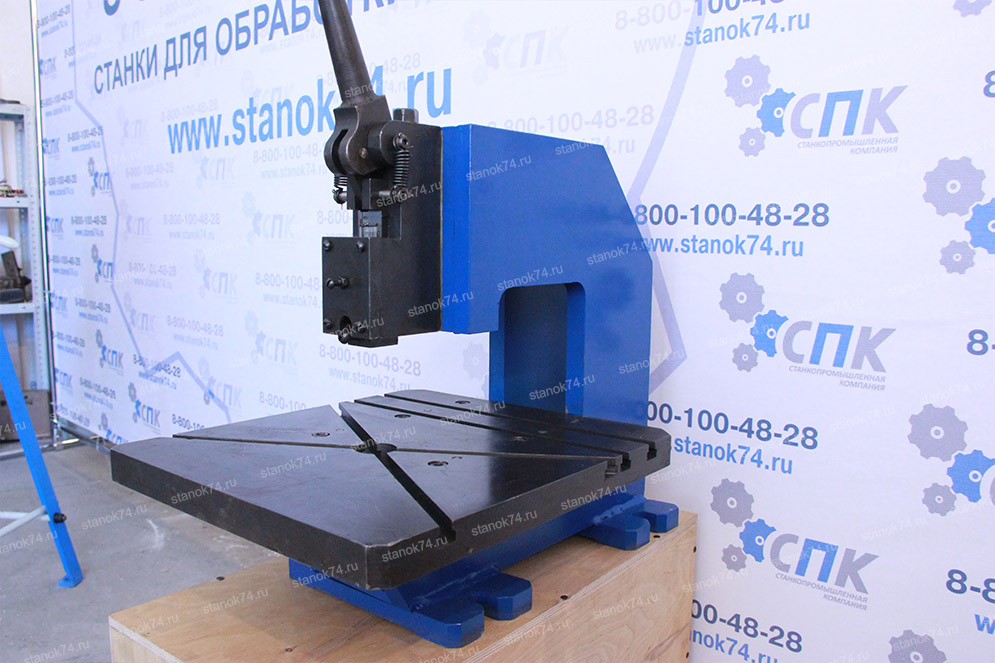

Ручные пробивные станки
Ручные модели представлены двумя моделями:


Модель пресса ручного КО915.01 предназначенную для работы с медным прокатом.

С помощью ручных прессов можно пробивать отверстия различных диаметров: 40 мм, 16 мм и 10 мм, а толщина металла, которая может применяться для этих прессов может варьироваться от 1 мм до 4 мм. Это возможно благодаря специально разработанной конструкции ручных прессов. Усилие на рукоятке при этом составляет не более 0,35 кН, тогда как номинальное усилие составляет до 106 кН.

Преимущества дыропробивных станков производства завода «Долина»:

  • обработанные края полученных отверстий получаются без зазубрин;
  • простота эксплуатации;
  • пониженный уровень шума при работе;
  • небольшие габариты;
  • постгарантийное обслуживание;
  • высокое качество производства.


Завод является предприятием полного цикла, то есть оборудование разрабатывается, изготавливается подетально, собирается в единое целое и проходит испытательную проверку. Именно производство полного цикла позволяет усовершенствовать производимое оборудование. Все изделия сертифицированы и прошли патентирование производственных механизмов согласно законодательству Российской Федерации. Мы отвечаем за качество нашей продукции!

Координатно-пробивной пресс с ЧПУ

Координатно-пробивной пресс используется для высокоскоростной холодной штамповки листовой заготовки с высокой производительностью. Благодаря широкому функционалу координатно-пробивные станки с ЧПУ дают возможность проводить различные операции от серийного изготовления отверстий различной геометрии в листе до готовой детали, включая ее вырубку по заранее заданной управляющей программе.

Координатная штамповка и перфорация с ЧПУ самый востребованный метод обработки листа

Пример использования 2 вариантов серийной перфорации отверстий диаметра 50 мм в металлической листовой заготовке на координатно-пробивных прессах с ЧПУ  :

Компания ООО «Станки» представляет продукцию координатно-пробивных прессов государственного китайского предприятия, которое сосредоточено на разработках и производстве штамповочных прессов с числовым программным управлением. Станки в зависимости от Вашего бюджета могут комплектоваться оригинальным комплектом германской гидравлической системой, ЧПУ Siemens или  Fanuc (русский интерфейс), а так же бюджетной гидравликой, хорошо зарекомендовавшей себя как на местном рынке, так и во всем мире и Промышленным Компьютером, включая собственную разработку предприятия — программное  обеспечение для штамповочных станков (русский язык).

Особенностями координатного пресса китайской фабрики является толстая структура револьверной головы, возможность установки в револьверный барабан крупных станций, например Е-станции (88,9-114,3 мм) или мульти-штампа с несколькими инструментами, кроме классических диаметров инструментов:  А, В, С, Д.

В Китае более 80% производителей водонагревателей и производителей солнечной энергетики, имеют продукцию, которая представлена в нашем каталоге. Например совместное расположение станков с ЧПУ открытого типа с автоматическим подающим устройством, работает например на фабриках «Sunrain»; «Haier»,

эти крупные и влиятельные компании, являются постоянными клиентами производителя.

Интерактивное оглавление каталога координатно-пробивных прессов (ССЫЛКИ ПЕРЕХОДОВ ПО СТРАНИЦЕ):

































                        Технические параметры револьверного барабана



32 станции в револьвере

Тип

A

B

C

D

IT

Количество

18

8

2

2

2

Размер (диаметр)

3~12.7

≤31.7

≤50.8

≤88.9

≤50.8













24 станции в револьвере

Тип

A

B

C

D

IT

Количество

12

7

2

1

2

Размер (диаметр)

3~12.7

≤31.7

≤50.8

≤88.9

≤50.8













16 станций в револьвере

Тип

A

B

C

D

IT

Количество

6

4

2

2

2

Размер (диаметр)

3~12.7

≤31.7

≤50.8

≤88.9

≤50.8



Технические характеристики гидравлического координатно-пробивного пресса с ЧПУ с револьверной головой закрытого типа (пример)

Номинальное давление

300 кН

Максимальный диаметр штамповки

Ø88,9 мм

Размер заготовки (вторичное позиционирование)

1250×2500 (1250×5000 мм)

Максимальный вес заготовки

100 кг

Точность штамповки

±0.1 мм

Повторная точность позиционирования

±0.02 мм

Ход ползуна

30 мм

Максимальное количество ударов

800/мин

Максимальная скорость подачи листа

90 м/мин

Номинальное перемещение по осям X/Y

2500/1250мм

Глубина зева

1280 мм

Скорость вращения револьвера

30 об/мин

Число инструментов в револьвере

32/24/16 (включая 2 индексных)

Структура пресс-формы

Международная универсальная длинная направляющая форма

Структура револьвера

Толстая двойная

Число прижимов для листа

3 шт

Структура прижимов

Плавающий тип

Устройство повторного позиционирования

Присутствует

Количество индексных станций вращения

2

Режим передачи вращающегося индексного инструмента

Турбинная и червячная передача

Поверхность рабочего стола

Щетка и шарик, смешанный тип

Система ЧПУ

SIEMENS 802DSL/FANUC-oipD

Количество контролируемых осей

3/4

Мощность главного двигателя

11 кВт

Электропитание (переменный 3-фазный ток  380В)

35 кВА

Потребление воздуха

0.15 мᶾ/мин

Давление

0.6 МПа

Размеры (Д×Ш×В)

5000×4400×2600 мм

Вес станка

12 тонн



1. Немецкая гидравлическая система марки «H + L» (не бюджетный тип)

A. Используется весь комплект оригинальной немецкой гидравлической системы. Её преимущества: малый шум, высокая скорость и небольшая вибрация.

B. Гидравлическая система обладает автоматической защитой от перегрузки, всеми характеристиками штамповки полной нагрузки, может эффективно обеспечивает точность и динамические характеристики станка, повышает надежность.

2. Корпус

A. Весь стальной сварной корпус изготавливается с использованием метода анализа конечных элементов, после строгой термической обработки отжига для снятия напряжения и пескоструйной обработки поверхности.

В. Высокая жесткость корпуса станка и низкое внутреннее напряжение, предотвращающие продольную деформацию рамы, не позволяют внешним силам эксцентрической нагрузки влиять на верхнюю и нижнюю части револьверного барабана. Это обеспечивает долгосрочную стабильную точность станка и максимальное увеличение срока службы станка и пресс-формы.

3. Линейная направляющая, шариковый винт

Применяются линейные направляющие всемирно известного бренда; шариковый винт большого хода, предназначенный для высокоскоростной обработки. Обеспечены точность и прочность.

4. Револьверный барабан увеличенной толщины

A. Изготовлен из высокопрочного износостойкого ковкого чугуна. При использовании в работе системы автоматической смазки обеспечивает минимальный износ.

B. Применение метода термической обработки для снятия напряжений повышает жесткость, прецизионную стабильность, противоаварийную ударную прочность и значительно продлевает срок службы штампа.

C. Револьверная головка представляет собой механизм европейского типа; она имеет облегченное исполнение, но в то же время позволяет применять штампы с длинными направляющими, благодаря оснащению втулочным узлом особой конструкции. Сдвоенная толстая система, реализованная в револьверной головке, гарантирует соосность пуансона и матрицы, значительно продлевая срок службы штампов. Втулочный узел упрощает устройство револьверной головки и способствует ее долговечности. В станке могут использоваться штампы с длинными направляющими любого мирового производителя, поскольку они взаимозаменяемы.

5. Технология бокового позиционирования

Обеспечено точное позиционирование револьверной головки и концентричность верхней и нижней пар штампа. Боковой позиционирующий штифт револьверной головки эффективно предотвращает деформацию торца револьверной головки.

6. Система вращения штампа – автоматический индекс (не бюджетный тип)

А. Использование уникальной турбины, червячный режим передачи, хорошая стабильность, высокая точность.

B. В индексирующей головке используется червячная трансмиссия с турбо-надувом, высоким передаточным числом и надежной самоблокировкой. Боковой зазор исключен, штамп не закусывает, обеспечены высокая точность индексации и удобная регулировка.

7. Централизованное  автоматическое устройство смазки:

А. Пресс оборудован централизованными автоматическими смазочными насосами;

В. Смазочное масло отправляется непосредственно в точку смазки, это значительно снижает трудоемкость и силу трения каждой операции.

8. Пневматические прижимы

А. Плавающая структура. Особенно удобно при штамповке толстой пластины, верхняя и нижняя челюсти не противодействуют, нет необходимости приподнимать стальную пластину при подаче, трудно повредить зажим.

B. Прижим может плавать в вертикальном направлении и максимально снизить деформацию материала.

C. Удлиненная траверса перемещения с пневматическими зажимами подачи листа (3700 мм) имеет интегрированный дизайн и прошла тщательную термообработку. Надежные зажимы могут перемещать большие листы, а также повышают стабильность и точность позиционирования.



9. Автоматическое перемещение, повторное позиционирование

А. С помощью простого управления ЧПУ положение зажима может быть изменено автоматически, диапазон обработки увеличен, что подходит для обработки большого листа.

B. Система перехвата листа позволяет обрабатывать более длинные листы. Когда прижим перемещается, заготовка фиксируется, чтобы обеспечить точность непрерывной обработки.

10. Рабочий стол

A. Полное удовлетворение запросов пользователя по обработке большого листа. Благодаря использованию стола, расширенного по оси X, пользователи могут обрабатывать более габаритные листы на высокой скорости и не нуждаются в дополнительном вспомогательном столе.

B. Износостойкий универсальный щеточно-шариковый стол имеет стабильную смешанную структуру. Не шумит, эффективно защищает поверхность листа, повышает точность и качество обработки заготовки.

11. Функция безопасности

A. Станок имеет стандартное защитное устройство с функцией аварийного останова.

B. Педальный выключатель снабжен защитной крышкой для предотвращения ошибочного переключения.



12. Система ЧПУ для штамповочных машин SIEMENS или FANUC. (не бюджетный тип)

A. Профессиональная система ЧПУ, большая память, полнофункциональное простое программирование.

B. Профессиональное программное обеспечение. Интерфейс простой, с легким обучением.

C. Функция самозащиты, без обработки мертвой зоны.

D. Графический дисплей быстрый, простой в использовании.

E. Функция управления износом штампа, можно установить количество ударов.

F. Идеальная графическая функция программирования диалога в соответствии с графическими подсказками для программирования.

G. Автоматически функция уклонения зажима и удара.










С помощью программы обработки (или вручную) посредством механизма серво-подачи лист направляется в требуемое положение обработки, в то же время с помощью системы выбора штампа подбирают соответствующий инструмент из башни, механическая система в соответствии с процедурой штамповки автоматически завершает обработку заготовки.

Корпус (станина)

1. О-образная структура;

2. Использование конечно-элементного анализа проектирования;

3. Сварен из углеродистой стали толщиной 30 мм;

4. Подвергнут жесткой термической обработке отжига для полного устранения внутреннего напряжения;

5. Проведена пескоструйная обработка поверхности.

Механизм подачи:

1. Удлиненная траверса перемещения (3700 мм) с пневматическими зажимами подачи листа имеет интегрированный дизайн и прошла  тщательную термообработку. Надежные зажимы могут перемещать большие листы, а также повышают стабильность и точность позиционирования.

2. Станок оборудован широкими линейными направляющими (HIWIN) и шариковыми винтами с большим ходом (TBI) для обеспечения высокой точности подачи.

3. Пневматические зажимы с плавающей конструкцией.

Револьверный барабан увеличенной толщины

1. Револьвер изготовлен из высокопрочного износостойкого материала – ковкого чугуна, что в сочетании с функциями автоматической смазки дает минимальный износ;

2. Обладает встроенной литьевой толстой структурой, прошедшей термическую обработку отжигом для снятия напряжения;

3. Сдвоенная толстая система, реализованная в револьверной головке, гарантирует соосность пуансона и матрицы, значительно продлевая срок службы штампов

4. Толщина диска: верхняя: 80 мм; нижняя: 70мм.

Централизованное  автоматическое устройство смазки:

1. Пресс оборудован централизованными автоматическими смазочными насосами;

2. Смазочное масло отправляется непосредственно в точку смазки, это значительно снижает трудоемкость и силу трения каждой операции.

4. Использование пневматических компонентов известных марок (STNC. Japan) и электрических компонентов (Omron. Japan; CHINT, China) для повышения надежности и увеличения срока службы.

Рабочий стол:

Износостойкий универсальный щеточно-шариковый стол имеет стабильную смешанную структуру. Не шумит, эффективно защищает поверхность листа, повышает точность и качество обработки заготовки.

Источник мощности:

Двухскоростной двигатель. Позволяет выбрать скорость обработки в соответствии с подробной технологией обработки.

Авто индекс:

Автоматический индекс принимает уникальную передачу турбины и червячной трансмиссии, может реализовать 360-градусную обработку с высокой точностью и стабильностью. Высокое передаточное отношение, надежная самоблокировка, высокая точность индексации, легко регулируется и не закусывает матрицу.

Система управления ЧПУ Siemens 808D

Функции защиты; автоматическое позиционирование; графическое преобразование; управление штампом; графическое диалоговое программирование; управление одной кнопкой для пакетной обработки; аварийная сигнализация; и так далее.

Основные параметры:

1. Высокоскоростная и низкоскоростная функция переключения: используя двухскоростной двигатель, можно выбрать высокую или низкую скорость в зависимости от шага пробивки.



2. В трансмиссии используется трехступенчатая зубчатая передача для обеспечения точности и устойчивости револьверной головки, вращающейся на высокой скорости.

3. Импульсный энкодер с полузамкнутой обратной связью.

4. Сервомоторы и приводы марки Panasonic.

5. AutoCAD графика отображается автоматически.

6. Чертеж САПР предоставляет возможность выбора библиотеки. Можно предварительно просмотреть проект в файле САПР.

7. Точное позиционирование и обработка листа может автоматически повторяться, можно осуществлять пакетную обработку листового металла.

8. Пакетная обработка может быть реализована одним нажатием кнопки удобно и быстро.

9. Корпус имеет сварную конструкцию из стального листа, которая обладает хорошими характеристиками жесткости, малой деформации, большой высоты, позволяет применять штампы с длинными направляющими, удобна в эксплуатации, обладает высокой надежностью, низким уровнем шума и длительным сроком службы.

10. Станок оснащен автоматическим централизованным смазочным насосом, смазочное масло направляется непосредственно в каждую точку смазки, что может снизить трудоемкость, уменьшить трение и увеличить срок службы каждой пары инструмента.

11. Станок имеет функцию сигнализации и индикации в случае превышения диапазона обработки или других механических и электрических инцидентов, а также функцию компенсации формы и функцию обработки точки останова.



Технические характеристики электромеханического координатно-револьверного пресса с ЧПУ  (пример)

Номинальное усилие

300 кН

Дистанция между скользящим блоком  и нижней мертвой точкой при номинальном усилии

2 мм

Ход ползуна

40 мм

Максимальное количество ударов

180/270/мин

Расстояние от центра головы до рамы

1280 мм

Максимальное перемещение по осям X / Y

2500*5000/1250мм

Максимальная толщина листа

5 мм

Точность шага подачи

±0.15

Давление воздуха

≥0.65 МПа

Максимальный диаметр штамповки

Ø88,9 мм

Номинальное перемещение по осям X / Y

2500/1250 мм

Глубина зева

1280 мм

Скорость вращения револьвера

30 об/мин

Число инструментов в револьвере

32/24/16

Структура штампа

Международная универсальная длинная направляющая форма

Структура револьвера

Толстая двойная

Число прижимов для листа

3 шт

Структура прижимов

Плавающий тип

Устройство повторного позиционирования

Присутствует

Количество индексных станций вращения

2

Режим автоматической передачи индекса

Турбинная и червячная передача

Число станций

32/24/16…

Мощность главного двигателя

4/5,5 кВт

Размеры (Д×Ш×В)

5000×4500×2200 мм

Вес станка

10 тонн





Выбор инструмента в револьвере

Станций

12

16

20

24

Размер (диаметр)

A

6

8

10

12

12.7 мм

B

2

4

6

8

31.7 мм

C

2

2

2

2

50.8 мм

D

2

2

2

2

88.9 мм

Применение

Широко используется при штамповке корпусов обрабатывающих станков, электроприборов, приборов, экранов, метизов, металлической мебели; всевозможных металлических пластин, ящиков, шкафов и в других отраслях.





Данный штамповочный станок с ЧПУ специально разработан для солнечной энергетики. На основе универсального многоцелевого перфорационного станка с ЧПУ был внедрен ряд технических инноваций, которые значительно повысили эффективность производства. Данный пресс может одновременно выполнять обработку внутренней и внешней поверхности (включая процессы штамповки, отбортовки, развальцовки и выравнивания). В итоге технология обработки оригинальной солнечной панели изменена, и эффективность производства значительно улучшена.



Технические параметры специального электромеханического специального координатно-пробивного пресса с ЧПУ с револьверной головой открытого типа (пример)

Структура

Открытый тип

Открытый тип

Номинальное усилие

250 кН

250 кН

Глубина зева

1000 мм

1250 мм

Процесс обработки

1000х3500 мм

1250х3500 мм

Толщина листа

0.5 мм

0.5 мм

Точность штамповки

±0,10

±0,10

Число станций

6/8/10/12

6/8/10/12

Размеры (Д×Ш×В)

2700×890×2350мм

2900×890×2350мм



























Технические характеристики электромеханического координатно-пробивного пресса с ЧПУ с револьверной головой открытого типа (пример)

Наименование

Ед

Спецификация

Модель

Открытый тип



Номинальное усилие

кН

400

Дистанция между скользящим блоком  и нижней мертвой точкой при номинальном усилии

мм

5,5

Ход ползуна

мм

80

Максимальное количество ударов

раз/мин

55

Максимальная высота формы

мм

250

Режим регулировки высоты

мм

80

Расстояние от центра головы до рамы

мм

1250

Точность штамповки

мм

±0,10

Число станций

шт

6/8/10/12…

Мощность главного двигателя

кВт

4






5.  Электромеханический универсальный координатно-пробивной пресс  с ЧПУ открытого типа с пневматическим переключением инструмента включая  программное обеспечение для штамповки на русском языке



Данная линейка координатных прессов с ЧПУ является новым продуктом, разработанным в соответствии с потребностями рынка, и оснащена пневматической системой переключения работы пресс-формы на рабочую станцию (смена инструмента)

Пресс-форма автоматически заменяется, что позволяет избежать проблем с ее удалением и заменой.  Можно устанавливать 2, 4, 5, 6 и 8 рабочих станций в соответствии с требованиями заказчика.  Головка пуансона приводится в движение цилиндром, чтобы реализовать работу матрицы каждой рабочей станции, матрицы сменяются автоматически с высокой скоростью. В отличие от обычной штамповочной машины устраняется проблема с разборкой и заменой матрицы, и эффективность производства значительно повышается.

Штамповочные машины этой серии высоко оценены большинством пользователей и широко используются для обработки листового металла при производстве светильников, шкафов, бытовой техники и в других отраслях промышленности.

Инструментальная система, варианты выбора.

Число модулей

Адаптированные станции

2 станции

А,В,С: Три типа станций соответствуют друг другу, максимум не превышает C станции

4 станции

А=2 комплекта, В и С станции соответствуют друг другу, максимум не превышает C станции

5 станций

А=2 комплекта, В=2 комплекта, С=1 комплект

6 станций

А=3 комплекта, В=3 комплекта, максимум не более, чем C станция

8 станций

А=8 станций

Образец пресс-формы и штампа:

Пневматическая многопользовательская замена структуры матрицы, удобная, простая и быстрая установка. Станок может быть оснащен нестандартной формой для нескольких штампов для экономии времени и повышения эффективности.



Электрический шкаф штамповочного пресса имеет защитный кожух, предохраняющий от попадания масла, водонепроницаемый, защищающий от загрязнения.

Основные электрические компоненты размещены в коробке для безопасности, простоты обслуживания и защиты.

Координатно-пробивной пресс оснащен новой специализированной системой штамповки с ЧПУ. Можно реализовать программирование на местах, фоновое программирование. Оснащенный стандартным интерфейсом RS232 и сетевой картой, станок может быть подключен к другим компьютерам в локальной сети или в интернете.

Пресс имеет промышленный компьютер (Тайвань IEI) с функциями сейсмостойкости, защиты от помех, простого управления, дружественного интерфейса. Жесткий диск 80G служит большим защищенным хранилищем файлов.

Можно автоматически преобразовывать графику из файлов AutoCAD. (Формат DXF)

Чертеж САПР имеет опции библиотеки пресс-форм, и его можно предварительно просмотреть в документе САПР.

Пробивка листа может быть завершена в программе после автоматического повторного позиционирования, точное позиционирование может быть достигнуто при больших количествах обработок листового металла.

Пакетная обработка удобно и быстро достигается одним нажатием кнопки.

В случае механических или электрических неисправностей сообщения будут отображены на дисплее. Обработка функции компенсации формы, функции обработки точки останова.

Импульсный энкодер с полузамкнутой обратной связью.

AC сервопривод и мотор тайваньского бренда. (Дельта)



Универсальный шариковый стол, подходящий для листов различной толщины.

Корпус координатно-штамповочной машины представляет собой сварную конструкцию из стальной пластины, подвергнутой тщательной термической обработке; обладающую хорошей жесткостью и устойчивую к деформации. Станок характеризуется большой высотой закрытия, длинной направляющей формой, прост в использовании, надежен, имеет низкий уровень шума, длительный срок службы.

Благодаря ручному централизованному смазочному насосу, смазочное масло подаётся непосредственно в точку смазывания, снижая трудоемкость, уменьшая трение и продлевая срок службы.

 В прессе используется тайваньская прецизионная шарико-винтовая передача, обеспечивающая точность и эффективность обработки; тайваньские прецизионные линейные направляющие для обеспечения высокой точности и долгого срока службы (HIWIN). Марка сцепления для обеспечения долговечности, высокого поправочного коэффициента (Weilian).

Применение:

Пресс широко используется при штамповке корпусов обрабатывающих станков, электроприборов, приборов, экранов, метизов, металлической мебели; всевозможных металлических ящиков, шкафов и в других отраслях.



Технические характеристики универсального электромеханического координатно-пробивного пресса с ЧПУ открытого типа с пневматическим переключением инструмента (пример)

Номинальное давление (кН)

250

Ход ползуна (мм)

80

Количество ударов (раз/мин)

100

Число штампов

2

Максимальна я высота штампа (мм)

180

Регулировка высоты штампа (мм)

70

Центр ползуна от станины (мм)

1250

Точность штамповки (мм)

± 0.10

Мощность двигателя (кВт)

2,2

Давление воздуха (МПа)

0,6

Структура

Открытая






6. Двух-осевой управляемый ЧПУ рабочий стол с пневматическими прижимами для подачи листа в пресс включая  программное обеспечение на русском языке.



Двухосевой управляемый ЧПУ рабочий стол с пневматическими прижимами для подачи листа в пресс имеет сварную конструкцию с высокой ударопрочностью. Используются импортные ШВП и направляющие, стабильная работа и высокая точность, можно выбрать: шариковый рабочий стол или щеточный рабочий стол. Управляемое подающее устройство предназначено для штамповки больших и толстых листов.

1. Двухосная связь, цифровое управление независимым двухмерным движением координат.

2. Двумерные координаты можно менять вручную для быстрого или медленного перемещения.

3. Программирование абсолютных и относительных координат.

4. Программируемая компенсация люфта ходового винта.

5. Десятичный ввод данных.

6. Программа с использованием стандартного кода ЧПУ ISO.

7. Импорт, изменение, удаление, вставка и другие функции редактирования.

8. Автоматическая диагностика при работе всухую, индикация ошибки программы.

9. Защита от перегрузки по току, перенапряжения, перегрева и несинфазности.

10. Изображения CAD автоматически преобразуются в код обработки.









Технические характеристики двух-осевого управляемого ЧПУ рабочего стола с пневматическими прижимами для подачи листа в пресс (производственная линейка)

Привод

Шаговый/Серво

Максимальная толщина листа

мм

5

5

5

5

5

Максимальный размер обработки

мм

1000×1000

2000×1250

2500×1250

3000×1250

3500×1250

Максимальная скорость подачи

м/мин

30

30

30

30

30

Точность процесса

мм

±0.10

±0.10

±0.10

±0.10

±0.10

Число прижимов

шт

2

2/3

2/3

3/4

3/4

Давление воздуха

МПа

0,6

0,6

0,6

0,6

0,6

Контролируемые оси

шт

2

2

2

2

2










7.  Автоматический погрузочно-разгрузочный манипулятор для автоматизации координатно-пробивного пресса





Автоматический погрузочно-разгрузочный манипулятор применяется для автоматизации работы координатно-пробивного пресса и состоит из систем автоматической загрузки и автоматической выгрузки в два этапа, и в основном используется для штамповочного станка с ЧПУ при обработке листового металла.

Система создания вакуума (или электромагнит) в сочетании с цифровым управлением обеспечивает реализацию рабочего цикла: пневматический захват-подача-позиционирование-штамповка с одной стороны и складирование с другой стороны. Рабочий цикл загрузки и разгрузки материала может заменить эти повторяющиеся операции, выполняемые работниками, что снижает трудоемкость, реализует производственную операцию сборочной линии и значительно повышает эффективность работы.



Технические характеристики автоматического погрузочно-разгрузочного манипулятора для автоматизации координатно-пробивного пресса (пример)

Структура



Двойная (загрузка/разгрузка)

Режим перемещений



Зубчатая рейка

Режим привода



Сервопривод

Режим фиксации



Пневматика

Режим управления



Сенсорный экран

Размер листа

мм

1250х2500

Занимаемая площадь пола

мм

6000×2000 – 2 шт

Максимальный вес груза

тонн

0,2

Максимальная высота подъема (Z ось)

мм

500

Максимальное горизонтальное перемещение (Y ось)

мм

5500

Давление воздуха

МПа

0,55-0,75

Максимальная скорость по оси Y

м/мин

30

Максимальная скорость по оси X

м/мин

15



Выгодно приобрести Координатно-пробивной пресс с ЧПУ для обработки металлического листа вы можете на сайте http://stankinn.ru/ в Нижнем Новгороде

Координатно-пробивной пресс, Координатная штамповка и перфорация с ЧПУ, Формовка деталей на координатном прессе, Холодная вытяжка на координатно-пробивном прессе, координатный пробивной пресс по металлу, Отбортовка и вырубка на координатном прессе, CNC Punch Press

Координатно-пробивные прессы с ЧПУ — Цены на координатно-пробивные станки в Санкт-Петербурге

Координатно-пробивные пресса с ЧПУ позволяют проводить обработку листового металла по различным шаблонам. Рассмотрим неполный перечень формовочных операций, которые возможно осуществить за одну проходку бойка: рояльные петли, жалюзи, точечная маркировка, чеканка логотипа, формовка вниз и вверх, пробивка под опциональный разъем, формовка под торцевое соединение, держатель плат, формовка и отбортовка под резьбу, рифление, развальцовка, отбортовка со смещением и т.д.

Виды

Сегодня на рынке представлено несколько разновидностей координатно-пробивочных станков в зависимости от системы привода:

  • Гидравлические агрегаты – это самые доступные по цене координатно-пробивные станки с ЧПУ. Они позволяют обрабатывать листовой металл толщиной до 6мм. Больше подходят для мелко и среднесерийных производств. Выбор данного типа оборудования оправдан при ограниченном бюджете на техническое переоснащение.
  • Электромеханические координатно-пробивочные станки более производительны, чем гидравлические аналоги. Так же они требуют меньших затрат на техническое обслуживание и экономичны в плане потребления электроэнергии. По параметру максимального усилия отдельные модели выпускаются мощностью до 300 kH.
  • Комбинированные устройства сочетают в себе функционал нескольких агрегатов в одном корпусе. Применение комплексного оборудования позволяет еще больше повысить степень автоматизации производства, как следствие увеличить производительность.

Назначение координатно-пробивных прессов

Металлические детали, обработанные методом координатно-пробивочного прессования, широко используются в различных сферах промышленности, например, авто и авиастроении, машиностроении, электро и радиотехнике, производстве фурнитуры, металлических стеллажей, строительной продукции, мебели и т.д. Благодаря широкому функционалу данный вид оборудования позволяет выполнить различные виды технологических операций.

Целесообразность покупки координатно-пробивного станка определяется пользой от его использования в сочетании с ограничениями, которые вытекают из эксплуатационных особенностей оборудования. Основные достоинства современных прессов с ЧПУ:

  • Возможность получать большее разнообразие сложных контуров на одном устройстве с высоким показателем производительности.
  • Процесс смены штампа проходит полностью в автоматическом режиме, что существенно сокращает время на переналадку оборудования.
  • Возможность совместить штамповку и формовку в одном устройстве при применении комбинированного оборудования. Основной недостаток составного комплекса лазер-пресс – это его высокая стоимость.
  • Высокая точность штамповки.

У данного типа оборудования так же есть свои ограничения в использовании, например, обработка листов толще 3 мм требует значительных усилий пресса, что ведет к перерасходу энергоресурсов и снижению скорости выпуска продукции, так же это существенно ускоряет износ штамповочной оснастки. Для материала толщиной более 3 мм целесообразней применять агрегаты лазерной или плазменной резки.

Цены

Актуальные для Санкт-Петербурга цены на координатно-пробивные прессы можно уточнить, воспользовавшись формой заявки или связавшись с менеджером. Конечная стоимость оборудования определяется в индивидуальном порядке, в зависимости от комплектности поставки и необходимости приобретения дополнительных опций.

Дыропробивные станки и пробивные прессы / dms-stanki.ru

Выберите категорию:

Все СТАНКИ для ГИБКИ листового металла » Вальцы »» Вальцы ручные »» Вальцы электромеханические »» Вальцы гидравлические » Листогибочные станки »» Листогибы ручные »» Листогибы электромеханические »» Листогибы гидравлические »» Листогибочные гидравлические пресса »» Листогибы сегментные »» Листогибы электромагнитные » Прессы гидравлические СТАНКИ для РЕЗКИ листового металла » Гильотины »» Гильотины ручные »» Гильотины ручные сабельные »» Гильотины электромеханические »» Гильотины гидравлические »» Ножницы листовые кривошипные » Лазерная резка металла » Плазменная резка металла »» Консольные машины термической резки с ЧПУ »» Портальные станки плазменной резки металла »» Ручные аппараты для плазменной резки металла »» Источники плазменной резки металла »» Плазмотроны »» Расходные материалы для плазменной резки »»» Защитные экраны »»» Кожухи »»» Сопла »»» Электроды »»» Завихрители »»» Водяные трубки »»» Фиксаторы защитного экрана »»» Прочие расходные материалы для плазменной резки » Угловысечные станки » Станки для продольно-поперечной резки металла » Опции для станков продольно-поперечной резки металла СТАНКИ для ВОЗДУХОВОДОВ, ВОДОСТОКОВ, ДЫМОХОДОВ » Станки для производства полукруглого желоба » Станки для производства прямоугольного желоба » Станки для производства гофроколена » Зиговочные станки »» Ручные зиговочные машины »» Электромеханические зиговочные машины » Фальцеосадочные станки »» Фальцеосадочные станки ручные »» Фальцеосадочные станки электромеханические »» Фальцеосадочные машинки » Фальцепрокатные станки » Фальцегибы » Станки для отбортовки » Станки тоннельной сборки » Cтанки для нанесения ребер жесткости » Станки для сборки сегментных отводов » Круговые ножницы » Спирально-навивные станки » Автоматические линии для изготовления прямоугольных воздуховодов » Автоматические линии для изготовления шинорейки » Пуклевочники »» Дополнительные опции для пуклевочного инструмента » Кромкогибочные станки » Станки для производства сайдинга и софитов » Маятниковые пилы для шинорейки СТАНКИ для ТРУБ и ПРОФИЛЕЙ » Ленточнопильные станки »» Ручные ленточнопильные станки »» Ленточнопильные станки с гидроразгрузкой »» Ленточнопильные станки с гидравлическим подъемом пильной рамы »» Полуавтоматические ленточнопильные станки »» Автоматические ленточнопильные станки »» Ленточнопильные станки для резки рельс » Трубогибы »» Трубогибы ручные »» Трубогибы арбалеты »» Трубогибы электрические »» Трубогибы гидравлические »» Дорновые трубогибы »»» Полуавтоматические дорновые трубогибы »»» Автоматические дорновые трубогибы с ЧПУ »» Бездорновые трубогибы » Станки для пробивки отверстий в трубах » Абразивно-отрезные станки » Дисковые отрезные станки по металлу » Линии для производства труб » Инструмент для снятия фасок »» Ручные фаскосниматели »» Автоматические кромкофрезерные машины »» Кромкострогальные станки » Автоматические линии резки » Труборезы »» Орбитальные труборезы »» Ручные труборезы »» Труборезы разъемные »» Переносные труборезы »» Труборезы электрические » Торцеватели для труб » Машина для полировки труб » Ротационная вытяжка металла » Cтанки для изготовления фланцев Оборудование для заводов ЖБИ и ЖБК » Правильно-гибочные роботы » Станки для изготовления арматурных каркасов » Автоматические гибочные центры для арматуры и проволоки » Автоматические линии резки арматуры » Автоматические сварочные роботы » Вспомогательное оборудование » Станки для сварки арматуры » Оборудование для производства сеток » Оборудование для изготовления свай СТАНКИ для КОНТАКТНОЙ СВАРКИ » Мобильные клещи и аппараты для точечной сварки » Аппараты для точечной сварки » Контактная точечная сварка » Шовная сварка » Стыковая сварка » Рельефная сварка » Машины подвесные для контактной точечной сварки » Многоэлектродные машины СТАНКИ для АРМАТУРЫ и ПРОВОЛОКИ » Станки для гибки арматуры » Станки для резки арматуры » Комбинированные станки для гибки и резки арматуры » Правильно-отрезные станки » Ручные станки для гибки и резки арматуры »» Ручные станки для резки арматуры »» Ручные станки для гибки арматуры » Станки для гибки хомутов, скоб и спиралей » Бухтодержатели КУЗНЕЧНОЕ оборудование » Станки для ковки » Кузнечный инструмент » Кузнечные молоты » Кузнечные горны РОТАЦИОННАЯ ВЫТЯЖКА металла » Давильно-раскатные станки » Ротационная ковка трубы РАЗМАТЫВАТЕЛИ РУЛОННОГО металла РУЧНОЙ ИНСТРУМЕНТ для металла » Ножницы рычажные » Инструмент для пробивки отверстий в металле » Ножницы по металлу »» Ножницы для резки металла »» Специальные ножницы по металлу »» Ножницы по металлу усиленные »» Высечные ножницы по металлу » Инструмент для обжима металлических колец » Насадки на дрель для резки металла » Инструмент для вырезки отверстий большого диаметра » Кровельные клещи » Инструмент для заужения диаметра трубы » Гибочные рамки » Инструмент для разметки кровли » Инструмент для сайдинга »» Инструмент для монтажа и демонтажа сайдинга »» Резка сайдинга »» Разметка сайдинга » Инструмент для вырубки седловин труб ПРЕСС-НОЖНИЦЫ и ПРОБИВНЫЕ ПРЕССЫ » Дыропробивные станки » Координатно-пробивные прессы » Пресс-ножницы комбинированные » Автоматизированные линии пробивки проката КРОВЕЛЬНОЕ оборудование » Кровельные станки » Рамки для закрытия фальца МЕТАЛЛОРЕЖУЩИЕ СТАНКИ » Заточные станки по металлу » Резьбонарезное оборудование »» Резьбонарезные клуппы »» Резьбонарезные станки »» Гидравлические резьбонакатные станки » Прутковые токарные автоматы продольного точения с ЧПУ » Вертикальные обрабатывающие центры с ЧПУ » Сверлильные станки »» Магнитные сверлильные станки »» Вертикально-сверлильные станки »» Радиально-сверлильные станки »» Рельсосверлильные станки »» Многошпиндельные сверлильные станки »» Сверлильно-фрезерные станки » Фрезерные станки по металлу »» Настольные фрезерные станки »» Универсальные фрезерные станки »» Вертикально-фрезерные станки » Токарные станки по металлу »» Настольные токарные станки »» Универсальные токарные станки » Электроэрозионные станки »» Проволочно-вырезные станки »» Электроэрозионные прошивные станки »» Электроэрозионные супердрели » Шлифовальные станки по металлу » Полировальные станки по металлу СТАНКИ для СЕТКИ РАБИЦЫ СВАРОЧНОЕ оборудование » Аппараты для ручной дуговой сварки (MMA) » Сварочные полуавтоматы с пульсом » Аргонодуговая сварка с пульсом » Сварочные полуавтоматы MIG/MAG » Инверторы сварочные MMA » Аргоно-дуговая сварка (TIG) » Блоки водяного охлаждения Инструмент ROLLERI для гибочных прессов » ТИП R1: ПУАНСОНЫ »» СЕРИЯ ТОР »» СЕРИЯ A »» СЕРИЯ СТАНДАРТНАЯ »» ПУАНСОНЫ С ПОДВИЖНЫМ САПОЖКОМ »» СЕРИЯ AFH »» Z-инструменты »» Радиусные инструменты »» BСТАВКА ДЛЯ ПЛЮЩЕНИЯ »» Удлинители, переходники и адаптеры для пуансонов » ТИП R1: МАТРИЦЫ »» ДВУХРУЧЬЕВЫЕ МАТРИЦЫ »» САМОЦЕНТРИРУЮЩИЕСЯ ДВУХРУЧЬЕВЫЕ МАТРИЦЫ »» САМОЦЕНТРИРУЮЩИЕСЯ ОДНОРУЧЬЕВЫЕ МАТРИЦЫ И ДЕРЖАТЕЛИ »» T-ОБРАЗНЫЕ МАТРИЦЫ »» ОДНОРУЧЬЕВЫЕ МАТРИЦЫ »» МНОГОРУЧЬЕВЫЕ МАТРИЦЫ »» СЕРИЯ А »»» ДВУХРУЧЬЕВЫЕ МАТРИЦЫ СЕРИИ А »»» САМОЦЕНТРИРУЮЩИЕСЯ ДВУХРУЧЬЕВЫЕ МАТРИЦЫ СЕРИИ А »»» САМОЦЕНТРИРУЮЩИЕСЯ ОДНОРУЧЬЕВЫЕ МАТРИЦЫ СЕРИИ А »»» ОДНОРУЧЬЕВЫЕ МАТРИЦЫ »»» Держатели матриц серии А »» МАТРИЦЫ ДЛЯ ПЛЮЩЕНИЯ »» ПОДПРУЖИНЕННЫЕ МАТРИЦЫ ДЛЯ ПЛЮЩЕНИЯ »» ПНЕВМАТИЧЕСКИЕ МАТРИЦЫ ДЛЯ ПЛЮЩЕНИЯ »» ДЕРЖАТЕЛИ ДЛЯ МАТРИЦ »» Переходники и подставки под матрицу » ТИП R2: ПУАНСОНЫ »» Z-инструменты »» Радиусные инструменты »» Удлинители и адаптеры для пуансонов » ТИП R2: МАТРИЦЫ » ТИП R3: ПУАНСОНЫ » ТИП R3: МАТРИЦЫ » ТИП RX: ИНСТРУМЕНТЫ » МАТРИЦЫ ROLLERI ROLLA-V ONYX » АДАПТЕРЫ » ЗАЖИМНЫЕ СИСТЕМЫ ROLLERI » СПЕЦИАЛЬНЫЙ И ВЫСОКОПРОЧНЫЙ ИНСТРУМЕНТ » ГИБКА БЕЗ СЛЕДОВ ROLLERI РЕЖУЩИЙ ИНСТРУМЕНТ и оснастка » Ленточные полотна по металлу »» ЛЕНТОЧНЫЕ ПИЛЫ AMADA »»» Биметаллические ленточные пилы AMADA »»» Твердосплавные ленточные пилы AMADA »» ЛЕНТОЧНЫЕ ПИЛЫ EBERLE »»» Биметаллические ленточные пилы EBERLE »»» Твердосплавные ленточные пилы EBERLE »» ЛЕНТОЧНЫЕ ПИЛЫ ВАHCО »»» Биметаллические ленточные пилы ВАHCО »»» Твердосплавные ленточные пилы ВАHCО »»» Резка труб и профилей »»» Резка литья »»» Многоцелевая и контурная резка » СОЖ СТАНКИ для СТРОИТЕЛЬНЫХ ПРОФИЛЕЙ Станки БУ

Производитель:

Все3emakina (Турция)ACL (Китай)Aotai (Китай)BDS (Германия)Beka-mak (Турция)Bertech (Польша)BODOR (Китай)BS (Италия)CBC (Италия)Cevisa (Испания)Ckemsa (Турция)Comafer (Италия)DACHDECKER (Польша)DURMA (Турция)ERCOLINA (Италия)ERMAKSAN (Турция)Euroboor (Нидерланды)Exact (Финляндия)Geka (Испания)Gocmaksan (Турция)GROST (Россия-Китай)GUTE MACHINERYGWEIKE (Китай)Huawei (Китай)ICARO (Италия)ISITAN (Турция)Kapriol (Италия)KING-MACC (Китай)Lefon (Китай)MACC (Италия)Mackma (Италия)MAKRO (Турция)Malco (США)MetalTec (Китай)NEW TECH MACHINERY(США)Nko Machines (Чехия)Optimum Maschinen (Германия)PERI (Китай)PILOUS (Чехия)Pohjanmaan Rakkenuspelti Oy (Финляндия)Promotech (Польша)Rotabroach (Великобритания)Sahinler (Турция)Sente Makina (Турция)STALEX (Китай)Stangroup Machinery (Китай)TECNA (Италия)TELWIN (Италия)TOR (Китай)TRITONTRUMPF (Швейцария)TTMC (Китай)Uzma (Турция)VEKTOR (Китай)YangLi (Китай)Вектор (Беларусь)Витязь (Китай)ВПКГерманияКитайКОМАНД (Болгария)РоссияСВС (Италия)ТAOLE (Китай)Чехия

Координатно — пробивные работы по металлу недорого

Компания «АВиК» проводит координатно-пробивные работы по металлу. Работы представляют собой метод прессования металлических конструкций для придания им необходимых размеров и форм. Во время обработки проделываются отверстия, формируется рельеф, окантовка деталей, рифление поверхности и прочие модификации. Готовые изделия применяются в разных сферах – от автомобильной промышленности и строительства до выпуска мебели и фурнитуры.

Координатно-пробивной пресс позволяет проводить следующие действия

  • Обработка металлических конструкций с целью придания им заданной формы. В основном обработка происходит автоматизированно, на станках с ЧПУ (числовым программным управлением).
  • Вырубка отверстий и элементов.
  • Формовка и переформование деталей.
  • Вытяжка металлических сплавов (до 10 мм).
  • Отбортовка изделий.
  • Нарезка резьбовых элементов.

Координатный пресс справляется с металлическими заготовками разной толщины. Это высокопроизводительное оборудование, совершающее до 1200 ударов в минуту. Координатно-пробивные работы по металлу позволяют в сжатые сроки получить металлическое изделие желаемой формы, размера и конфигурации.

Преимущества сотрудничества с компанией «АВиК»

  • Резка и изменения формы металлоконструкций на высокой скорости. Заказы выполняются в оговоренные сроки, в некоторых случаях удаётся сдать партии раньше заявленной даты.
  • Обработка без царапин и незапланированных деформаций. Координатно-пробивной пресс не оставляет следов на обрабатываемых материалах. Риск брака сводится к нулю посредством использования станков с ЧПУ.
  • Работа с любыми типами металла. Формовка, штамповка, накатка резьбы и прочие операции проводятся для стальных сплавов и цветных металлов.
  • Лояльное ценообразование. Мы предоставляем полный комплекс услуг по обработке металлических изделий. Все процессы максимально оптимизированы, а цех оснащен современным оборудованием, это позволяет предоставить нашим клиентам услуги высокого качества  по выгодной цене.

Для уточнения информации по параметрам и стоимости работ, срокам выполнения, звоните нашим менеджерам по номеру (812) 337-55-55 или оставьте заявку в форме на сайте.

Координато-пробивные прессы – ООО «МАШИНТЕХ»

Координатно-пробивной станок – устройство для металлообработки, что востребовано в различных промышленных отраслях. Это радиотехника, машиностроение, авиастроение, производство фурнитуры и мебели, строительство и многое другое. Современные пробивные прессы отличаются широким функционалом и помогают решить даже самые сложные технологические задачи.

Принцип работы и назначение

Этот агрегатный механизм использует метод высокоскоростного прессования металлических заготовок. Число ударов рабочего инструмента составляет до 1200 в минуту. Сверхточные направляющие гарантируют быстрое перемещение листа по рабочему столу. Также координатно-пробивной станок обладает значительным усилием вырубки, до 220 килоньютонов. Благодаря чему придать изделию необходимые параметры удается за минимальный промежуток времени.
С помощью подобного оборудования можно выполнять различные операции: маркировать, чеканить, пробивать отверстия под разъем, формировать рельефную окантовку, делать различную формовку, рифление и отбортовку.

Координатно-пробивные станки: разновидности и плюсы

Модели принято различать по строению привода.
Он может быть:

  • гидравлическим – доступный и эффективный вариант; обрабатывает листы толщиной до 6 миллиметров; у него не самая высокая производительность, поэтому подойдет для небольших и средних масштабов производства;
  • электромеханическим – такой пробивной станок по металлу обладает большей продуктивностью и менее требователен к техобслуживанию; у него сбалансированное энергопотребление и широкий диапазон мощности, до 300 кН;
  • комбинированным – пробивные прессы комплексного типа сочетают в себе сильные стороны всех видов оборудования, что максимально увеличивает коэффициент полезного действия.

Особое внимание стоит уделить моделям с числовым программным управлением. Координатно-пробивной станок с ЧПУ – это инновационное решение для производства любого масштаба. Компьютерная программа полностью автоматизирует процессы, что существенно экономит время и усилия. Настройки обработки загружаются в нее заранее, в зависимости от типа материала и желаемого результата. И пробивной пресс автоматически выполняет весь цикл операций.

Современный координатно-пробивной станок с ЧПУ обладает множеством достоинств:

  1. Вариативность. Одно устройство позволяет получить множество разных деталей со сложным контуром.
  2. Производительность. За смену реально обработать достаточно большое количество заготовок.
  3. Автоматизм. Процессы протекают в автоматическом режиме. Это упрощает переналадку пробивного пресса и разгружает оператора.
  4. Универсальность. На координатно-пробивном станке можно и делать формовку, и штамповать заготовки.
  5. Безопасность. Риски ошибок, неполадок и любых непредвиденных ситуаций сведены к минимуму.
  6. Точность. В некоторых моделях этот показатель так высок, что погрешностью можно пренебречь.
Где заказать координатно-пробивной станок

Выгодные расценки и хороший ассортимент производительных промышленных инструментов предлагает компания «Машинтех». Мы являемся ведущим поставщиком такой продукции в Украине, а также сотрудничаем со множеством производителей из США, Азии и Европы. Поэтому легко подберем для вас идеальную модель с оптимальным балансом цены и качества.
Доставим, настроим пробивной станок по металлу, при необходимости расскажем, как пользоваться оборудованием. Чтобы узнать больше информации о товарах и условиях сотрудничества, а также получить подробную консультацию, пишите нам или звоните по указанному телефону.


▷ Бывшие в употреблении Пробивные машины для металла на продажу

На Trademachines.com вы можете найти 673 предложений подержанных Пробивные машины для продажи или на аукционах по всему миру. Посмотрите на себя ниже и свяжитесь с продавцами напрямую!

Пробивные машины используют револьверный механизм для пробивки отверстий в металлических листах

A металл пробивная машина является одним из многих машин для обработки листового металла категории  и быстро и эффективно пробивает отверстия в листовом металле.

Для чего-либо, кроме ручной работы в домашних условиях, пробивные машины, в том числе гидравлический пробивной станок , штамповочный станок , штамповочный станок с ЧПУ или автоматический пробивной станок , могут использоваться для быстрой и эффективной пробивки точных отверстий, в ассортименте металлических листов и заготовок.

Эффективность и качество штамповочных машин

Задача штамповочной машины — обеспечить высокую производительность при минимальном потреблении сырья. Слишком много отходов означает, что вы платите слишком много за листовой металл, в то время как низкий уровень производительности может означать пропущенные заказы, задержку производства и падение доходов. Таким образом, такие штамповочные станки с ЧПУ или лазерные штамповочные станки могут иметь важное значение с точки зрения производительности.

Пробойники

Основные металлические пробойники обычно состоят из одной головки или инструмента, и если вам нужно каждый раз вырезать отверстие одинаковой формы и одинакового диаметра, этого может оказаться достаточно.Один и тот же инструмент можно использовать для вырезания разных фигур, например, круг может стать восьмеркой и так далее. Однако, если у вас разные требования к разным работам, вам понадобится многофункциональный станок для штамповки металла. Некоторые модели пробивного станка для продажи могут вмещать до 50 инструментов, что делает их функциональными и гибкими.

Пробивные станки имеют многоинструментальный механизм

Давление в пробивных станках

Следует учитывать силу резания, которая потребуется для штамповки отверстий в материале, который вы режете.Толщина листа, умноженная на внешнюю окружность пуансона, умноженная на абсолютную прочность материала, разделенная на 1000, даст мощность пробивки в тоннах, и вы должны убедиться, что пробивной станок для листового металла, который вы покупаете, способен обеспечить это. вид режущей способности.

Покупка бывшего в употреблении пробивного станка для продажи

Бывший в употреблении металлический дырокол удобен, быстрее и, как правило, дешевле в использовании материала по сравнению с ручным дыроколом.Штамповочные машины производятся и продаются рядом производителей штамповочных машин , включая HACO, BOSCHERT, IMAC, EUROMAC, W.A. WHITNEY, NISSHINBO, TRUMPF, VISTA Industrial, LVD и SIMASV. На TradeMachines.com получите лучшую цену на штамповочный станок .

Металлические пуансоны, штамповочные и металлообрабатывающие станки

Baileigh Industrial изготавливает станки и пуансоны из самых прочных компонентов промышленного класса , чтобы они производили чистые разрезы и отверстия — каждый проект, каждый раз, в течение многих лет.

Наша линейка слесарных станков и пуансонов предлагает:

  • Усовершенствованный дизайн с технологиями, которых нет в машинах конкурирующих марок. Например, запатентованная нашими гидравлическими металлургами система поворотных инструментов позволяет производить самую быструю замену штампов в отрасли.
  • Стандартные функции, за которые другие производители могут взимать дополнительную плату за , такие как большие столы, несколько наборов пуансонов и штампов, а также регулируемые упоры для облегчения производственных циклов.
  • Конструкция из жесткой стальной пластины, позволяющая машине работать с материалами максимальной емкости на регулярной основе, не изгибаясь и не дергаясь.
  • 1 год гарантии на детали и пожизненная техническая поддержка по телефону от специалистов по обслуживанию клиентов Baileigh, имеющих практический опыт работы с машинами.

Как правило, у нас есть запасы наших металлургов для отгрузок в течение 72 часов .

Ручные слесарные станки и пробойники

Нужно пробивать отверстия или подрезать материал с ограниченным бюджетом? Ручной перфоратор для листового металла или слесарь по металлу — надежное решение.Наш 50-тонный гидравлический перфоратор может работать в более тяжелых условиях.

Гидравлические металлурги

Наши 5-позиционные металлообрабатывающие станки (наиболее доступные модели с однофазным и трехфазным питанием) имеют грузоподъемность от 50 до 132 тонн по давлению пробивки. Полностью вертикальное гидравлическое перемещение продлевает срок службы каждой машины. Две модели металлургов Baileigh с 4 станциями развивают усилие в 44 тонны.

Не уверены, какая машина подойдет именно вам? Позвоните нам по телефону 1-920-684-4990 и поговорите с одним из наших опытных представителей или заполните нашу контактную форму .

Прочитайте больше Читать меньше

Гидравлические металлурги Смотреть все

Каждый 4-х и 5-ти постовый гидравлический металлургический станок может пробивать, резать, делать надрезы и многое другое. Тяжелая стальная конструкция, быстросменная система инструментов и направляющие для продуктов обеспечивают годы эффективного и точного производства. Подробнее о Гидравлические металлообрабатывающие станки

Оборудование — Станок — Штамповка листового металла — Гибка

Штамповка листового металла – Гидравлический револьверный станок Amada VIPROS 367 Queen

* Усилие пробивки 33 тонны
* Может обрабатывать листы 5 x 12 футов за один цикл перемещения
* Трехгусеничная револьверная головка с 58 станциями
* Две 1.25-дюймовые автоиндексные станции

Штамповка листового металла Гусеничная башня

Гидравлическая система с сервоприводом обеспечивает высокую скорость обработки и низкий уровень шума. Точное управление тормозным циклом поршня обеспечивает высококачественное формование с простой электронной регулировкой глубины. Сила пробивки с низкой вибрацией 33 тонны, жесткая конструкция мостовой рамы и большая вместимость стола делают «Queen» идеальным инструментом для широкого спектра операций по обработке больших листов.Многие инструменты доступны и готовы к использованию в работе с клиентами. Специализированные и специализированные инструменты могут быть легко приобретены.

Штамповочная машина Amada PEGA – 345

Гибка листового металла – Гибочный станок Amada RG-80

* грузоподъемность 88 тонн
* длина станины 8 футов
* максимальное расстояние перемещения ползуна 4 дюйма
* максимальная длина изгиба 98 дюймов



Гибка листового металла Повторяемость ползуна

составляет ±0,0004″, а задний упор может перемещаться на 19.6 дюймов. Серия RG — это базовая модель уникально разработанного гидравлического гибочного станка с подъемным ходом. Инновационный центральный наддув при ходе вверх устраняет открытие центра, чтобы поддерживать более высокую точность гибки.

Гибочный станок Amada RG-100 также доступен

Стрижка – Механическая стригальная машина Amada M2546

* Максимальная длина резки 48″-153″
* Максимальная толщина листа 3/16″ из низкоуглеродистой стали
* 60 ударов в минуту

Стрижка

Серия механических ножниц предназначена для быстрой, универсальной и безопасной обработки материалов.M-ножницы имеют оптимальный передний угол верхнего лезвия для точной резки и удобный задний упор с ЧПУ для простоты эксплуатации и высокой эффективности.

Гидравлический вырубной станок Amada

Удаление заусенцев
Сварка

Аппараты для сварки TIG и рабочие станции

Рабочие станции для точечной сварки

  • Поверхностная пластина 36″ x 48″

  • Mitutoyo 24-дюймовый измеритель высоты с циферблатом

  • Угловая пластина 8″ x 12″

  • Штифтовой калибр с .Точность от 06 до 0,500

  • Мерный блок с точностью от 0,500 до 4000

  • Электронный цифровой штангенциркуль Sylvac 40″ с разрешением 0,0005″

  • Mitutoyo 0-1″ Микрометр

Разное
  • Сетевая компьютерная система
    • Две рабочие станции Dell с программным обеспечением Amada AP100
      • Amada AP100 (Fabriwin) Программное обеспечение CAD/CAM

        * Настоящая 32-битная обработка
        * Поддержка BendCAD
        * Обратный инжиниринг — преобразование существующего кода или написание нового кода

  • 12-скоростной 20-дюймовый сверлильный станок для тяжелых условий эксплуатации

  • 14-дюймовая торцовочная пила мощностью 5 л.с.

  • Горелки для кислородно-ацетиленовой резки металла

  • Многочисленные ручные инструменты для снятия заусенцев, резки, чистовой обработки и шлифовки

  • Вертикальная мельница с управлением Sargon

  • Вилочный погрузчик Mitsubishi грузоподъемностью 5000 фунтов

Что такое перфорация с ЧПУ

Готовы ли вы побить рекорды благодаря своему опыту в области штамповки листового металла и вырубки?

В любом конкретном проекте по изготовлению металла используются различные инструменты и методы, и штамповка с ЧПУ является одной из лучших.

Узнайте больше о том, что такое перфорация с ЧПУ, как она работает и какую пользу она может вам принести.

Что такое штамповка с ЧПУ?

Штамповочные станки с ЧПУ для штамповки с числовым программным управлением. Это типичный листовой металл в производственном процессе. Пуансон с ЧПУ для листового металла может легко штамповать металлические детали.

Пробивные прессы с ЧПУ представляют собой электромеханические устройства, которые перемещают инструменты и создают шаблоны из программного файла с использованием входных данных компьютерного программирования.Эти станки доступны с одной головкой и направляющей для инструментов или с многофункциональной револьверной головкой.

Как работает программирование ЧПУ?

Программирование пробивного пресса основано на нескольких ключевых факторах.

Требуемый шаблон предоставляется либо в формате файла 2D DXF, либо в формате DWG, либо в формате 3D в файле автоматизированного проектирования (CAD). Затем эти данные используются на этапе автоматизированного производства (CAM) цикла, чтобы выбрать лучший инструмент для работы и изготовить плоский компонент из листового металла.

Гнездо с ЧПУ поможет выбрать наилучшее расположение для размера листового металла.

Затем листовой металл перемещается штамповочным станком с ЧПУ, чтобы точно разместить его под штамповочным ползунком, что позволяет пробивать и создавать требуемый дизайн. Некоторые машины могут двигаться только в одном или двух направлениях, в то время как другие могут двигаться во всех трех осях.

Что может создать штамповка с ЧПУ?

Материалы, которые можно использовать в станках с ЧПУ, безграничны; все из нержавеющей стали, алюминия, латуни, дерева, пластика и многого другого можно перфорировать.Идеальный диапазон толщины, которую можно обрабатывать, составляет от 0,5 мм до 6 мм; таким образом, любой материал, попадающий в этот диапазон, может быть пробит на штамповочном прессе с ЧПУ.

Отверстие может быть разным: оно может быть простым, например, прямоугольником или кругом, а может иметь особую или особую форму, соответствующую определенному рисунку выреза.

Компоненты сложной формы из листового металла могут быть созданы с использованием комбинации отдельных ударов и перекрывающихся геометрий.

Некоторые усовершенствованные станки могут нарезать резьбу, загибать крошечные язычки и пробивать срезанные края, не оставляя следов инструмента, что делает их чрезвычайно производительными в рамках продолжительности цикла обработки детали.

Программа ЧПУ представляет собой набор инструкций для управления станком для построения заданной геометрии компонента.

Каковы преимущества штамповки с ЧПУ?

Повышение производительности

После того, как проект выбран и построен, его можно использовать снова и снова, повышая производительность за счет избавления от технических и трудоемких ручных операций.

Точность и скорость

Этот процесс также быстр благодаря автоматизации и воспроизводимости; независимо от сложности конструкции время изготовления сокращается.Точность поддерживается, и станки с ЧПУ часто используются для самых сложных и точных аспектов обработки.

Эффективность

Штамповочные станки с ЧПУ работают быстро и точно, производя меньше отходов. Когда внутренний датчик качества, который имеется во многих машинах, обнаруживает дефект, машина прекращает штамповку, чтобы предотвратить дальнейшие потери.

Безопасно и экономично

Поскольку количество отходов сведено к минимуму, в долгосрочной перспективе экономятся деньги, поскольку сырье не выбрасывается.Кроме того, поскольку весь процесс автоматизирован, оператор находится в безопасности при работе в безопасной среде.

О чем следует помнить при проектировании

Размер отверстий в идеале не должен быть меньше, чем размер листового металла, перфорируемого на станке с ЧПУ.

Погружные формы, изготовленные из основного листового металла без резьбы, могут помочь вам сэкономить деньги на резьбовых вставках, если компонент будет окрашиваться. Эти элементы, также известные как выдавленные отверстия, затем могут быть автоматически нарезаны резьбой с помощью нарезного инструмента на штамповочном прессе с ЧПУ.

Полезные инструменты

Кластерные инструменты позволяют еще больше сэкономить на работе с листовым металлом за счет сокращения времени пробивки многих отверстий на ЧПУ. Инструмент может включать в себя большое количество отдельных пуансонов, что позволяет пробивать тысячи отверстий каждую минуту.

При изготовлении перфорированных элементов, таких как вентиляционные зоны, решетки динамиков, светодиодные панели или осветительные приборы, эти инструменты с ЧПУ могут быть особенно полезны.

Названия деталей, уровни выпуска, названия клиентов и продуктов могут использоваться для идентификации деталей с помощью инструментов для гравировки.При изготовлении листового металла для клиента они обычно хотят иметь возможность найти элемент на своем складе или в производстве.

Гравировка с ЧПУ может быть удобным решением для идентификации деталей из листового металла, которые используются в полевых условиях для запасных частей и обслуживания. Любые изменения информации, требуемой заказчиком в номере детали, могут быть просто перепрограммированы при использовании штамповочного пресса с ЧПУ для выполнения этой гравировки.

Какие типы станков с ЧПУ существуют?

Токарные и токарные станки с ЧПУ

Способность вращать материалы в процессе обработки — это то, что отличает этот тип станков с ЧПУ.

Режущие инструменты этих станков подаются линейным движением по периметру вращающейся прутковой заготовки. Это исключает материал до тех пор, пока не будет достигнут требуемый диаметр.

Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ отличаются своей способностью вращать режущие инструменты, удерживая заготовку или блок материала в неподвижном состоянии.

Они могут фрезеровать различные формы, включая неглубокие, плоские поверхности или глубокие полости, такие как пазы и резьба.

Лазерные станки с ЧПУ и трубчатые лазерные станки

Остроконечный фрезер с высокосфокусированным лазерным лучом используется в лазерных станках с ЧПУ для точной резки или травления объектов. Лазер нагревает материал, заставляя его плавиться и вырезая в нем отверстие.

Материал обычно имеет форму листа, и лазерный луч движется по нему вперед и назад, создавая точный разрез.

Использование пробивных прессов с ЧПУ для повышения общей эффективности

Использование оператора пробивного пресса с ЧПУ для управления и настройки этих электрических прессов поможет вам в полной мере воспользоваться преимуществами этих машин.

Благодаря использованию пробивного пресса с ЧПУ вы сможете решать больше задач быстрее и эффективнее.

Посетите нашу страницу об услугах штамповки с ЧПУ, которые помогут вам начать работу.

Автоматическая штамповка листового металла с ЧПУ

Автоматическая штамповка листового металла с ЧПУ | Далсин Индастриз

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом.Для получения наилучших результатов используйте один из последних браузеров.

  • Хром
  • Фаерфокс
  • Пограничный браузер Internet Explorer
  • Сафари
Закрыть

Стремление Dalsin стать лидером в крупносерийном прецизионном производстве металла легко оценить, когда вы видите наш полностью автоматизированный отдел штамповки и резки листового металла в действии.Передовые технологии станков и возможности штамповки металла выведены на новый уровень благодаря нашим современным полностью автоматизированным широкоформатным штамповочным центрам Trumpf Trupunch 5000 с инструментами, предназначенными для максимальной производительности, поскольку увеличение объема требует увеличения скорости производства.

Работая с несколькими системами пробивки отверстий, питаемыми несколькими системами погрузочно-разгрузочных работ, структура Dalsin позволяет масштабировать и поддерживать долгосрочный план спроса на ваш продукт. От обработки материалов до автоматизации инструментов, Dalsin устанавливает стандарты производительности, надежности процессов и гибкости.

С точностью позиционирования +/- 0,004 дюйма и повторяемостью до положения +/- 0,001 дюйма высокоточные системы пробивки листового металла Dalsin обеспечивают точность, необходимую для ваших металлических изделий. У нас есть возможность пробивать/вырезать/формовать/маркировать детали со сложными узорами и геометрией. Обрабатывая материалы толщиной от 0,020 дюйма (0,5 мм) до 0,25 дюйма (6 мм) в автоматизированных инструментальных системах, Dalsin предоставляет масштабируемые производственные услуги.

Наша автоматизированная технология штамповки листового металла доказала свою рентабельность, начиная с прототипирования и заканчивая крупносерийным производством, сокращением использования материалов, минимизацией обработки и времени производства при соблюдении или превышении существующих требований к характеристикам продукта. Экономия затрат может быть достигнута за счет разработки деталей с функциями самофиксации, включая функции блокировки, выемки, расположение прорезей и выступов, петли и вырезы специальной формы. Проекты OEM-клиентов, изготовленные в Dalsin, позволили снизить затраты более чем на 20%, сократить время цикла на 20-60%, сократить количество позиций спецификации за счет отказа от крепежа и сократить использование материалов на 4-17%.

Компания Dalsin стремится максимизировать производительность всех операций, чтобы уложиться в сроки производства и минимизировать производственные затраты. Мы стремимся использовать новейшие технологии и средства автоматизации, чтобы использовать инновации в области гибкости, точности и скорости производства. Мы инвестируем в оборудование от ведущих производителей и гарантируем, что наш персонал обучен новейшим процессам. Наши дизайнеры и инженеры проверяют каждый продукт, чтобы определить наилучший метод производства и определить, могут ли изменения конструкции улучшить продукты.

Свяжитесь с нами сегодня, чтобы поговорить с одним из наших инженеров и узнать, как Dalsin Industries может решить ваши проблемы с производством металлических изделий.

Dalsin Industries — производитель прецизионных изделий из металла, известный своими инновациями, эффективностью и экономичными производственными решениями. Мы сотрудничаем с нашими OEM-клиентами, предоставляя услуги от совместной поддержки проектирования до окончательной поставки, производства высококачественных металлических сварных конструкций и готовых изделий.Мы объединяем инструменты, технологии и таланты, чтобы производить прецизионную металлическую продукцию мирового класса.

Мы понимаем, что качество и производительность продукции наших OEM-клиентов зависят от качества и производительности компонентов. Наши сотрудники сотрудничают с вашими проектными и инженерными группами, чтобы рассмотреть проектные характеристики, рекомендуя изменения, которые улучшат качество и производительность продукта при одновременном снижении затрат и времени производства.

Инженеры и производственный персонал Dalsin стремятся предоставить каждому проекту «лучшую в своем классе» помощь в проектировании, рекомендации по производственным процессам и высококачественные прецизионные металлические изделия — и все это поддерживается службой поддержки клиентов мирового уровня.

Dalsin Industries Краткий обзор: штамповка


Стремление Dalsin стать лидером в крупносерийном прецизионном производстве металла легко оценить, когда вы видите наш полный отдел штамповки листового металла в действии.

Нужна инженерно-конструкторская поддержка для снижения затрат?

Узнать больше

Подпишитесь на нашу рассылку новостей

История и методы штамповки листового металла

Штамповка является одним из наиболее развитых, но неправильно понятых процессов изготовления металлов.

Путем удаления металлолома из единицы необработанного металла, штамповка:

  • Делает отверстия

  • Резка больших панелей

  • Формирует сложные формы

— и многое другое!

Используя современные технологии штамповки металлов, производители могут быстро создавать отверстия и формы для удовлетворения рыночного спроса на конкретные продукты.

Непонимание производителями металла принципов работы технологии штамповки металла может привести к снижению качества продукции и снижению производительности.Пробелы в знаниях, связанных с штамповкой металла, обычно возникают из-за того, что в современной технологии штамповки существует множество функций и переменных.

Этот пост расскажет о штамповке листового металла — одном из наиболее распространенных материалов, штампуемых производителями.

Мы собираемся изучить историю штамповки металлов, чтобы лучше понять, как развивались технологии отрасли.

История штамповки листового металла

Работа по металлу — древний вид искусства.По мере развития производства металлов рабочие по металлу быстро стали ценными членами общества благодаря долговечным материалам, которые они могли производить. Первые произведенные листы металла были очень тонкими и изготавливались из материалов, включавших золото и серебро.

Рабочие долбили золотые и серебряные материалы камнями для производства тонких металлических листов. Как только листы были сформированы, стало легче делать украшения, доспехи и другие полезные предметы. Внедрение прокатного стана было жизненно важным для производства металла, поскольку объем производства резко увеличился.

Эволюция прокатного стана

Хотя эскизы прототипа прокатного стана относятся к 1480 рисункам Леонардо да Винчи, первые сообщения о прокатке стали относятся к 17 веку.

Первые прокатные станы формовали тонкие листы металла, а в 18 веке стали формовать более сложные металлические формы, в том числе:

Прокатные станы начала 19 века состояли из прочной чугунной клети с двумя стальными цилиндрами и винтовой регулировкой.Прокатные станы в начале 1800-х годов вполне сопоставимы с современными конструкциями прокатных станов.

Промышленная революция во многом опиралась на использование прокатных станов как средства удовлетворения огромного спроса. Начав с гидравлического колеса, прокатные станы вскоре стали приводиться в действие паровыми двигателями, а затем, наконец, электрическим двигателем. Как и автомобили, электродвигатели на прокатных станах эволюционировали, чтобы использовать больше цилиндров для более эффективной мощности.

Большое количество мелких корректировок со времени создания рисунков Леонардо да Винчи 15-го века привело к тому, что прокатный станок обрабатывал ошеломляющие 90% промышленных металлов.

Как только производители металла смогли прокатать качественный кусок металла, они могли приступить к обработке, резке и формовке металла.

Первые работы по штамповке металла относятся к 1847 году, когда строителям автодорожных мостов понадобились металлические материалы со стратегически расположенными отверстиями.

Несколько быстрый прогресс резки листового металла от вырубных станков до кислородно-водородных горелок привел к появлению более современных методов резки, таких как:

  • Лазерная резка

  • Кислородная резка

  • Плазменная резка

Современная штамповка листового металла

Нельзя сказать, что история перфорации металла полна событий.Сравнение современной технологии листового металла с этим первоначальным прокатным прессом отражает замечательную инженерную работу, на которую способны люди.

Давайте нарисуем картину того, как штамповка листового металла работает сегодня.

Какие виды штамповки металлов существуют?

Современное оборудование для штамповки металла может адаптироваться к различным формам металла. Латунь, медь, алюминий, железо, нержавеющая сталь и некоторые сплавы — все это примеры металлов, которые сегодня обычно штампуют.

Штамповка стали

пользуется большим спросом, в то время как алюминий обычно штампуется из-за его низкого сопротивления.Железо имеет одно из самых высоких сопротивлений ударам и требует специальных инструментов. Медь часто перфорируется, так как этот материал обладает высоким уровнем гибкости.

Раньше штамповка металла выполнялась вручную. Эволюция технологии штамповки металла проложила путь производителям для штамповки металла с автоматическим управлением.

Dane Manufacturing Автоматическая штамповка

Dane Manufacturing является примером производителя листового металла, который использует современные технологии штамповки для увеличения производительности и удовлетворения рыночного спроса.

Возможности многофункционального штампа

MultiTool — яркий пример технологии, помогающей оптимизировать работу по штамповке Dane Manufacturing. Жизненно важной силой MultiTool является способность машины обрабатывать детали из листового металла с помощью нескольких небольших операций штамповки и больших партий.

Повышение эффективности производства металла в первую очередь связано с тем, как функционирует оборудование предприятия. Использование Dane станков MultiTool способствует интеграции до десяти различных пуансонов и матриц в одном инструменте.В результате сокращается время настройки и регулировки.

Вам может быть интересно, какое отношение штампы имеют к штамповке металла.

В процессе штамповки листового металла:

  1. Перфорируемый лист вставляется между пуансоном и матрицей
  2. Пуансон перемещается вниз в матрицу, формируя желаемую форму, в то время как остальная часть металла отделяется от нового рисунка.

Размеры и формы штампов напрямую влияют на качество пуансона из листового металла.

Общие приложения MultiTool включают:

  • Круги
  • Квадраты
  • Прямоугольники
  • Тисненые фигурки
  • Стандартная и специальная геометрия

Как работают многофункциональные станки Dane

Такие технологии, как MultiTool от Trumpf, выходят за рамки возможного в обработке самых разных деталей. Когда вы можете доверять автоматизированному оборудованию, чтобы помочь вашему производственному предприятию, вы можете тратить меньше времени на управление им в качестве оператора.

MultiTool содержит до десяти различных пластин для ускорения настройки и смены инструмента. Когда Dane Manufacturing обрабатывает большие партии с большим количеством мелких штамповочных операций, MultiTool становится бесценным активом.

Автоматические пробивные машины Trumpf

Автоматические пробивные станки Trumpf играют важную роль в возможностях Dane Manufacturing, поскольку их конструкция позволяет обрабатывать широкий спектр деталей.

Автоматические вырубные станки

Trumpf оснащены вырубной головкой, которая может поворачиваться в любое угловое положение.Меньшее время настройки гибкой головки автоматизированного станка дополняет функцию активной и опускающейся матрицы.

Штамповка листового металла сыграла решающую роль в развитии человеческой цивилизации, поддерживая улучшение внешних условий. Как отражено в исторических закономерностях роста, методы штамповки листового металла будут продолжать совершенствоваться благодаря изучению прошлых и современных методов.

По мере совершенствования штамповки листового металла Dane Manufacturing гордится тем, что находится в авангарде прогресса благодаря использованию технологии Trumpf.

Штамповка листового металла — VIP Inc., Прецизионный листовой металл, Механический цех и сварочное производство

Наше предприятие по производству листового металла оснащено новейшими технологиями прецизионного производства листового металла. Мы предлагаем штамповочные машины с ЧПУ AMADA как в механическом, так и в гидравлическом исполнении с высокоскоростной штамповкой для немедленного производства. Наши прецизионные штамповочные машины для листового металла оснащены автоматическими загрузчиками материала для повышения производительности, позволяя этим машинам работать практически без присмотра до четырех часов между заменами поддонов.

Как гидравлические, так и механические штамповочные машины для листового металла могут использовать специальные формовочные инструменты, такие как жалюзи, зенкеры и профили, для штамповки в рамках программы, что снижает трудоемкость вторичных операций. Пробивные станки VIP для листового металла оснащены полностью вращающимися пробивными головками, что позволяет поворачивать большинство инструментов на любой угол пробивки. Эта технология предоставляет широкий спектр возможностей обработки отверстий и формовки с минимальными затратами времени и, как правило, без затрат на инструменты.Пожалуйста, ознакомьтесь с нашим ассортиментом инструментов, чтобы определить, можно ли удовлетворить ваши потребности с помощью имеющихся на складе инструментов.

Наш стандартный ассортимент материалов следующий:

  • Холоднокатаная сталь калибра 24 до 3/16
  • Алюминий от 0,020 до 0,187
  • Нержавеющая сталь от 24 до 10 калибра

Ниже приведены некоторые из штамповочных машин для листового металла, которые мы используем на нашем современном предприятии площадью 153 000 квадратных футов!

Марка и тип станка

Основные моменты

Amada PEGA King 345 Револьверный перфоратор с ЧПУ – автоматический индекс и автозагрузчик

Количество: 4
Максимальный тоннаж: 30 тонн
Станции инструментов: 44
Об/мин: 30

Amada Vipros 255 – автоматический указатель и автозагрузчик

Количество: 2
Максимальный тоннаж: 20
Инструментальные станции: 31
Об/мин: 60

Amada Vipros 358 — автоматический указатель и автозагрузчик

Количество: 2
Максимальный тоннаж: 30
Инструментальные станции: 58
Об/мин: 30

Заточной станок Amada TEG160

Количество: 1
Об/мин: 3400

Штамповочно-шлифовальный станок DCM

Количество: 1

Чтобы просмотреть все наши револьверно-пробивные машины и оборудование для листового металла, ознакомьтесь с нашим списком оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован.
