Чертежи станка для лего кирпича: Станок лего кирпич | Скачать чертежи, схемы, рисунки, 3D модели, техдокументацию

Содержание

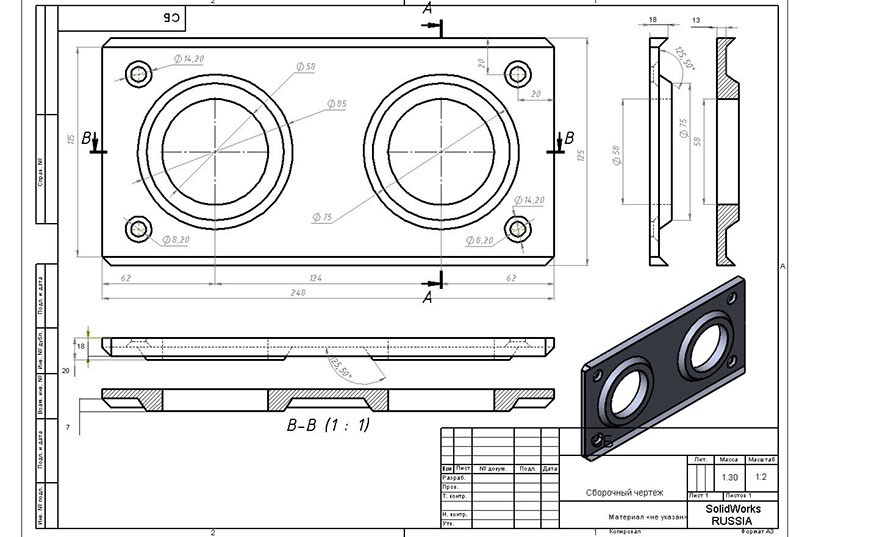

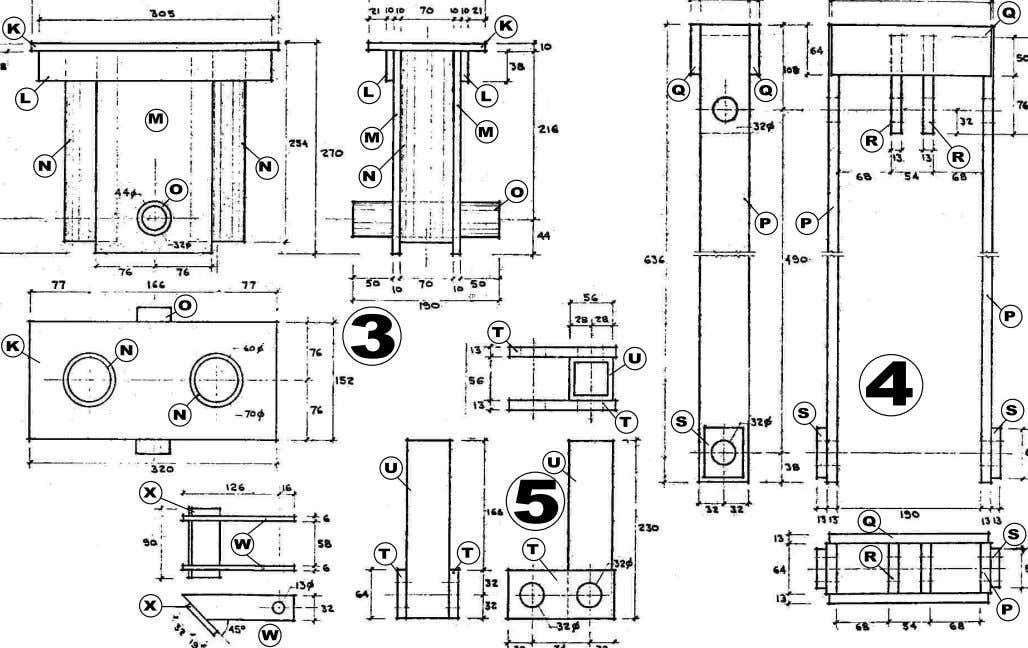

Чертежи лего пресс станка drawings lego press machine watch online

Производство кирпича лего | Самоделки своими руками

Бизнес производство кирпича лего. Оборудование, сырьё, технология производства кирпича лего.

Кирпич лего – строительный материал, изготовляется методом гиперпрессования сухой смеси на основе отсева и цемента под давлением не менее 130 кг/см².

Кирпич лего имеет форму обычного кирпича, но в отличие от него он имеет два сквозных отверстия, с одной стороны кирпича пазы с другой шипы.

При кладке кирпичи стыкуются между собой в замок, что значительно упрощает кладку кирпича. Кладка получается идеально ровной без особых усилий.

Стандартный размер кирпича лего – 250 х 120 х (60-90)мм. Диаметр отверстий 60 мм.

Лего кирпич может быть различных цветов, в зависимости от используемого красителя при изготовлении.

Поверхность кирпича достаточно гладкая и после кладки фасадные работы не требуются. Укладка кирпича производится на фасадный клей, кладка получается идеально ровной благодаря наличию замковых соединений. Технологические отверстия в кирпичах позволяют армировать кладку или прокладывать требуемые коммуникации.

Оборудование для производства лего кирпича.

Для производства кирпича лего понадобится смеситель для приготовления сухой смеси и станок с гидравлическим прессом.

Станок должен иметь давление пресса не менее 40 тонн, износостойкую матрицу с твёрдостью деталей от 40 единиц по Бринеллю, с толщиной стенки формы не менее 20 мм. Обязательно наличие электронных датчиков на глубину засыпки смеси и на толщину кирпича, это позволит контролировать равномерность высоты кирпича.

Станок для производства лего кирпича состоит из узлов:

Станина.
Загрузочный бункер.
Дозатор.
Формовочная камера.
Матрица.
Пресс гидравлический.
Насос масляный.
Электродвигатель.

Сырье для производства лего кирпича.

Существует несколько рецептов состава смеси для производства лего кирпича, но чтобы кирпич по характеристикам соответствовал климатическим условиям нашей страны, он должен состоять из таких компонентов:

Цемент 500Д-0 (без присадки) – 10 — 20%.
Наполнитель отсев щебня.
Если требуется получить цветной кирпич, в смесь добавляется цветной пигмент – 3%.

Для хорошей первоначальной прочности кирпича рекомендуется использовать отсев из неравномерных сколов камня с острыми краями.

Чем больше фракция отсева, тем больше жёсткость кирпича, которая достигается переплетением и спайкой фракций отсева. Но чтобы уплотнить крупнозернистую смесь до состояния монолита потребуется пресс с давлением не менее 40 тонн.

Каждый производитель лего станков предоставляет своим покупателям рекомендуемые составы смеси для производства кирпича.

Лего кирпич технология производства.

Технология производства лего кирпича довольно проста.

В смеситель засыпаются просеянные компоненты, замешивается сухая смесь.

Далее по транспортёрной ленте смесь засыпается в приёмный бункер станка.

Из бункера смесь попадает в дозатор, из которого высыпается в форму матрицу нужное количество смеси.

Включается гидравлический пресс, смесь в форме прессуется.

Пресс поднимается, рычажный механизм поднимает из матрицы выдвижную платформу вместе с кирпичом.

Кирпич снимают со станка в ручную или с помощью автоматической линии и укладывают на поддон, где он набирает окончательную прочность в течение 30 дней.

Бизнес производство кирпича лего.

Открывать бизнес на производстве кирпича лего рентабельно, если в вашем регионе есть гранитный карьер, ведь придётся закупать основной компонент для производства отсев щебня.

Что касается лего станков, то стоимость их довольно разная, зависит от степени автоматизации процесса производства кирпича и мощности пресса. Как было уже сказано, чтобы производить качественный кирпич, станок пресс должен быть не менее чем на 40 тонн.

Цены на станки можно посмотреть в интернете, при покупке оборудования производитель проводит обучение работе на станке.

Производство кирпича лего довольно перспективное направление бизнеса, но при покупке оборудования нужно ориентироваться на показатели производимого кирпича который должен обязательно соответствовать ГОСТам.

Собери машину для рисования из кубиков LEGO

Эта машина для рисования создает невероятные рисунки на бумаге! Нам всем очень понравилось наблюдать за тем, как он рисует узоры. Концепция похожа на игрушку спирограф, но принцип ее работы отличается. Моторизованная рука рисует одну и ту же фигуру снова и снова, а бумага вращается под ней.

Вот видео работы машины:

Вот некоторые из наших дизайнов. Разве это не круто? Увлекательно наблюдать за ним в действии. В этом проекте также присутствует некоторая аккуратная математика. Я спросил своего сына, считает ли он, что между зубьями шестерни и нарисованным рисунком есть связь. Шестерня, которая вращает пластину, имеет 27 зубьев, и угадайте, что на бумаге — 27 точек!

Как собрать свой собственный чертежный станок LEGO®

Дизайн этого станка не принадлежит нам — мой сын нашел его на YouTube на сайте JK Brickworks, а затем зашел на его сайт за инструкциями. Для получения инструкций нажмите здесь: Чертежная машина на JK Brickworks. Мы использовали PDF-версию инструкции по сборке. Мой 13-летний сын без труда следовал инструкциям! Мы были настолько впечатлены видео, что не были уверены, сможет ли он действительно заставить машину работать. Что ж, с первого раза получилось отлично! Это потрясающий дизайн. Эйдан сделал несколько замен там, где у нас не было нужных кирпичей, и все обошлось. Вам потребуются все правильные шестеренки, но для рамы можно немного схитрить.

Совет: мы использовали гелевые ручки, и они работали хорошо. Вам понадобится ручка, которая легко пишет. Кроме того, мы обнаружили, что плотная бумага работала немного лучше, чем белая копировальная бумага. Казалось, что это обеспечивает нужное количество трения для пера. Вероятно, вам придется поэкспериментировать с ручками и бумагой, которые у вас есть.

В поисках подходящих кубиков

Для сборки этого проекта вам понадобится набор LEGO® Power Functions (партнерская ссылка). Он поставляется с двигателем, подсветкой, выключателем и батарейным блоком и требует 6 батареек типа АА. Я настоятельно рекомендую установить силовые функции! Мы использовали его для многих вещей, например, для нашей машины для украшения яиц LEGO®.

Если вам нужны отдельные шестерни или другие детали, я рекомендую заказывать их в Brick Link (http://bricklink.com). Он похож на eBay, за исключением того, что это все кубики и наборы LEGO®. Имейте в виду, что каждый продавец взимает плату за доставку индивидуально, поэтому вам лучше найти кого-то, у кого есть несколько вещей, которые вам нужны, а не заказывать у кучи разных продавцов.

Удачи в строительстве! Если вашим детям нравятся машинки LEGO®, вот еще, что стоит попробовать:

Сборка станка для обжима бумаги и рисования кругов LEGO® (энергия не требуется)
Собери вертушку LEGO® Fidget Spinner
Собери раздатчик конфет LEGO®

Мы участвуем в неделе LEGO® на этой неделе (12–16 июня) вместе с другими талантливыми блоггерами! Приходите проверить все мероприятия недели LEGO®.

LEGO® является товарным знаком группы компаний LEGO®, которая не спонсирует, не санкционирует и не поддерживает этот сайт.

Мастерский проект: LEGO Art Machines

Соберите робота, который рисует во время движения.

Этот проект берет классическое мастерское занятие — машинки для рисования — и придает ему новый вид LEGO! Художественные машины — это приспособления для рисования, приводимые в движение мотором LEGO. Добавьте маркеры к деталям LEGO, чтобы создать удивительные и восхитительные художественные машины, которые рисуют узоры во время движения.

Материалы

Мы думаем об этих материалах как о предложениях и источниках вдохновения для учащихся, чтобы они развивали свои идеи дальше, поэтому, пожалуйста, переделывайте, повторяйте и усложняйте их по-своему.

☐ Motor : LEGO M-Motor с аккумуляторным блоком.

☐ Маркеры: Или любой инструмент для рисования.

☐ Подставка для ручек: Поэкспериментируйте с ершиками для труб, зажимами и резинками или распечатайте на 3D-принтере свою собственную подставку для ручек LEGO (подробнее ниже).

☐ детали LEGO Technic: детали LEGO предлагают множество возможностей для исследования движений, механизмов и связей.

☐ Бумага: Используйте бумагу, чтобы создать большую поверхность для прыжков, переворотов и вращения машин.

Наборы художественных машин

Чтобы продвинуть процесс прототипирования и расширить группу людей, тестирующих это задание, мы собрали наборы в качестве отправных точек и раздали их широкой группе соавторов.
Загрузить список материалов комплекта
Заказать у Brick Owl

Начало работы

После того, как вы соберете материалы, посмотрите это видео, чтобы узнать, как построить свою собственную художественную машину. Этот проект дает возможность изучить связи, создание шаблонов, итерацию и то, как небольшие изменения могут оказать большое влияние на его движение.

Сделать держатель для ручек

Как ваша художественная машина будет держать маркер? Вы можете использовать такие материалы, как малярная лента , стяжки и резиновые ленты , или даже попробовать приклеить технический брус к прищепке . Экспериментируйте, комбинируя внешние материалы с LEGO.

Мы также потратили много времени на разработку и тестирование держателя для ручек, совместимого с LEGO. Вы можете напечатать наши 3D-принтеры, используя этот STL-файл, или создать свой собственный.

Подробнее о нашем процессе и о том, как распечатать свой собственный →

Построить базовую модель

Мы обнаружили, что полезно иметь двигатель и аккумулятор, соединенные вместе в одном блоке. Мы разработали серию идей «базовых моделей», чтобы помочь учащимся начать с нескольких примеров различных типов движения, прежде чем прикреплять маркеры. Каждая из этих базовых моделей может служить отправной точкой для повторного микширования, повторения и усложнения по мере того, как учащиеся следуют своим собственным путем.

Эти 3 образца базовых моделей имеют смещения массы (вверху слева), соединений (вверху справа) и тяги (внизу слева). Посмотрите, как они двигаются, на видео ниже (внизу справа).

Бери дальше

Есть возможные направления, по которым можно пойти при создании художественной машины. Посмотрите это видео и обратите внимание на различия между ними.

Какие движения и механизмы вы заметили? Что вас удивляет в каждой машине?

Используйте эти примеры в качестве вдохновения, а следующие подсказки — в качестве отправной точки для вашего исследования Art Machine.

Изобретите новые держатели для ручек.
Проверьте зажимы для бумаг, прищепки, ленту
и другие материалы.

Используйте хулахуп, чтобы ограничить движения.
