Самодельная УЗ-ванна (НУЖНА ПОМОЩЬ) — Сообщество «Сделай Сам» на DRIVE2

Добрый день. По специфике работы понадобилась мне ультразвуковая ванна для очистки деталей от загрязнений. Просмотрев предложения для покупки, понял что такой бюджет мне не потянуть. Решил делать самостоятельно. Так вот, купил на металлоприемке ванну нержавеющую на 20 литров. Такую же как на картинке только без перегородки.

Задумка следующая. Внутри ванны будет располагаться ТЭН со встроенной термопарой на 80 гр., будет установлен циркуляционный насос немощный для создания, собственно, циркуляций моющей жидкости, и также будет установлен ультразвуковой элемент, шо будет создавать кавитационный эффект для очистки деталей в самых неожиданных местах.

Прочитав множество информации в интернете на тему "УЗ мойка своими руками", вычитав кучу умных слов по типу "генератор резонансной частоты", "пьезоизлучатель" и далее и страшнее, понял что надо ограничить по-максимуму сборкой "из коробки". Поэтому на просторе китаймаркета нашел следующую загогулину:

Излучатель + плата генератора. И тут первый возник вопрос: на некоторых лотах с такой же платой идет один излучатель, на некоторых два, на сколько же она расчитана излучателей?

Потому что на самой плате прослеживается один вход и один выход

Из первого возникает второй вопрос: Если я хочу к примеру на свою мойку приклеить излучателей так 6, плат мне тоже нужно будет 6, или как это регулируется и устанавливается?

Вопрос третий: Приклеиваются я так понял на сло эпоксидки прямо к корпусу ванны, однако зачем нужна бобышка на резьбе: Или ее регулируешь на точное соприкосновение с мойкой, а приклеиваешь по кругу?

Поэтому вопросы к реально понимающим людям: Как от начала до конца реализовать мне функцию ультразвука при помощи данных комплектующих?

На просторах интернетиума нашел еще вот такую фотографию

Полный размер

Тут они запаралеллены. Если мне также поставить в ряд, одна плата потянет их?

Заранее спасибо.

www.drive2.ru

Ультразвуковая ванна своими руками: самодельная конструкция, как собрать, изделия для чистки форсунок, как сделать самому

Использование ультразвука привело ко многим открытиям. Например, в последнее время очень большое распространение получили ультразвуковые ванны. Они используются для очистки разных деталей, механизмов и даже украшений. На сегодняшний день их можно не только купить, но и сделать своими руками, если знать все правила монтажа.

Особенности

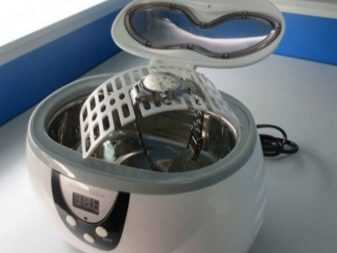

Ультразвуковая ванна представляет собой емкость, в которой можно очищать разные предметы при помощи ультразвуковых волн. Несмотря на то что это довольно сложный механизм, внешне конструкция выглядит очень просто. Она состоит из емкости, специального генератора, который отвечает за преобразование энергии и трансформатора.

Существуют более простые модели, и более сложные, которые помогают справляться с самыми трудными задачами. Емкость прибора варьируется от одного до тридцати литров. Конструкцию дополняет излучатель, который работает в диапазоне до сорока герц. Он находится под самым дном емкости, а управление происходит с помощью электроники.

Как понятно из названия, работает данный прибор за счет ультразвуковых волн. В ванну наливается жидкость, которая под действием генератора заполняется пузырьками. Высокое давление в емкости приводит к тому, что все эти пузырьки лопаются. Именно за счет этого и происходит очищение вещей, погруженных в емкость. Процесс чистки пузырьками называется кавитацией. Чистка может занять от нескольких минут до нескольких часов.

Нетрудно догадаться, что ультразвуковая ванна имеет много преимуществ:

  • с ее помощью производится эффективная борьба с коррозией;
  • обработка загрязненного предмета занимает очень мало времени;
  • для удаления ржавчины не нужно прикладывать физических усилий;
  • с помощью ультразвука можно очистить предметы, не оцарапав их;
  • в таких ваннах делают не только промывку, но и полировку предметов.

Назначение

Ультразвуковая ванна предназначена для очистки разных предметов от загрязнения в труднодоступных местах. Это могут быть некоторые элементы в стиральных машинках, или, например, драгоценные украшения.

Она применяется во многих сферах производства.

  • Медицина. Такую ванну очень часто используют для того, чтобы стерилизовать хирургические инструменты. Применяют и в стоматологии, и даже в гинекологии. Также очищают некоторые элементы в оптических приборах, которые могут быть подвержены коррозии. Самым безопасным способом их очистки считается именно ультразвуковая ванна.
  • Ювелирное производство. Мелкие производители часто пользуются конструкцией, сделанной своими руками. Большим спросом пользуется услуга очищения драгоценностей, которые потеряли свой внешний вид. Так, налет на серебре или золоте можно удалить буквально за двадцать или тридцать минут. При этом металлические изделия будут выглядеть как новые.
  • Оргтехника. В типографиях такой вариант используют для очищения печатных головок. Также его применяют для удаления загрязнений в принтерах и плоттерах. Это позволяет намного продлить срок их службы.
  • Автосервис. Работники автосервиса часто используют такой вариант чистки для промывки разных запчастей. Наиболее распространенным является очищение форсунок. Этот механизм представляет собой обычный клапан, с его помощью дозируется подача топлива. Загрязнения с форсунки крайне трудно удалить, но ультразвуковая ванна справится с этой задачей быстро, не повредив деталь при этом.
  • Телефоны. Даже телефону, который попал в воду, можно дать вторую жизнь. Для этого в сервисных центрах используют совсем небольшие ванночки. Мастера снимают все детали, для которых соприкосновение с водой может быть опасным, и опускают плату прямо в ванночку.

Затем заливают содержимое специальным раствором, выбирают нужную частоту и включают на некоторое время прибор. После такой процедуры телефон будет работать не хуже, чем до этого.

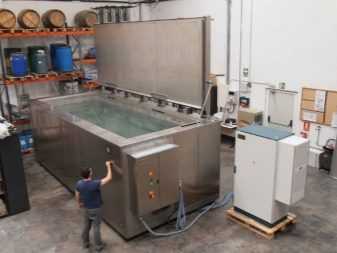

  • Промышленные предприятия. Очень часто ультразвуковое очищение применяют в машиностроении. С его помощью удаляют загрязнения с габаритных деталей и инструментов. На таких предприятиях ванны имеют большие размеры, и очистка может длиться несколько часов подряд.

Также любое металлическое изделие можно не только очистить, но и спасти от старения. Достаточно только опустить его на несколько минут в ванну. В домашних условиях тоже можно почистить разные бытовые приборы и дать им вторую жизнь. Но не у каждого человека такая ванна имеется в наличии, да и покупать ее не каждый захочет. Поэтому многие задумываются о том, как сделать ее самим.

Как сделать своими руками?

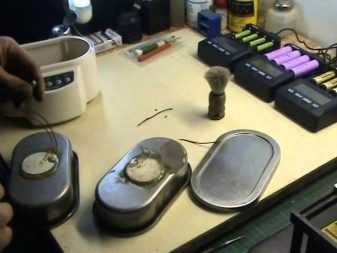

Многие мастера изготавливают такие ванночки в домашних условиях своими руками. Схема создания достаточно проста, для изготовления конструкции необходимо лишь уметь пользоваться паяльником. С его помощью изготавливается специальная плата, то есть центр всего прибора.

Чтобы самому собрать такую конструкцию, понадобятся следующие детали.

  1. Металлическая основа. Это может быть любая подходящая емкость, например, тазик или кастрюля. Для домашнего использования хватит емкости в один литр.
  2. Керамический сосуд. Это основа ультразвуковой ванны, она должна быть качественной и без повреждений.
  3. Насос. Он используется для подачи очищающего раствора в ультразвуковую ванну.
  4. Трансформатор. Качественный импульсный трансформатор используется для того, чтобы постоянно поддерживать в емкости должный уровень напряжения.
  5. Магниты. Понадобится от четырех до пяти магнитов. Можно использовать как старые, так и новые изделия. Приобрести их можно в любом магазине хоз. товаров.
  6. Катушка с ферритовым стержнем.
  7. Небольшой кусок пластиковой трубы (примерно два сантиметра). Через нее происходит подача жидкости, которая используется в процессе очищения.
  8. Клей. Для креплений используется специальный эпоксидный клей.

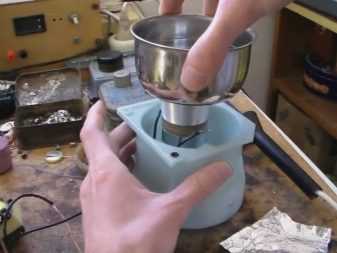

Когда все детали заготовлены, можно приступать к изготовлению самодельной ультразвуковой ванночки.

  • Первое, что необходимо сделать – это намотать на трубу из пластмассы катушку так, чтобы ферритовый стержень свободно свисал. Сильная фиксация ему не нужна. Затем на конец стержня прикрепляется магнит. Сооруженная конструкция называется излучателем.
  • Далее, на дне небольшого сосуда из фарфора или керамики делаются отверстия. Они необходимы для того, чтобы можно было вставить заранее изготовленный излучатель. Затем этот сосуд нужно зафиксировать в приготовленной емкости. После этого прикрепляются трубы, которые и подают жидкость, а также служат для ее слива.

Чтобы волны ультразвука проходили прямо в емкость, нужно прикрепить эпоксидным клеем сам излучатель строго по центру.

  • Для хорошей зарядки нужен импульсный генератор. Его можно взять из уже непригодного телевизора, подойдет и старый компьютер.
  • После того как конструкция будет полностью собрана, нужно сделать пробный запуск. Однако перед этим необходимо еще раз тщательно все проверить и осмотреть.
  • Обязательно нужно проверить наличие жидкости. Ведь ее отсутствие может привести к тому, что стержень будет разорван на кусочки. Также нужно помнить, что предметы, находящиеся внутри конструкции, нельзя трогать руками в процессе работы.

Протестировать готовую конструкцию можно при помощи обычной фольги. Для этого ее нужно опустить в готовый раствор и включить прибор. Если все сделано правильно, то фольга должна полностью раствориться в одно мгновение.

Правила использования

Прежде чем очистить необходимый предмет, нужно ознакомиться с правилами эксплуатации прибора.

  1. В резервуар из нержавеющей стали необходимо залить жидкость для очистки. Выбор этой самой жидкости зависит от того, с каким типом загрязнения приходится работать.
  2. Положить предмет для очистки в готовый раствор. Жидкость должна покрыть его полностью. Очень важно, чтобы емкость была заполнена не менее, чем на две трети объема.
  3. Подключить ультразвуковую конструкцию.
  4. Проверить, появились пузырьки или нет. Если да, значит, прибор работает.
  5. Время нахождения предмета в ванне варьируется от нескольких минут до нескольких часов. Это зависит от степени его загрязненности.
  6. По окончании процедуры очистки нужно вытащить предмет из ванны.
  7. Затем отключить прибор от сети и обязательно слить воду.
  8. Последний этап – это просушка ультразвуковой ванны.

Чем лучше ухаживать за такой конструкцией, тем дольше она прослужит. Ведь ремонт ее очень хлопотное дело, к тому же не всегда эффективное.

Советы

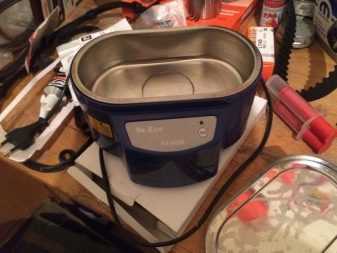

Покупая ультразвуковую ванну, необходимо определиться, как она будет использоваться. Ведь от этого зависит объем емкости и, соответственно, цена конструкции. Очень дорогие модели, которые используются для очистки крупных предметов или деталей, могут дополнительно иметь сенсорное управление или усовершенствованную автоматику.

Также существуют и конструкции, которые имеют таймер. Это позволяет контролировать время очистки. Но такие модели нужны далеко не всем и простым пользователям обычно хватает ванночки небольших размеров без каких-либо дополнительных модификаций.

Первое, что нужно сделать перед использованием ультразвуковой ванны – внимательно прочитать инструкцию. Важно знать, что для очищения предмета от загрязнения можно использовать разные растворы. Это может быть как обычная вода, так и спирт или даже покупные растворители. Все зависит от того, что нужно очистить. Это может быть испачканная жиром поверхность или ржавый предмет.

Очищающую жидкость для ультразвуковой ванны вполне можно приготовить своими руками. Существуют разные виды растворов.

  • Спиртовой. Чаще всего используется для очистки микросхем. Он предотвращает замыкание и справляется с теми случаями, где очистка водой невозможна. По цене он один из наиболее доступных, а результат использования не разочаровывает.
  • Бензин. Используется крайне редко, так как он очень взрывоопасен. Когда начинает работу излучатель, аппарат сильно нагревается, пары бензина скапливаются возле него, это может привести к взрыву. Такой очиститель применяется для обработки загрязненных автомобильных деталей. Но если есть возможность использовать другие растворы, то лучше выбрать именно их. Для этого подойдут и порошковые составы, и смеси из любых моющих средств.
  • Дистиллированная вода. Такой вариант используется для щадящей обработки вещей. Но если изделие слишком загрязнено, то можно добавить в воду химические средства. Например, очищая золотые или серебряные предметы, а также любую оптику, можно добавить в раствор десять процентов нашатырного спирта или обычного средства для мытья окон.

Включая ванну, можно услышать жужжащий звук. Этому способствует появление на поверхности большого количества пузырьков. Так что в характерном звуке нет ничего плохого.

Рекомендуется использовать для погружения предмета в раствор специальные контейнеры или корзины. Это даст некоторую защиту емкости. Нельзя руками лезть в емкость, когда работает ванна. Обязательно нужно пользоваться резиновыми перчатками для безопасности. Также не нужно включать пустое, то есть без жидкости, устройство. Ванна может сгореть.

Самодельные конструкции нужно проверять с особой тщательностью. Если ванна покупная, то лучше приобрести конструкцию, имеющую глубокую чашу, чем широкую и неглубокую. При покупке нужно обязательно проверить прибор на исправность.

Изучив все тонкости устройства ультразвуковой ванны, можно с уверенностью сказать, что сделать ее своими руками не так уж и трудно. И тогда даже в домашних условиях можно очистить любой загрязненный предмет, требующий этого. А если сделать конструкцию своими руками не удастся, то всегда можно заказать готовое изделие высокого качества из предложенного современными производителями ассортимента.

О том. как работает ультразвуковая ванна, смотрите в следующем видео.

wlooks.ru

описание конструкции и область применения, устройство и принцип действия

Времена научно-технического прогресса не проходят даром. Техника работает, выходит из строя, загрязняется. Иногда продлить срок службы изделия можно простой очисткой деталей от накопившейся грязи. Поэтому всё большую популярность набирают ультразвуковые ванны.

Основное место использования этих приборов — автосервис. Но и во многих других отраслях они бывают необходимы. В мастерских по ремонту компьютеров такая штука может пригодиться для очистки головок засохших картриджей от принтеров. В больницах с помощью ультразвуковой ванночки можно очищать хирургические и оптические инструменты, а также приборы. Да и дома бывает необходимость иметь такое приспособление всегда под рукой. Вот и возникает у многих людей вопрос: где взять схему ультразвуковой ванны, чтобы сделать её своими руками?

Что такое ультразвуковая ванна?

Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком. Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.

Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.

Схема устройства

Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические. Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.

Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.

Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.

Процесс очистки происходит следующим образом:

  • в специальную ёмкость наливается очищающий раствор;
  • в раствор опускается предназначенный для очистки предмет;
  • включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
  • эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.

Сфера применения ультразвука

Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:

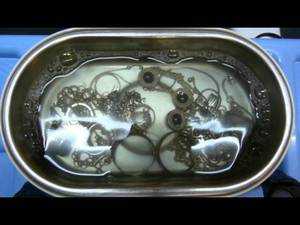

  • ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
  • всё что связано с оптикой эффективно поддаётся очистке в ёмкостях с очищающим раствором;

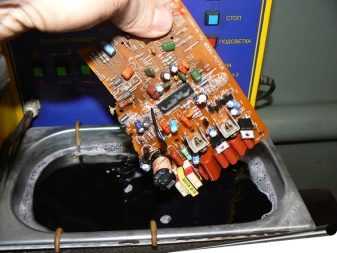

  • кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
  • в химической промышленности кавитацией увеличивают скорость реакций;
  • автопром и типография промывают детали и узлы механизмов;
  • оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.

Как собрать ультразвуковые ванны своими руками?

Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.

Чтобы самому собрать ультразвуковой прибор для очистки, нужно хоть немного разбираться в физике. Тем, кто в школе собирал радиоприёмники, будет намного проще сделать своими руками такой прибор.

Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:

  • стальной каркас для крепления в нём всех элементов;
  • насос для нагнетания жидкости в ванну;
  • импульсный трансформатор для повышения напряжения;
  • любой сосуд из керамики;
  • магниты от старого динамика;
  • катушку с ферритовым стержнем;
  • небольшая трубка из стекла или пластмассы;
  • и, конечно же, жидкость, которая будет использоваться в работе.

Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.

  1. На пластмассовую (стеклянную) трубку наматывается катушка. Ферритовый стержень не надо никуда убирать или приматывать: он так и остаётся висеть. Один конец ферритового стержня должен быть свободным. На него одевается магнит от динамика. Таким образом, получается магнитострикционный преобразователь или излучатель ультразвука.
  2. Керамический сосуд крепится в стальном каркасе. Это и будет нашей ванночкой.
  3. В дне керамического сосуда сверлится отверстие, в которую вставляется получившийся магнитострикционный преобразователь.
  4. В ванночке (керамическом сосуде) делаются два отверстия для залива и слива жидкости.
  5. В зависимости от того какой объём нужен в ультразвуковой ванне, своими руками можно установить и насос. В больших ёмкостях насос придётся ставить для ускорения поступления жидкости.
  6. Так как напряжение в сети постоянно, понадобиться импульсный трансформатор. Такой трансформатор можно найти в старом компьютере или телевизоре.
  7. Схема готова - осталось её испытать. Если возникнут недоделки их сразу же можно устранить.

Что надо знать при работе с ультразвуковыми ваннами?

Ультразвуковые ванны своими руками можно собрать и они будут работать. Но, как и в случае с изделиями заводской сборки, не стоит забывать о некоторых правилах.

  1. В первую очередь соблюдать правила электрической и пожарной безопасности.
  2. Перед началом работ обязательно провести внешний осмотр агрегата, тем более, если он сделан самостоятельно.
  3. Во время работы установки нельзя руками трогать жидкость или очищаемую деталь. Если такое необходимо сделать, то обязательно на руках должны быть резиновые перчатки.
  4. Без жидкости в ванночке работать с установкой нельзя. Собранные ультразвуковые ванны своими руками имеют открытый ферритовый стержень, который сам по себе очень хрупкий. При отсутствии рабочей среды ферритовый стержень просто разлетится на куски. В этом случае можно пострадать и от осколков, и от поражения электрическим током.
  5. Если проводится чистка мелких изделий, то их лучше всего поместить в ванночку в стакане с чистящей жидкостью, а саму ёмкость заполнить простой водопроводной водой.

vanna.guru

своими руками, чистка форсунок ультразвуком, схема и жидкость, ремонт самодельной УЗ мойки

Быстро очистить труднодоступные места в сложных технологических узлах можно с помощью ультразвуковой ванны Очистить предметы от различных загрязнений, наподобие ржавчины, налета, грязи поможет приспособление, под названием ультразвуковая ванна. Изготовить ее можно самостоятельно. Для этого вам нужно иметь под рукой необходимый набор материалов и инструментов, и строго следовать этапам технологии изготовления прибора.

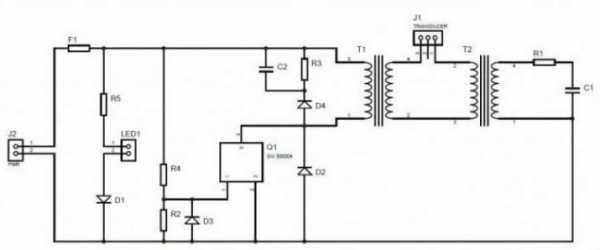

Ультразвуковая ванна своими руками: схема прибора

Ультразвуковая виброванна – это очень простое устройство, которое качественно работает, и позволяет быстро и эффективно избавить предметы от загрязнений на разных деталях, инструментах и узлах. Применяется данный прибор для изделий, механическая очистка которых категорически запрещена.

Ультразвуковой ванной называется емкость, которая изготовлена из легированной стали. Ее стандартный объем 2 литра. Такая вместимость позволяет очищать единовременно несколько предметов, небольших по размеру. Для промышленных предприятий существуют ванны на 10 и более литров.

Смастерить ультразвуковую ванну своими руками можно, если предварительно изучить схему прибора

Принцип работы агрегата заключается в воздействие на предметы посредством ультразвука, где частота колебаний превышает 18 кГц. Запустившись, механизм наливает в емкость раствор, и под воздействием генерации образуется большое количеством пузырьков. Молекулярные шарики воздуха, которые образуются, плотно обволакивают погруженные в жидкость изделия, притягивают к себе грязь и лопаются под давлением. Такая технология позволит очистить самые неподдающиеся ручной обработке места. При этом сохраняется целостность поверхности изделий и конструкции в целом.

Ультразвуковые ванны эффективно применяют для удаления:

При попадании в такую емкость любой элемент, который покрыт плотным слоем коррозии, очистится от ржавчины с легкостью и быстротой.

УЗ ванна своими руками: материалы для изготовления

Ультразвуковую ванну возможно купить в магазине, или сделать своими руками. Для того, чтобы самостоятельно соорудить такое устройство, необходимо определиться с материалами, которые понадобятся, и тщательно изучить этапы изготовления и технологию.

Перед тем как приступить к изготовлению УЗ ванны, необходимо подготовить материалы и инструменты для работы

Для сборки конструкции вам понадобятся:

  • Емкость. Для нее подойдет любой каркас из нержавейки. Он послужит основой для погружений в него изделий.
  • Небольшая пластмассовая трубка из прочного материала или стекла.
  • Насос для того, чтобы в ванну можно было подать жидкость.
  • Круглый магнит. Подойдет и со старых динамиков.
  • Катушка, у которой стержень из феррита.
  • Керамический или из другого материала сосуд.
  • Импульсный трансформатор.

Также вам понадобится отмывочная жидкость для применения в ультразвуковой ванне, которая будет пользоваться.

Как выбрать жидкость для ультразвуковой ванны и для чего она нужна

На сегодняшний день чистить поверхности с помощью ультразвуковых ванн становится обычным явлением. Данные устройства используют практически везде, и во всех видах производств. Однако, наиболее популярны они в ювелирном деле, чистке предметов, относящихся к личной гигиене, ремонте электроники, а так же в автомастерских.

Купить прибор для такой чистки не сложно, как и изготовить его своими руками, а вот отыскать специализированную жидкость, которая используется в ультразвуковых ваннах – достаточно сложная задача. Если вы не можете найти данную жидкость в продаже, то можете воспользоваться советами по ее самостоятельному изготовлению. Но, следует знать, что самодельная жидкость для ультразвуковых ванн не будет универсальной. Для очистки некоторых приборов все же придется искать оригинальный вариант.

Для того чтобы быстро очистить поверхность с помощью ультразвуковой ванны, следует правильно выбрать специальную жидкость

Однако, прежде, чем идти покупать данный продукт, или браться за его изготовление, нужно четко определить сферу его использования. Ведь для разного вида материалов подходит различный вид жидкостей.

Ремонт ультразвуковой ванны: последовательность работ

Как бы ни был хорош и качественен прибор, к сожалению, участь у всех одна, и рано или поздно даже ультразвуковая мойка выйдет из строя. И сразу же становится острой проблемой вопрос ее ремонта. Дело в том, что данная установка не особенно распространена в быту, и лишь специалисты с большим опытом могут сказать, что им приходилось иметь дело с таким прибором.

Однако, ремонтировать агрегат нужно, и если вы делали его самостоятельно, то уж и чинить ванну уж точно вам. С чего же начать? Лучше всего с внешнего осмотра. Проверьте, есть ли повреждения на корпусе, не тарахтит ли чего в нутрии, не порван ли сетевой кабель. Если видимых повреждений нет, переходите к более глубокому анализу.

Произвести ремонт ультразвуковой ванны можно своими руками, главное – ознакомиться с пошаговой инструкцией

Из внутренних элементов могут выйти из строя могут:

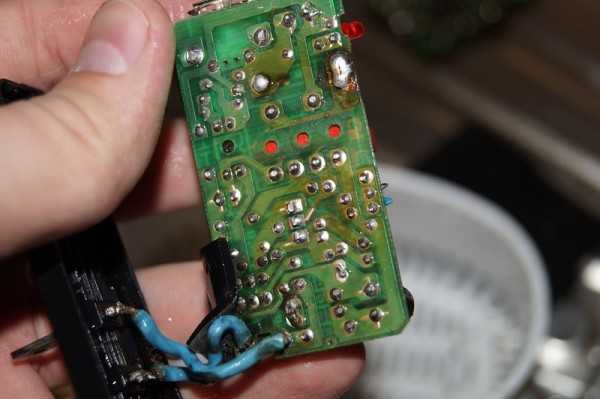

  • Плата электроники, которая установлена на дне и крепится к трём пластиковым стойкам, для держания плат;
  • Проводники питания;
  • Пьезоизлучатель;
  • Сетевой выключатель;
  • Гнездо под светодиод.

Вам остается лишь определить, какая из деталей вышла из строя, и заменить ее. Если же вы не уверены в своих силах, тогда обратитесь в мастерскую, где найдут специалиста, который сможет вам помочь.

Ультразвуковая ванна для чистки форсунок: особенности устройства

В конструкцию ультразвуковых приборов входят три элемента. Главный из них – излучатель, он преображает колебания электрического тока в механические, что при попадании в жидкость воздействует сквозь стенки емкости на находящееся в ней изделие.

Излучатель функционирует в системе импульсной подачи, и поэтому, очень важно в паузах между толчками контролировать стабильность условий. Процесс полностью контролируется. Исходя из сложности загрязнения, можно установить необходимое время, степень воздействия и частоту.

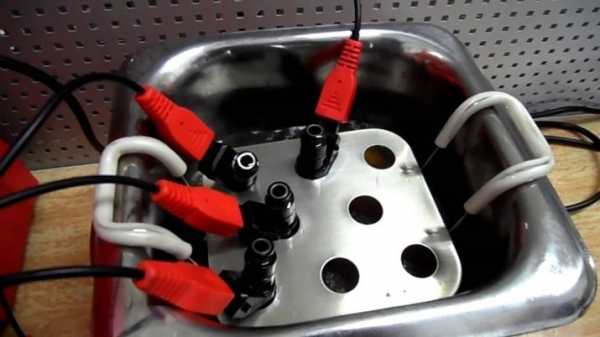

Для очистки форсунок можно использовать ультразвуковую ванну со специальной жидкостью

Качественная обработка предметов зависит от исправного функционирования следующих элементов:

  • Генератор частот, который выступает в качестве виновника появления вибраций;
  • Нагревательного элемента, который поддерживает определенную температуру жидкости в пределах 70 градусов.

Некоторыми конструкциями не предусмотрено наличие последнего компонента, и контроль за температурным режимом ведется вручную.

Чистка форсунок ультразвуком и другие виды промывки: область применения прибора

На сегодняшний день ультразвуковые ванные имеют широкое применение различных отраслях промышленности. Востребованность данного устройства обусловлена тем, что оно дает отличный результат на выходе, не идущий ни в какое сравнение с качеством обработки после традиционных методов очистки.

Если сравнивать ультразвуковую ванну с другими устройствами, то можно заметить, что ее схема, составленная при наличии базовых познаний физики и электроники, дает ряд преимуществ. Данный прибор очень прост в эксплуатации, и для приведения его в действие требуется просто заполнить емкость жидкостью для ультразвуковых ванн и включить процесс очистки.

Качественный эффект в приборе получается за счет высокой степени очистки от загрязнения даже в самых труднодоступных краях, хороших показателей функциональности, отсутствия повреждений на поверхности по окончании процесса очистки. Очищение предметов происходит с помощью мягких жидки средств, не имеющих в составе абразивных частиц.

Многие предпочитают промывать форсунки ультразвуком, поскольку это удобно и практично

Прибор очень активно эксплуатируется в следующих направлениях:

  • Медицине – для стерилизации лабораторных и хирургических инструментов;
  • Ювелирной промышленности – для очистки драгметаллов, утративших привлекательный внешний вид;
  • Типографии и при ремонте оргтехники – для промывания струйных устройств и печатных головок;
  • Машиностроении – для очистки от загрязнений крупногабаритных и труднодоступных деталей и узлов;
  • Химической промышленности – для убыстрения реакционных процессов.

Сотрудники автосервиса используют ультразвуковую ванну как очиститель двигателя, а так же для промывки инжекторов, фильтров, карбюраторов, и форсунок и других изделий из металла.

Ультразвуковая ванна своими руками (видео)

Перед покупкой такого предмета, как ультразвуковая промывочная ванночка необходимо определиться с областью его использования. Выбор зависит не только от объема емкости, но и от цены прибора. Наиболее дорогие модели, применяемые для обработки крупных деталей, обычно оснащены системой автоматики и сенсорным управлением. Для правильного выбора подходящей по функциям и характеристикам ванны, следует учитывать присутствие в конструкции прибора нагрева, который помогает достичь еще более качественного результата. Чем крупнее элементы, которые вы будете очищать, тем вместительнее должна быть емкость самой ванны.

megamasterok.ru

Сделать генератор для ультразвуковую ванну своими руками. Ультразвуковая ванна своими руками

Очистить предметы от ржавчины, грязи, налета поможет ультразвуковая ванна, изготовить которую можно своими руками. Для этого необходимо иметь определенное количество материалов и строго следовать правилам технологии изготовления прибора. Это достаточно простое устройство, позволяющее быстро и эффективно избавится от загрязнений на различных деталях, узлах и инструментах. Применяется прибор для изделий, чистка которых механическим способом категорически запрещается.

Что такое ультразвуковая ванна? Типы загрязнений

Ультразвуковая ванна представляет собой емкость, изготовленную из легированной стали, стандартного объема в 2 литра, что позволяет поместить туда единовременно несколько предметов небольшого размера. Для работы в условиях промышленного масштаба применяют ванны на 10 и 15 литров.

В основе работы устройства лежит воздействие на детали ультразвуком, частота колебаний которого превышает 18 кГц. После включения механизма жидкость, наливаемая в емкость, под действием генерации наполняется большим количеством пузырьков. Образовавшиеся молекулярные шарики воздуха плотно обволакивают погруженное изделие, притягивают грязь, лопаются под давлением. Использование такой технологии позволяет очистить самые недоступные для ручной обработки места. При этом не повреждается целостность поверхности и конструкции в целом.

Эффективно применение ультразвуковых ванн для удаления:

  • пленочных материалов;
  • защитных покрытий;
  • твердых налетов (нагаров, окислений, абразивных частиц).

При попадании в емкость любой элемент, покрытый плотным слоем коррозии, легко очищается от ржавчины.

В конструкцию ультразвуковых устройств входит три элемента. Излучатель является основным механизмом. Он преображает электрические колебания тока в механические, которые при попадании в жидкость воздействуют через стенки емкости на очищаемое изделие.

Излучатель работает в системе импульсной подачи, очень важно в перерывах между толчками следить за стабильностью условий. Весь проходящий процесс полностью контролируется. В зависимости от сложности загрязнения есть возможность установить нужное время, частоту и степень воздействия.

Качественная обработка деталей также зависит от исправности функционирования:

  • генератора частот – выступающего в качестве источника появления вибрации;
  • нагревательного элемента – поддерживающего постоянную температуру жидкости в 70 градусов.

Некоторые конструкции не предусматривают наличия последнего структурного компонента.

Область применения ультразвуковых ванн


Ультразвуковые ванные получили широкое применение во многих областях промышленности. Востребованность устройств обусловлена получением более действенного результата по сравнению с традиционными методами очистки.

Приборы активно эксплуатируются в следующих сферах:

  • медицине – для стерилизации хирургических и лабораторных инструментов;
  • ювелирном производстве – для очищения драгоценных металлов, потерявших привлекательность внешнего вида;
  • типографии и ремонте оргтехники – для промывки струйных элементов и печатных головок принтеров, плоттеров, МФУ;
  • машиностроении – для удаления загрязнений с крупногабаритных деталей и узлов;
  • химической промышленности – для ускорения реакционных процессов, при смешивании жидких растворов.

Сотрудники автосервисов используют ультразвуковую ванну при промывке инжекторов, карбюраторов, фильтров, форсунок. При ремонте компьютерной техники и мобильных телефонов такие приборы зарекомендовали себя как наиболее эффективные механизмы. Их применяют для удаления флюсовых наростов с мельчайших деталей. Целесообразно удалять налет со всех видов смесителей для ванной , металлических креплений к ним.

Преимущества применения

Если сравнивать с другими устройствами, схема ультразвуковой ванны, которая может быть составлена при условии знания базовых азов физики и электроники, имеет ряд преимуществ. Прибор достаточно прост в эксплуатации, для работы требуется просто наполнить емкость специальной жидкостью и можно начать процесс очистки.

Качественный эффект достигается за счет:

  • высокой степени устранения загрязнений даже в труднодоступных местах;
  • хороших показателей производительности – результат достигается через 2-3 мин нахождения детали в емкости;
  • отсутствия любых повреждений поверхностей по окончании процесса.

Очищение всех предметов осуществляется мягкими жидкими средствами, не имеющими в составе абразивных и агрессивных веществ. Поэтому целостность деталей остается не

codemake.ru

схема. Жидкость для ультразвуковой ванны

Приветствую. В этой статье я расскажу о том, как по несложным схемам изготавливается ультразвуковая ванна своими руками. Кроме того, вы узнаете о том, что собой представляет этот прибор, зачем он нужен и насколько он эффективен в работе.

Общие сведения

Если еще сравнительно недавно, очистка ультразвуком была чем-то из разряда фантастики, то сегодня бытовые приборы, работающие по этому принципу, приобретаются за небольшие деньги в небезызвестном китайском онлайн магазине. Впрочем, несмотря на то, что цена прибора доступна многим, можно попробовать собрать его самостоятельно.

Уверен, тема статьи будет интересна не только тем читателям, которые любят что-либо собрать своими руками, но и тем людям, которые до сих пор не определились с тем, нужен им прибор для ультразвуковой очистки или нет.

Все, что нужно знать о УЗ-ваннах

В большинстве мастерских, занятых ремонтом ювелирных украшений, мобильных телефонов и прочей бытовой электроники наверняка есть ультразвуковая ванна, с помощью которой можно без особых усилий отмыть те или иные загрязнения.


В сравнении с механическим способом удаления загрязнений, применение ультразвуковых ванн обеспечивает следующие преимущества:

  • Быстрое удаление загрязнений без необходимости что-либо мыть своими руками;
  • Удаление грязи из труднодоступных мест (особенно актуально для печатных плат и ювелирных украшений со сложной конфигурацией;
  • Отсутствие механических повреждений после окончания чистки.


Сфера применения прибора распространяется на такие области, как:

  • Ювелирные и реставрационные мастерские;
  • Мастерские по ремонту бытовых электроприборов;
  • Химические лаборатории и медицинские учреждения, где есть необходимость в тщательной очистке инструмента;
  • Мастерские по ремонту автотранспортных средств, где есть необходимость в тщательной очистке отдельных механизмов, узлов в сборе, аппаратуры и т.п.


Ультразвуковые ванны (далее по тексту УЗ-ванны) работают по принципу кавитации звукового давления, которое образуется в жидкой среде под действием ультразвука. То есть, в жидкости образуется большое количество гравитационных воздушных пузырьков и при их лопании возникает эффект звукового давления.


Чтобы было еще понятнее, каждый небольшой пузырёк воздуха лопаясь, создает эффект микровзрыва. Большое количество микровзрывов, пропорциональное количеству пузырьков в ванне создает давление, достаточное для отшелушивания частиц грязи, ржавчины и всего того, от чего вы бы хотели отмыть те или иные предметы.


Конструкция УЗ-ванны состоит из следующих компонентов:

  • Металлическая ёмкость, изготовленная из нержавеющей стали ;

Сфера применения прибора, в первую очередь, определяется размерами металлической ванны. Например, для очистки печатных плат чаще всего используются приборы с объемом до 1 литра. Для других нужд применяются более вместительные ванны.


  • Электронный ультразвуковой генератор – служит источником вибраций;
  • Излучатель – преобразовывает электрические колебания в механические и передает их на стенки емкости;
  • Блок управления, с которого задаются параметры режимов и продолжительности очистки.

Что использовать в качестве моющего средства


Нужно понимать, что УЗ-ванна, сама по себе, не моет, а всего лишь усиливает действие применённого растворителя. Поэтому так важно правильно подобрать ту жидкость для ультразвуковой ванны, которая будет соответствовать типу загрязнения.

Ни в коем случае нельзя включать пустую или полупустую ванну. Уровень жидкости должен составлять не менее 2/3 от высоты борта емкости. При меньшем уровне напряжение на генераторе резко увеличивается и в результате может потребоваться ремонт прибора.


Производители ультразвуковых ванн рекомендуют наливать в емкость специальные жидкости, такие как Zestron FA+, Flux-off, Solins-us и т.п. На практике покупатели приборов используют самые разные средства, начиная с дистиллированной воды и заканчивая растворителем уайт-спирит.


Чтобы добиться максимально возможного качества очистки металлических и полимерных предметов от различных загрязнений, могу посоветовать следующие средства: дистиллированная вода, бензин «калоша», любые спиртосодержащие средства для мытья стекол, ацетон (только для металлических предметов).


Если предполагается отмывать металлические предметы от ржавчины, рекомендую в качестве моющей жидкости использовать водный раствор ортофосфорной кислоты или преобразователь ржавчины.


В инструкции прибора указано то, что применение легковоспламеняющихся веществ в качестве моющих жидкостей запрещено. Это объясняется тем, что металлическая ёмкость в процессе работы устройства нагревается. Для того, чтобы применять ацетон или бензин, советую устанавливать режим небольшой длительности, в течении которого ванна не успеет нагреться.

Как собрать ультразвуковую мойку самому


Чтобы собрать ультразвуковую ванну своими руками, помимо

www.qiks.ru

Ультразвуковая ванна своими руками: самодельная конструкция, как собрать, изделия для чистки форсунок, как сделать самому

Использование ультразвука привело ко многим открытиям. Например, в последнее время очень большое распространение получили ультразвуковые ванны. Они используются для очистки разных деталей, механизмов и даже украшений. На сегодняшний день их можно не только купить, но и сделать своими руками, если знать все правила монтажа.

Особенности

Ультразвуковая ванна представляет собой емкость, в которой можно очищать разные предметы при помощи ультразвуковых волн. Несмотря на то что это довольно сложный механизм, внешне конструкция выглядит очень просто. Она состоит из емкости, специального генератора, который отвечает за преобразование энергии и трансформатора.

Существуют более простые модели, и более сложные, которые помогают справляться с самыми трудными задачами. Емкость прибора варьируется от одного до тридцати литров. Конструкцию дополняет излучатель, который работает в диапазоне до сорока герц. Он находится под самым дном емкости, а управление происходит с помощью электроники.

Как понятно из названия, работает данный прибор за счет ультразвуковых волн. В ванну наливается жидкость, которая под действием генератора заполняется пузырьками. Высокое давление в емкости приводит к тому, что все эти пузырьки лопаются. Именно за счет этого и происходит очищение вещей, погруженных в емкость. Процесс чистки пузырьками называется кавитацией. Чистка может занять от нескольких минут до нескольких часов.

Нетрудно догадаться, что ультразвуковая ванна имеет много преимуществ:

  • с ее помощью производится эффективная борьба с коррозией;
  • обработка загрязненного предмета занимает очень мало времени;
  • для удаления ржавчины не нужно прикладывать физических усилий;
  • с помощью ультразвука можно очистить предметы, не оцарапав их;
  • в таких ваннах делают не только промывку, но и полировку предметов.

Назначение

Ультразвуковая ванна предназначена для очистки разных предметов от загрязнения в труднодоступных местах. Это могут быть некоторые элементы в стиральных машинках, или, например, драгоценные украшения. Она применяется во многих сферах производства.

  • Медицина. Такую ванну очень часто используют для того, чтобы стерилизовать хирургические инструменты. Применяют и в стоматологии, и даже в гинекологии. Также очищают некоторые элементы в оптических приборах, которые могут быть подвержены коррозии. Самым безопасным способом их очистки считается именно ультразвуковая ванна.

  • Ювелирное производство. Мелкие производители часто пользуются конструкцией, сделанной своими руками. Большим спросом пользуется услуга очищения драгоценностей, которые потеряли свой внешний вид. Так, налет на серебре или золоте можно удалить буквально за двадцать или тридцать минут. При этом металлические изделия будут выглядеть как новые.

  • Оргтехника. В типографиях такой вариант используют для очищения печатных головок. Также его применяют для удаления загрязнений в принтерах и плоттерах. Это позволяет намного продлить срок их службы.

  • Автосервис. Работники автосервиса часто используют такой вариант чистки для промывки разных запчастей. Наиболее распространенным является очищение форсунок. Этот механизм представляет собой обычный клапан, с его помощью дозируется подача топлива. Загрязнения с форсунки крайне трудно удалить, но ультразвуковая ванна справится с этой задачей быстро, не повредив деталь при этом.

  • Телефоны. Даже телефону, который попал в воду, можно дать вторую жизнь. Для этого в сервисных центрах используют совсем небольшие ванночки. Мастера снимают все детали, для которых соприкосновение с водой может быть опасным, и опускают плату прямо в ванночку.

Затем заливают содержимое специальным раствором, выбирают нужную частоту и включают на некоторое время прибор. После такой процедуры телефон будет работать не хуже, чем до этого.

  • Промышленные предприятия. Очень часто ультразвуковое очищение применяют в машиностроении. С его помощью удаляют загрязнения с габаритных деталей и инструментов. На таких предприятиях ванны имеют большие размеры, и очистка может длиться несколько часов подряд.

Также любое металлическое изделие можно не только очистить, но и спасти от старения. Достаточно только опустить его на несколько минут в ванну. В домашних условиях тоже можно почистить разные бытовые приборы и дать им вторую жизнь. Но не у каждого человека такая ванна имеется в наличии, да и покупать ее не каждый захочет. Поэтому многие задумываются о том, как сделать ее самим.

Как сделать своими руками?

Многие мастера изготавливают такие ванночки в домашних условиях своими руками. Схема создания достаточно проста, для изготовления конструкции необходимо лишь уметь пользоваться паяльником. С его помощью изготавливается специальная плата, то есть центр всего прибора.

Чтобы самому собрать такую конструкцию, понадобятся следующие детали.

  1. Металлическая основа. Это может быть любая подходящая емкость, например, тазик или кастрюля. Для домашнего использования хватит емкости в один литр.
  2. Керамический сосуд. Это основа ультразвуковой ванны, она должна быть качественной и без повреждений.
  3. Насос. Он используется для подачи очищающего раствора в ультразвуковую ванну.
  4. Трансформатор. Качественный импульсный трансформатор используется для того, чтобы постоянно поддерживать в емкости должный уровень напряжения.
  5. Магниты. Понадобится от четырех до пяти магнитов. Можно использовать как старые, так и новые изделия. Приобрести их можно в любом магазине хоз. товаров.
  6. Катушка с ферритовым стержнем.
  7. Небольшой кусок пластиковой трубы (примерно два сантиметра). Через нее происходит подача жидкости, которая используется в процессе очищения.
  8. Клей. Для креплений используется специальный эпоксидный клей.

Когда все детали заготовлены, можно приступать к изготовлению самодельной ультразвуковой ванночки.

  • Первое, что необходимо сделать – это намотать на трубу из пластмассы катушку так, чтобы ферритовый стержень свободно свисал. Сильная фиксация ему не нужна. Затем на конец стержня прикрепляется магнит. Сооруженная конструкция называется излучателем.
  • Далее, на дне небольшого сосуда из фарфора или керамики делаются отверстия. Они необходимы для того, чтобы можно было вставить заранее изготовленный излучатель. Затем этот сосуд нужно зафиксировать в приготовленной емкости. После этого прикрепляются трубы, которые и подают жидкость, а также служат для ее слива.

Чтобы волны ультразвука проходили прямо в емкость, нужно прикрепить эпоксидным клеем сам излучатель строго по центру.

  • Для хорошей зарядки нужен импульсный генератор. Его можно взять из уже непригодного телевизора, подойдет и старый компьютер.
  • После того как конструкция будет полностью собрана, нужно сделать пробный запуск. Однако перед этим необходимо еще раз тщательно все проверить и осмотреть.
  • Обязательно нужно проверить наличие жидкости. Ведь ее отсутствие может привести к тому, что стержень будет разорван на кусочки. Также нужно помнить, что предметы, находящиеся внутри конструкции, нельзя трогать руками в процессе работы.

Протестировать готовую конструкцию можно при помощи обычной фольги. Для этого ее нужно опустить в готовый раствор и включить прибор. Если все сделано правильно, то фольга должна полностью раствориться в одно мгновение.

Правила использования

Прежде чем очистить необходимый предмет, нужно ознакомиться с правилами эксплуатации прибора.

  1. В резервуар из нержавеющей стали необходимо залить жидкость для очистки. Выбор этой самой жидкости зависит от того, с каким типом загрязнения приходится работать.
  2. Положить предмет для очистки в готовый раствор. Жидкость должна покрыть его полностью. Очень важно, чтобы емкость была заполнена не менее, чем на две трети объема.
  3. Подключить ультразвуковую конструкцию.
  4. Проверить, появились пузырьки или нет. Если да, значит, прибор работает.
  5. Время нахождения предмета в ванне варьируется от нескольких минут до нескольких часов. Это зависит от степени его загрязненности.
  6. По окончании процедуры очистки нужно вытащить предмет из ванны.
  7. Затем отключить прибор от сети и обязательно слить воду.
  8. Последний этап – это просушка ультразвуковой ванны.

Чем лучше ухаживать за такой конструкцией, тем дольше она прослужит. Ведь ремонт ее очень хлопотное дело, к тому же не всегда эффективное.

Советы

Покупая ультразвуковую ванну, необходимо определиться, как она будет использоваться. Ведь от этого зависит объем емкости и, соответственно, цена конструкции. Очень дорогие модели, которые используются для очистки крупных предметов или деталей, могут дополнительно иметь сенсорное управление или усовершенствованную автоматику.

Также существуют и конструкции, которые имеют таймер. Это позволяет контролировать время очистки. Но такие модели нужны далеко не всем и простым пользователям обычно хватает ванночки небольших размеров без каких-либо дополнительных модификаций.

Первое, что нужно сделать перед использованием ультразвуковой ванны – внимательно прочитать инструкцию. Важно знать, что для очищения предмета от загрязнения можно использовать разные растворы. Это может быть как обычная вода, так и спирт или даже покупные растворители. Все зависит от того, что нужно очистить. Это может быть испачканная жиром поверхность или ржавый предмет.

Очищающую жидкость для ультразвуковой ванны вполне можно приготовить своими руками. Существуют разные виды растворов.

  • Спиртовой. Чаще всего используется для очистки микросхем. Он предотвращает замыкание и справляется с теми случаями, где очистка водой невозможна. По цене он один из наиболее доступных, а результат использования не разочаровывает.
  • Бензин. Используется крайне редко, так как он очень взрывоопасен. Когда начинает работу излучатель, аппарат сильно нагревается, пары бензина скапливаются возле него, это может привести к взрыву. Такой очиститель применяется для обработки загрязненных автомобильных деталей. Но если есть возможность использовать другие растворы, то лучше выбрать именно их. Для этого подойдут и порошковые составы, и смеси из любых моющих средств.
  • Дистиллированная вода. Такой вариант используется для щадящей обработки вещей. Но если изделие слишком загрязнено, то можно добавить в воду химические средства. Например, очищая золотые или серебряные предметы, а также любую оптику, можно добавить в раствор десять процентов нашатырного спирта или обычного средства для мытья окон.

Включая ванну, можно услышать жужжащий звук. Этому способствует появление на поверхности большого количества пузырьков. Так что в характерном звуке нет ничего плохого.

Рекомендуется использовать для погружения предмета в раствор специальные контейнеры или корзины. Это даст некоторую защиту емкости. Нельзя руками лезть в емкость, когда работает ванна. Обязательно нужно пользоваться резиновыми перчатками для безопасности. Также не нужно включать пустое, то есть без жидкости, устройство. Ванна может сгореть.

Самодельные конструкции нужно проверять с особой тщательностью. Если ванна покупная, то лучше приобрести конструкцию, имеющую глубокую чашу, чем широкую и неглубокую. При покупке нужно обязательно проверить прибор на исправность.

Изучив все тонкости устройства ультразвуковой ванны, можно с уверенностью сказать, что сделать ее своими руками не так уж и трудно. И тогда даже в домашних условиях можно очистить любой загрязненный предмет, требующий этого. А если сделать конструкцию своими руками не удастся, то всегда можно заказать готовое изделие высокого качества из предложенного современными производителями ассортимента.

О том. как работает ультразвуковая ванна, смотрите в следующем видео.

thewalls.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
