Назначение

Q-BOX — это современный и быстрый способ произвести картонную коробку на собственном производстве, в любом количестве от одной штуки.

Вам больше не потребуется искать поставщиков, размещать заказы, организовывать складирование и учет коробок у себя на производстве.

Q-BOX — это очередной шаг к независимости от сторонних поставщиков, снижению брака и увеличению рентабельности вашего предприятия.

С помощью Q-BOX, вы можете изготавливать любые коробки для ваших продуктов по вашим требованиям и требованиям ваших клиентов. Это повышает ценность вашего продукта и предотвращает повреждение во время транспортировки и складского хранения.

Технические характеристики

Ширина картона, мин. / макс., мм.200 – 2600
Толщина картона, мин.
/ макс., мм.		2 – 7
Производительность, коробок в минуту5 – 14
Количество предустановленных шаблонов, шт.80
Количество продольных агрегатов, шт.8 (стандарт) 9 – 16 (опционально)
Минимальное расстояние между продольными ножами, мм.22
Минимальная высота коробки, мм.18
Кол-во мест для загрузки Z-картона, шт.1 (стандарт), 4 (опционально)
Типы используемого картонаZ-картон; листовой
Скорость перемещения поперечного ножа, м/мин.60
Скорость перемещения продольных ножей, м/мин.40
Установленная мощность, кВт2
Давление в пневмосистеме, bar7
Подключение электричества380
Температурный режим работы, С10 – 40
Программное обеспечениеORIMAK
Вес, кг. 2100
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Конструктивные преимущества

Управление станком

Цветной TouchScren — дисплей

Интерфейс управления станком полностью русифицирован.

Удобное расположение аварийной кнопки остановки. В зоне досягаемости оператора при любом положении пульта управления.

Эргономичная панель управления

Экран управления свободно поворачивается под нужным углом.

Touch Screen дисплей надежно защищен мощным металлическим кожухом.

При необходимости пульт управления может быть спрятан в корпус станка.

Расположение монитора позволяет свободно перемещаться вокруг станка, не цепляя и не задевая монитор, что добавляет безопасности оператору и предотвращает риск случайного повреждения дисплея.

Система подачи

Используйте листовой или бесконечный Z-картон, так как вам нравится.

Грамотно спроектированная система подачи картона в станок позволяет позиционировать материал одновременно в два потока.

Что дает такое решение:

  • сокращает процент неиспользуемого остатка по ширине картона до 25 %;
  • увеличивает производительность станка в 2 раза.

Стойка размотки картона

Специальная стойка для размотки бесконечного Z-картона.

Стойка для одного места подачи входит в стандартную комплектацию станка.

Стойка для хранения и автоматической подачи для четырех мест, поставляется опционально.

Две нулевые точки позиционирования

Оптимизируйте производительность и сокращайте отходы благодаря двум нулевым рабочим точкам

Две нулевые точки, с правой и левой стороны станка.

Данный функционал позволяет быстро перенастраиваться на работу с одной из стоп картона или же на работу одновременно с двумя пачками z-картона.



Позиционирование одной пачки картона по левому краю станкаПозиционирование одной пачки картона по правому краю станка
Позиционирование рабочих агрегатов по левой нулевой точкеПозиционирование рабочих агрегатов по правой нулевой точке



Поперечный резательно-рилевочный агрегат

Состоит из пары дисковых ножей

Первый дисковый нож имеет зубчатую форму, осуществляет высококачественную сквозную резку картона.

Второй дисковый нож продавливает картон, осуществляя рилевку линии сгиба будущей коробки.

В соответствии с заданной программой ЧПУ, пневматика опускает и поднимает каждый нож в нужно время, в нужном месте.

Слаженная работа ножей обеспечивается высококачественными электрокомпонентами и сервоприводом производства Yaskawa.

Продольные резательно-рилевочные рабочие группы

Каждая пара дисковых ножей одновременно осуществляет резку и рилевку будущей коробки в продольном направлении.

Перенастройка агрегатов с одного размера или типа коробки на другой происходит полностью автоматически менее чем за 10 секунд.

Высокая точность и скорость перенастройки обеспечивается сервоприводом Yaskawa.

Перемещение агрегатов происходит по призматическим направляющим.

Возможно установить до 16 продольных агрегатов.

Вырубка отверстий

Система для вырубки отверстий под ручки. Управляется сервоприводом. Управление агрегатом происходит с пульта управления.

Замена формы вырубного ножа позволяет получать отверстия любой формы.

Цепная передача на валах

Мощная двухрядная цепная передача имеет ряд серьезных преимуществ, в сравнении с ременной:

  • Долгий срок эксплуатации.
  • Точная синхронизация вращения рабочих валов.
  • Высокая точность исключает проскальзывание.

Удобный доступ для своевременного обслуживания и смазки.

Двойная шестерня и двухрядная цепь.

Система регулировки и натяжения цепи.

Встроенный конструктор коробок

Инновационное решение Q-BOX включает в себя встроенный редактор и конструктор коробок. Теперь Вы можете самостоятельно без посторонней помощи создать любую конфигурацию коробки (в рамках возможностей станка) менее чем за 10 минут.

Система мониторинга и отчетности

Вы можете формировать отчеты по работе станка, выполненных заданиях и отправлять их на электронную почту.

Перфорация

Благодаря наличию конструктора дизайна коробки, на станке можно выполнять так называемый перфорированный рез.

Сканер штрих-кодов

Для оперативного вызова нужной программы. Нет необходимости выбирать из списка и редактировать размеры.

ОПЦИИ

Вырубка отверстий

Система для вырубки отверстий под ручки управляется сервоприводом с пульта управления. Замена формы вырубного ножа позволяет получать

отверстия любой формы.

Принтер печати этикеток

Система нанесения логотипов и знаков

Станция измерения товара

Независимая станция измерения товара автоматически отправит размеры требуемой коробки в станок, где именно эта коробка и будет оперативно изготовлена.


Модернизированная версия этого станка — Автоматический резательно-рилёвочный станок Q-BOX

Назначение

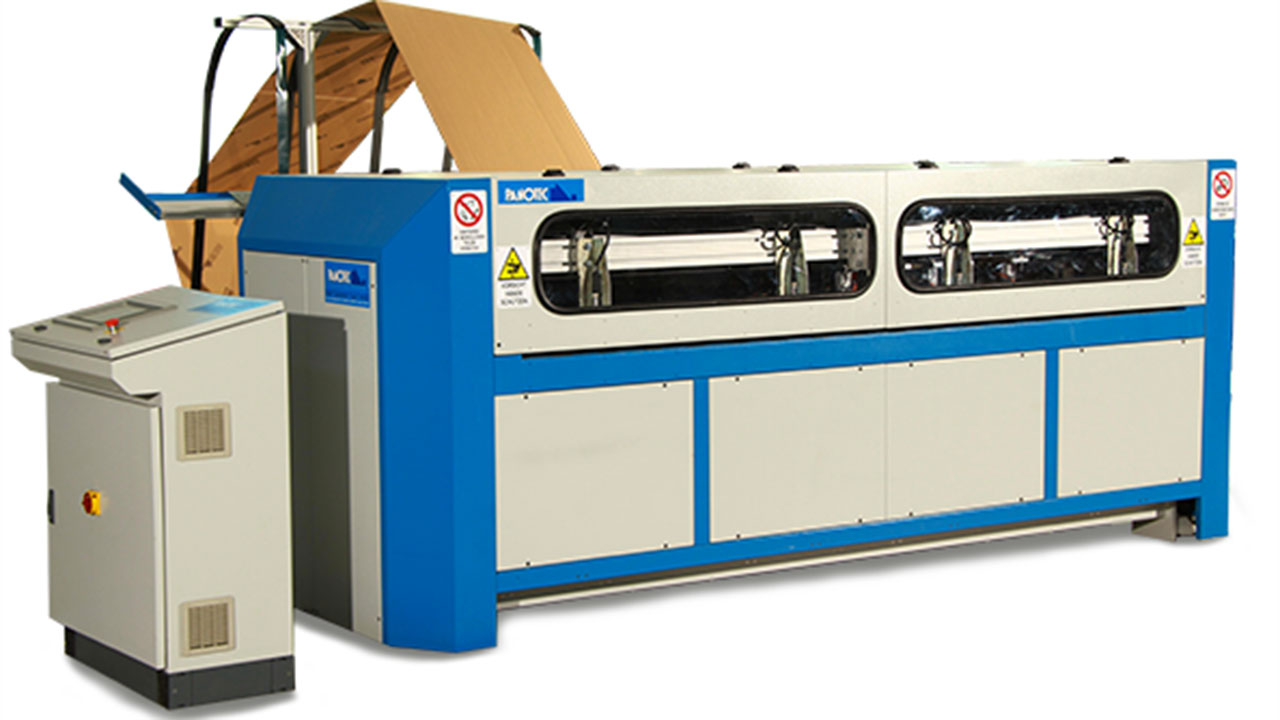

Автоматический станок для изготовления упаковочной тары из гофрокартона (производство картонных коробок).

Станок в базовом исполнении использует автоматизированную гибкую систему для малосерийного производства упаковки (изготовление коробок).

Станок для производства картонных коробок (или резательно-рилевочный станок) найдёт применение на предприятиях любого уровня, предприятиях, оказывающих специальные услуги по упаковке (почтовые услуги), использующих упаковку различных типоразмеров и дизайна с немедленным изготовлением в минимальных количествах (от 1 штуки).

Примеры производимых коробок по каталогу FEFCO:
FEFCO 0210FEFCO 0300EFCO 0400FEFCO 0411FEFCO 0500

Технические характеристики

Рабочая ширина, мм. 300 — 2400
Производительность5 коробок в минуту
Скорость подачи картона, м/мин.22
Количество продольных агрегатов, шт.6
Количество поперечных агрегатов, шт.1
Толщина картона, мм.2-7
Минимальная длина развертки, мм.420
Установленная мощность, кВт2
Рабочее давление воздуха, Бар6-7
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Конструктивные преимущества

  • Идеально подходит как для серийного, так и для штучного производства коробок из картона;
  • Стабильно высокое качество упаковки благодаря использованию качественных комплектующих;
  • Высокая производительность машины, 5 коробок в минуту;

Управление станком

Цветной тачскрин дисплей.

Интуитивно понятное и простое ПО;

В меню станка выбрать тип коробки по каталогу FEFCO;

Ввести внутренние размеры коробки на сенсорном экране;

Все агрегаты (резка и рилевка) управляются сервоприводом и расставляются автоматически менее чем за минуту;

Станок для производства коробок имеет полностью автоматическую перенастройку.

Цепная передача на валах

Cтабилизатор давления воздуха

Станок для коробок имеет встроенный стабилизатор давления воздуха. Для стабильной работы всех агрегатов, стабилизатор давления воздуха предотвращает скачки давления воздуха в пневматической системе станка.

Габариты станка


Идеальная упаковка – полностью автоматически

Машина PAQTEQ S-200 полностью автоматически запечатывает собранные картонные коробки – надежно и экономично. Результат – чисто запечатанные картонные коробки, обеспечивающие оптимальную защиту при транспортировке.  Машина для запечатывания картонных коробок подходит для серийного и штучного производства, может использоваться в качестве отдельного станка или в составе упаковочной линии и оптимально адаптируется к вашим потребностям.

(Машина для запечатывания картонных коробок VKV 710)

Преимущества

  • Неизменно высокое качество упаковки благодаря использованию термоклея
  • Высокая производительность, до 10 коробок в минуту при серийном производстве
  • Плоские упаковки высотой от 22 мм
  • Может использоваться в качестве отдельного станка или в составе упаковочной линии
  • Оптимально подходит для серийного и штучного производства

Технические особенности

  • Автоматическое измерение размеров картона в зоне загрузки, необходимость ввода данных отпадает даже при обработке пакетов разного размера
  • Запечатывающие устройства быстро и полностью автоматически перенастраиваются на нужные размеры коробки
  • Управление номерами для ссылки woodBase
  • Снижение затрат на 85% благодаря использованию клея-расплава (по сравнению с использованием клейкой ленты)



  •  Снижение объемов картона на 40% благодаря использованию запечатываемых сбоку коробок



Отлично работает вместе со станком для резки картона VKS


Каждая упаковка точно по размеру

С помощью картонорезной машины вы сможете изготавливать именно такую упаковку, какая вам нужна, – подходящей формы, с оптимальным использованием пространства и минимальными затратами на единицу продукции. Все это позволит максимально упростить процесс упаковки и повысить уровень производительности и качества по сравнению с ручной упаковкой. Кроме того, вы можете сконфигурировать свою машину для резки картона PAQTEQ C-250 (резательно-рилевочный станок) в соответствии с индивидуальными потребностями.

(Картонорезная машина (станок для резки картона) LIGMATECH VKS 200, VKS 250)

Преимущества

  • Изготовление картонных коробок нужного размера в нужном количестве по мере необходимости
  • Точно подходящая по размеру упаковка обеспечивает надежную защиту и снижает вероятность повреждения во время транспортировки
  • Потребность в упаковочных материалах и заполнителях заметно снижается
  • Затраты на хранение и логистику значительно сокращаются
  • Простое и интуитивно понятное управление благодаря программному обеспечению powerTouch и intelliCut

Технические особенности

  • Режущие инструменты для выполнения трех операций: резки, биговки и перфорирования, полностью автоматическое позиционирование для максимальной гибкости
  • Автоматическая система изготовления картонных коробок в соответствии с производственной спецификацией уже в базовой комплектации
  • Многолинейная обработка для выполнения сложных операций раскроя (например, при производстве сборной упаковки)
  • Возможно использование в качестве отдельного станка или в составе упаковочных линий
  • Снижение отходов благодаря автоматическому выбору ширины полотна и повороту картона



  • Снижение затрат на упаковку на 35%



  • Универсальная система подачи картона с автоматической подачей до 12 разных по ширине типов картона благодаря параллельному расположению

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Требования к современной мебели и продукции деревообработки высоки, и распространяются не только на саму мебель, а так же на ее упаковку. Помимо хорошего внешнего вида, качественная упаковка гарантирует целостность изделия при транспортировке, что особенно важно в России, где плечи доставки продукции зачастую огромны, а качество дорог оставляет желать лучшего.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Станок HOMAG Automation VKV710 предназначен для запечатывания картонных коробок в проходном режиме при помощи клея. Может работать как отдельно стоящий станок, так и как часть проходной упаковочной линии. Коробка запечатывается с 3-х сторон: две поперечные и одна продольная сторона. За счет ЧПУ управления, станок перенастраивается при смене размера коробки в полностью автоматическом режиме за несколько секунд.

  • хороший внешний вид коробки
  • высокая стабильность коробки
  • работа без скотча и стяжек
  • автоматическое измерение коробки на входе в станок
  • производительность 7-10 коробок в минуту (индивидуальное, серийное производство)
  • минимальная высота коробки 22 мм (опция)
  • возможность интеграции в упаковочную линию
  • использование клея-расплава позволяет экономить до 85% в сравнении со скотчем

Отлично работает вместе со станком для резки картона VKS


Новый автомат для бокового запечатывания картонной упаковки с помощью клея-расплава.

  • штучное производство без потери времени на переоснастку
  • высокое качество упаковки
  • высокая оптика пакета
  • нет необходимости в клейкой ленте
  • «умная» клеевая ось
  • малая потребность в месте
  • технология Hot Melt (клей-расплав) позволяет экономить расходы до 85 % (в сравнении с приклеиванием с помощью клеевой ленты)

  • до 40% меньше потребности в картонаже благодаря использованию дизайна картона с боковым запечатыванием

Отлично работает вместе со станком для резки картона VKS


Компания HOMAG (Германия) прекратила поставки своего оборудования в Россию, поэтому предлагаем Вам рассмотреть аналогичный станок турецкого производства — Автоматический резательно-рилёвочный станок Q-BOX



Как сделать коробку? Станок Ligmatech проходного типа предназначен для автоматического раскроя складных картонных коробок из гофрокартона (резательно-рилевочный станок)

В обновленном дизайне станок для резки картона называется PAQTEQ C-250.

  • универсальный резчик картона, созданный совместно с фирмой Packsize
  • изготовление картонных коробок под любую производственную задачу
  • не требуется дополнительного наполнителя для картона
  • использование бесконечного гофрированного картона
  • опциональное соединение со станком для складывания картона
  • принцип Single Point (резка, перфорирование и рилевка в одном месте)
  • свободно программируемая степень перфорации
  • наилучшее качество реза благодаря прорезиненным роликам
  • полная автоматизация с кратчайшими сроками на переоснастку.



Станок предназначен для рилевки и раскроя как в направлении движения гофрокартона, так и в поперечном направлении. Раскрой производится как в серийном производстве, так и в штучном. Станок разработан для производства в режиме «автономной установки».

Базовая комплектация:

  • автомат для раскроя VKS 200 /250 с 6 продольными и 1 поперечным инструментом
  • конфигурация инструмента оптимально подходит для FEFCO 0410
  • автоматическая оснастка
  • макс. ширина плоского картона 2.500 мм
  • стандартное втягивающее устройство, управляемое вручную
  • 500 мм опора на втягивающем устройстве для картона + нулевая линейка

Турецкий аналог данного станка — Автоматический станок для изготовления упаковки из гофрокартона ORITEQ

This site is protected by reCAPTCHA and the Google Privacy Policyand Terms of Service apply.

Оборудование

Полуавтоматическая фальцевально-склеивающая машина JWY-1800

Для склейки коробок из гофрокартона и микрогофрокартона с одним клеевым клапаном.


Флаторезка

Палетообмотчик

Намотчик ролей гофрокартона

Автоматическая фальцевальносклеивающая машина на 3 точки

Аппарат для установки люверсов Joiner JYSC -5,5-2
Двухголовочный аппарат, с помощью которого устанавливают колечки-люверсы. Люверсы можно установить на бумаге, ткани, коже, тонком пластике. Цвета люверсов – золото и серебро. Люверсы подаются автоматически из двух бункеров. Все отверстия получаются гладкие, аккуратные, без разрывов и зарубок.

  • Максимальная толщина материала 3 мм.
  • Диаметр отверстия люверсов 5,5 мм.
  • Продольный ход 80–130 мм.
  • Максимальная рабочая длина 165 мм.
  • Емкость каждого бункера 900 шт.
  • Можем обеспечить скорость работы 800–1200 люверсов в день.
Аппарат для установки люверсов одноголовочный применяются для установки люверсов на бумажные пакеты, картонные коробки, календари, сшивки документов,

  • Подача люверсов автоматическая из бункера.
  • Максимальная толщина материала 3 мм. Диаметр отверстия 5,5 мм.
  • Максимальный продольный ход 165 мм.
  • Интервала между отверстиями нет.
  • Емкость бункера 900 шт.

Вырубка автомат
С помощью этого оборудования вырубаем тиражи более 3000 л. При тираже более 10000 л или при часто повторяющемся тираже изготавливаем контрштамп для снятия облоя.

  • Вырубка автомат.
  • Максимальная масса обеспечивающая давление — 300 тонн, для вычисления максимальных длин ножей и биговок требуется отдельный расчет. Обязательно наличие компенсационных ножей, если площадь вырубки заполнена не полностью. Если заказ с офсетной печатью, клапан печати (расстояние от края листа до первого вырубного ножа) должен быть 15 мм.
  • Толщина хром-эрзаца 0,2–0,45 мм. Толщина кашированного МГК и ГК (профиль Е, В) 1,3–4 мм.
  • Единый размер фанеры 735х1100 мм.
  • Максимальный размер по ножам 1040х720 мм.
  • Максимальный размер листа картона 750х1060 мм,
  • минимальный размер листа картона 380х450 мм.
  • Минимального размера по ножам нет.
Рилевочно-резательный станок

  • Максимальная ширина листа 2040 мм.
  • Толщина картона 1,5–12 мм
  • Минимальная ширина нарезаемой полосы 40 мм.
  • Минимальное расстояние между рилевками 40 мм.
  • Число резательных ножей 2 пары
  • число биговальных ножей 2 пары,
  • число резательных ножей для плотного картона (Каппы) 4 ножа — пять ручьев, 4- биговальных ножа.
Оборудование для кашировки FMZ-G1480
Предназначено для склейки микро/гофрокартона с картоном-лайнером.

  • Максимальный размер листа 1300х1480 мм, минимальный размер листа 450х450 мм,
  • максимальная толщина 10 мм.
  • Плотность верхнего слоя 150–450 г/м2 (для кашировки на МГК/ ГК рекомендуем брать 190–240 г/м2). Для нижнего слоя используется ГК профиль В, С, Е, F; для слим-кашировки картон плотностью более 300 г/м
  • Точность обычной кашировки ±1,5 мм, точность слим-кашировки ±1,0 мм.
  • Производительность при слим-кашировке 9000 л/8 ч, производительность при обычной кашировке 12000 л/8 ч.
Офсетная печатная машина MANROLAND ROLAND 700 HIPRINT

  • красочность — 6 красок,
  • лакирование ВД-лак, УФ-лак,
  • плотность материала до 450 г/м2,
  • максимальный формат листа 740х1045 мм,
  • максимальное поле печати 720х1030 мм,
  • минимальный формат листа 340х480 мм.
Автоматическая формовочная машина HBJ-D800
Предназначены для массового производства различных картонных объемных коробок и упаковок для сферы fast food упаковки: для гамбургеров, картофеля фри,азиатских блюд на вынос, салатов, снеков. Также машины находят успешное применение в производстве различных лотков для пищевых продуктов для сферы продуктового ритейла. Ширина развёртки, L 100-385 мм

  • Длина развёртки, W 100-450 мм
  • Высота коробки, H 15-200 мм
  • Угол наклона граней 5°-40°
  • Скорость работы 120-300 шт/мин
  • Масса картона для коробок 200-600 г/м2
  • Максимальная толщина гофрокартона для коробок 1,5 мм
Широкоформатный ламинатор Mefu MF1700-F1

Предназначен для холодной и горячей ламинации пленкой различной толщины.

  • Толщина материала — до 23 мм
  • Рабочая ширина — 1630 мм
  • Скорость работы — до 12 м/мин
  • Горячий режим — от 0 до 120 °С
  • Время нагрева — от 10 до 15 мин
Универсальный плоттер MIMAKI JV150-160

печатает сольвентными и сублимационными чернилами, обеспечивает качественную цветопередачу и воспроизведение полутонов.

  • Максимальная ширина печати — 1610 мм
  • Разрешение — 360 dpi/1440 dpi
  • скорость печати — до 56,2 м2/час
  • Размер капли — от 4 до 35пл
  • Система непрерывной подачи чернил
Планшетный режущий плоттер iECHO серии BK3-1713

Предназначен для раскроя картона, гофрокартона и других материалов толщиной до 50 мм с высокой точностью.

  • Скорость резки –1500 мм/сек
  • Точность – 0,1 мм
  • Толщина материала – до 50 мм
Гофроагрегат для изготовления микрогофрокартона профиля Е

Предназначен для изготовления двухслойного микрогофрокартона, который в последствии используется в изготовлении индивидуальной кашированной упаковки.

  • Высота профиля — 1,75 мм
  • Максимальная ширина — 1600 мм
  • Минимальная длина — 300 мм
  • Максимальная длина — 9000 мм
  • Производительность — 3600 л. /час
Флексопечатная машина YK-S-1224
YK-S-1224 Для нанесения изображения на трехслойныйи пятислойный микрогофрокартон.

  • Красочность — 3 цвета
  • Максимальная ширина по флексопечати — 2200 мм
  • Максимальная длина — 1200 мм
Слоттер

Предназначен для изготовления 4-хклапанных гофрокоробов.

  • Максимальная ширина листа по слоттеру — 2300 мм
  • Максимальная длина — 1200 мм
Валковый пресс ВМ2100

Предназначен для вырубки коробов без антибигов.

  • Максимальный формат картона — 2100×2400 мм, производительность — 1000 л./8 часов
Тигельный пресс

Предназначены для высечки по контуру, нанесения перфорации и биговки на плотном картоне, микрогофрокартоне, гофрокартоне и пластике.

  • МL 1040 с максимальным размером листа 1040×780, производительность — 3000-5000 л./8 часов
  • ML 1300 с максимальным размером листа 1300×920, производительность — 3000-5000 л. /8 часов
  • ML 1500A с максимальным размером листа 1500×1040, производительность — 3000-5000 л./8 часов
Оборудование для кашировки TMB-1300F

Предназначено для склейки микрогофрокартона с картоном-лайнером.

  • Максимальный размер листа — 1100×1300 мм
  • Минимальный размер листа — 350×400 мм
  • Производительность — 5000-8000 л./8 часов

Машина для изготовления коробок | Машина для изготовления картонных коробок

Перейти к содержимому HomeAOPACK2023-04-14T06:55:11+00:00
