Методы бурения скважин на воду: описание способа, применение

Способы бурения скважин на воду

Водозаборные скважины входят в систему автономного водопровода, который необходим для добычи питьевой воды в частном доме, или на даче. Существуют различные способы бурения скважин на воду. Чтобы вынуть рыхлую землю, наполненную водой, применяют желонку, для глинистого и скального типа грунта используют вращательный и вибрационный принцип бурения.

Изначально использовали руной метод бурения скважин для воды. Данный процесс отличался трудоемкостью, длительностью. Не на каждом участке можно было сделать скважину. Механизированные методы пришли на смену ручным, и работа по бурению источников стала легче.

В основе механизированного способа лежит разрушение почвенных слоев и поднятие их наверх. Выделяют сухой способ, при котором не нужную почву удаляют из шахты посредством разных механизмов, или гидравлический метод, когда излишки почвы вымываются с помощью сильного напора воды, либо самотеком.

Содержание статьи:

Общие сведения. Разновидности методов бурения

К механическим типам бурения относятся:

1.вращательное бурение, когда почва разрыхляется посредством вращения.

2.ударное бурение, когда почву разрушают с помощью ударов бурснарядом.

3.вибрационное бурение, когда почвы разрабатываются с помощью высокочастотных колебаний.

Способ, при котором применяют вращение, отличается высокой производительностью, до пяти раз превышающая эффективность ударного метода, и до десяти раз вибрационный. Вращательный тип обойдется хозяину скважины недорого, метод считается доступным. Он применяется, как основной способ бурения вручную.

Вращательный тип для обустройства скважины имеет свои разновидности. К ним относят:

1.колонковый тип.

2.шнековый тип.

3.ударно – канатный тип.

4.роторный тип.

Все виды бурения с помощью вращения имеют свои нюансы, выполняются с помощью специального оборудования.

Чтобы выбрать подходящий тип бурения, необходимо познакомиться с каждым методом.

Подробности

Колонковый тип

Нюансы колонкового типа

Колонковый тип относится к вращательному способу механического типа. С помощью него извлекают глинистый тип почвы, либо песчаные почвы плотной консистенции кернами в форме цилиндра. В качестве бурового снаряда выступает толстостенная труба из металла.

Сверху снаряда присоединяются штанги к специальному месту, они необходимы, чтобы наращивать буровую колонну. Снизу снаряд оснащается коронкой, которую выбирают в зависимости от типа почвы на участке бурения.

Кольцеобразная коронка разрушает почвы, проходя сквозь слои почвы. Внутри керн не разрушается. Чтобы сделать процесс бурения легче, когда работы ведутся в суглинистой твердой почве, глине, в скальном типе грунта, для забоя подается жидкость для промывки.

Внимание! При колонковом способе почвы не разрушаются, их захватывают с помощью колонковой трубы, вытаскивают керном в форме цилиндра.

Почвы после забоя можно удалять из шахты промывкой, для этого нагнетают в нее большой объем воды. Вместо промывки водой можно использовать продувку с помощью сжатого воздуха, который доставляют внутрь с помощью компрессора. Данный метод применяют, чтобы обустраивать скважины, достигающие тысячу метров в глубину, 8-20 сантиметров в диаметре.

Бурят скважины с помощью установок марки ЗИФ, либо УКБ, либо УГБ, которыми оснащены КАМАЗы, КРаЗы, тракторы. В ручном типе бурения трубу колонкового типа делают более короткой, она называется стаканом, либо колоколом. У колонковой трубы конструкция похожа на стакан, который перевернут.

Колонковый метод для бурения применяют, если:

1.разведывают полезные ископаемые.

2.бурят разведочные скважины.

3.бурят водоносные скважины, не зависимо от глубины, безфильтровые источники в скального типа грунте.

Если устраивают частные скважины, то колонковый тип применяется до начала шнекового, либо роторного бурения. Метод позволяет сделать разведку с подготовкой скважины. Также применяют колонковый тип совместно с ударно-канатным видом. Глинистый тип почвы бурят с помощью колонковой трубы, далее более рыхлые слои из песка, гравия, галечника удаляют желонкой, почвы просто не задерживаются колонковым устройством.

Данный метод имеет более низкую производительность по отношению к шнековому типу. При шнековом бурении процесс идет быстрее, но не удается извлечь отработанные почвы наружу в полном объеме. Методы практически не применяют совместно. Но если так случается, то с помощью шнека выкапывают начало шахты.

Внимание! Керны в виде столбиков помогают сделать разрез почвы, что позволяет изучать грунт.

Набор инструментов и оборудования в колонковом типе

Чтобы выполнить бурение колонкового типа, нужны особые инструменты. К ним относят:

1.коронки для бурения, сделанные из алмазного материала, либо стали. Победита, вольфрама.

2.труба колонкового типа.

3.труба, с помощью которой поднимают шлам.

4.штанги, которыми наращивают колонну для бурения.

5.муфты, переходники для стыковки труб, сальник для промывки.

Когда бурят скальные породы, то коронка быстро приходит в негодность, ее следует менять. Коронка сделана из дорогого материала, который выдерживает большие нагрузки, самым распространенным вариантом из материалов считается алмазный материал. Все инструменты следует располагать ровно по отношению к буровой оси.

Особенности технологии

При колонковом типе проходят почвы, сохраняя их в трубе за счет плотной консистенции. Керн выталкивают из трубы, простукивая с помощью кувалды.

Пошаговый процесс работы:

1.Коронка для бурения стыкуют к трубе колонкового типа.

2.к трубе присоединяют штангу, с помощью которой наращивают оборудование.

3, штангу сверху закрепляют внутри станка для бурения.

4.колонна для бурения вращается посредством станка, ввинчиваясь в почвы.

5.керн заполняет трубу.

6.пройдя до 70 сантиметров колонну извлекают на поверхность, отсоединяют штанги, чтобы полностью извлечь колонковую трубу.

7.породы удаляют из трубы.

8.оборудование вновь помещают в шахту, наращивая оборудование с помощью штанг.

Данный процесс происходит до достижения водоносного слоя, далее на пятьдесят сантиметров скважина должна заглубиться в почву, которая считается водонепроницаемой и лежит ниже. Если цель проходки не фиксация водоносного пласта сверху, значит, почвы можно бурить, применяя промывочный способ. В этой ситуации промывочная жидкость подается с помощью шланга в трубу. И раствор удаляет почвы наружу.

Плюсы и минусы метода

Колонковый тип бурения считается быстрым из других механических типов. К недостаткам относят невозможное удаление из шахты рыхлых почв, галечников, наполненных влагой. Для работы в скальных почвах нужно применять долото.

Данный способ имеет немало плюсов. К ним относят:

1.Высокий уровень производительности, можно сооружать скважины, имеющие глубину более ста метров.

2.снижение нагрузки на оборудование.

3.оборудование для бурения может быть мобильным и компактным.

Внимание! Колонковый тип бурения относится к самым скоростным способам разработки скважин. Скважину на песчаном участке можно оборудовать в течение одного дня. Если делать скважину вручную, то потребуется гораздо больше дней.

Шнековый тип бурения

О методе

В частном доме нередко используют шнековое бурение. При этом типе бурения не требуется дополнительное оборудование, чтобы извлекать разрабатываемую почву из ствола источника. Способ похож на ввинчивание, одновременно можно углублять проход шахты, и устранять почвы.

Монтаж ведется с помощью шнека в виде стержня, имеющего лопасти из металла. Углубляясь в почвы, шнек рушит их, грунт задерживается на лопастях. Конструкция шнекового устройства не позволяет целиком удалять из забоя породы. Данный метод удобен для устранения верхнего уровня почвы.

Внимание! Шнековый метод считается быстрым, не затратным, но при нем требуется организация емкости, чтобы заполнять промывочной жидкостью.

Данное бурение применяют во многих сферах, при устройстве скважин геологических разведок, во время укладки коммуникаций, во время устройства скважин буронабивного типа, частично во время бурения скважины на воду.

Способ принято применять при строительстве колодца абиссинского типа. Бурением разрушается почва сверху, и облегчает строительство скважины –иглы в плотном типе грунта. Этим методом можно разрабатывать скважины, имеющие глубину до тридцати метров при рыхлом и мягком типе почвы, до двадцати метров, если почвы средне – плотные. Когда заканчиваются работы шнеком, устанавливается обсада, то шахту очищают с помощью желонки.

Шнековый метод не применяют в скальном типе почвы. С помощью него можно частично начать проходку скважины, максиму до ста двадцати метров. Далее его совмещают с роторным типом, либо колонковым типом, или ударно – канатным.

Необходимое оборудование

Бурение с помощью шнека требует наличие специальной установки для бурения. Главный механизм представлен инструментом для бурения в виде винта. Деталь производят из металла высокой прочности. Заглубляя инструмент в почву, его наращивают с помощью шнеков подходящего размера.

Иногда в комплект входят долота лопастного типа. С помощь них можно пройти рыхлые почвы, иногда применят долота для твердых типов почвы. Они имеют круглые, либо конусообразные головки.

Внимание! Для труднодоступных мест подходят установки, которыми оснащены автомобили с мощным типом двигателя.

Современные установки имеют полные снаряды, имеющие реверсивные замки, чтобы инструмент не двигался в обратном направлении. Разрабатываемый грунт охлаждает режущие детали конструкции в шнеке. Разработанный грунт вынимается наружу, проходя по спиралям. Это делает процесс бурения беспрерывным, при этом уменьшаются траты на энергию и время.

Особенности технологии

Когда проходят слой почвы до двух метров, следует извлечь шнек, чтобы в скважину вставить обсаду. С помощью шнека можно пробурить скважину, имеющую диаметр от 50 до 200 миллиметров. Размер зависит от параметров оборудования для бурения.

С помощью обсадной трубы предотвращают обрушение стен шахты. Установки обсады требуют в скважинах с рыхлыми несвязными почвами. При бурении супесей, суглинистых почв применяют шнеки, у которых лопасти располагаются под углом тридцать – шестьдесят градусов. Если бурить песчаные почвы плотного типа, применяют лопасти с углом расположения в девяносто градусов. Если шнеки имеют меньший наклон спиральных витков, то на поверхность выкидывается большее количество несвязного грунта.

Внимание! При шнековом типе бурения не нужна жидкость для промывки, разработанные породы извлекаются при помощи лопастей.

Положительные характеристики метода

С помощью применения шнека можно обустроить скважину в короткие сроки. При этом по шнек, наклон долота должны подходить по размеру скважины. К плюсам метода относят:

1.почвы удаляются из скважины сразу во время работ.

2.возможность быстрого непрерывного углубления в почву.

3.не нужно промывать ствол скважины.

4.с помощью компактной установки можно выполнить бурение в подвальном помещении дома.

Основным недостатком метода считается невозможность проводить бурение в сыпучем типе почве, также на очень твердом типе грунта. Однако с помощью шнека бурят на суглинках, смешенном типе почвы (супеси с глиной), мягких глинистых почвах.

При устройстве водоносных скважин приходится совмещать метод с ударно-канатным, чтобы очищать ствол от грунта. Это качество относят к недостаткам способа.

Внимание! Шнек-змеевик применяется при ручном методе бурения. Устройство способно разрушать породы, захватывая ее лопастями, чтобы извлечь наверх.

Роторный метод бурения

О методе

Метод относится к вращательно-вибрационному типу бурения. Во время процесса разрушается грунт с помощью долота, который двигается под действием ротора. Двигатель автомобиля приводит в действие ротор, либо для этого используют отдельный электродвигатель с приводным валом.

Для удаления из скважины почвы применяют промывку прямого, или обратного типа. Жидкость подается в ствол самотеком, либо с помощью насоса.

Внимание! Артезианские скважины бурят роторным типом, применяя долот.

Бурение этим методом применяют, чтобы разрабатывать скважины в скальном, полускальном грунте, если скважины до ста пятидесяти метров глубиной.

Чтобы проводить бурение, соблюдая такие условия, как:

1.участок в гидрологическом разрезе должен быть изучен, должно быть понятно, что бурить придется скальные грунты. Должно быть известно, на каком уровне залегают водоносные пласты.

2.вода под землей имеет напор, характерный для артезианских источников.

3.можно бес проблем доставлять техническую воду, чтобы промывать скважину.

Данный тип бурения можно применять в течение всего года в теплых районах страны. В северных регионах период времени ограничен, потому что жидкость для промывания может замерзнуть.

Набор инструментов

Бурение проводят, применяя рамную, либо решетчатую вышку, на ней располагают подъемное устройство, и другие механизмы устройства. С помощью вышки можно осуществлять подъем и спуск в источник колонны для бурения.

В составе колонны такие элементы конструкции, как:

1.вышка рамного, либо решетчатого типа.

2.двигатель с приводным валом.

3.ротор с бурильной колонной.

4.насос, чтобы очищать ствол.

5.оборудование для подъема, вертлюг, магистраль напорного типа, сальники.

Если установка размещена на автомобиле, то используют его двигатель. Мощность двигателя регулирует количество оборотов бурового оборудования. Зубчатое устройство в роторе заставляет вращаться главную трубу, далее начинает вращаться долото. Устройство изготавливают разной формы, применяя материалы высокого качества, к примеру, стальную с алмазным покрытием.

Внимание! Тип грунта влияет на выбор размера, формы долота, чтобы придавать процессу бурения наибольшую эффективность, ускоряя проходку.

Нюансы технологии

При роторном типе бурения следует соблюдать этапы работы. Выделяют 3 основных этапа:

1.разрушают породы, применяя долото.

2.выносят разрушенные породы наружу, применяя поток жидкости.

3.укрепляют скважину обсадной трубой.

Промывка имеет два способа: обратный, прямой. Условия работы влияют на тип промывки: глубина скважины, тип грунта.

В частном доме при бурении ротором применяют прямую промывку. Она состоит из таких этапов, как:

1.в почву помещают долото с большим диаметром.

2.вращают долото, применяя ротор.

3.ставят бурильные трубы, утяжеленные трубы между ротором с долотом.

4.с помощью насоса напором удаляют грунт.

5.устанавливают обсадную трубу.

6.бурят с помощью долота малого диаметра, повторяя процесс бурения снова.

Если применяют обратную промывку, то почвы удаляются с помощью труб в бурильной колонне, жидкость заливают между трубами и стенами шахты.

Вода стекает без напора в приготовленную емкость, где ее очищают от мусора, далее возвращая ее в колонну, чтобы удалить еще новые почвы.

Плюсы роторного типа

С помощью ротора можно осуществлять бурение глубоких скважин с водоносными слоями в известняке. К другим плюсам относят следующие качества:

1.высокий уровень качества при вскрытии водоносных слоев в скальном грунте.

2.можно строить скважины с большим сечением, равным 20 метров.

3.процесс бурения быстрый, малые траты энергии.

К недостаткам относят необходимость промывать скважину. У метода больше плюсов, чем минусов, поэтому данный недостаток нивелируется количеством положительных характеристик.

Как выбрать подходящий способ?

Все методы можно применять для монтажа скважины на воду. Как выбрать правильный метод:

1.колонковый тип лучше применять, если почвы на участке глинистые пластичные. Метод применяется в большинстве случаев, иногда совместно с ударно-канатным типом.

2.шнековый тип применяется так же, как и колонковый. Но имеет плохую очистку ствола, поэтому необходима при работе желонка, либо промывка скважины.

3.роторный тип подходит для скальных пород.



Бурение скважин на воду в частном доме и на даче своими руками: пошагово разберем все варианты

Скважина – это необходимый питьевой источник, чтобы организовать жизнь в загородном доме, на строительной площадке и прочее. Как следствие, добыча воды является первостепенной задачей и при строительстве дачи. Способы и технологии добычи разнятся, исходя из глубины их расположения и типа источника.

Виды

1. Артезианская.
2. На песок.
3. Абиссинская.
4. Водозаборная.
5. Нагнетательная.
6. Пьезометрическая.
7. Дренажная.

Артезианская

Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

Принцип. Вначале забивается обсадная. В нее помещается эксплуатационная и глубинный насос.

Плюсы:

• Высокая производительность.
• Продолжительный эксплуатационный срок.
• Стабильный уровень.

Минусы:

• Высокая стоимость.
• Продолжительное изготовление, до 7 дней.
• Использование дорогой очистной системы по причине высокой минерализации.
• Применение крупногабаритной техники.
• Необходим пакет разрешительных документов.

На песок

Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

Принцип действия. Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

Полезно знать: при постоянном использовании прослужит до 20 лет — это в лучшем случае.

Плюсы:

• Минимальные вложения средств.
• Простая конструкция позволяет выполнить ее своими руками.
• Возможность использования небольших буровых установок.
• Возможность пробурить в любом удобном месте.
• Нет необходимости сооружать сложную фильтрационную систему.

Минусы:

• Эксплуатационный срок.
• На производительность влияет уровень залегания воды.

Абиссинская

Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

Принцип действия. В основе лежит дюймовая труба. На ее нижнем конце закреплен специальный фильтр, буровой элемент – игла. Труба забивается в грунт, а сверху устанавливается насос, создающий вакуум.

Плюсы:

• Изготавливается своими руками.
• Не нарушает ландшафтный дизайн.
• Отсутствует потребность в аренде спецтехники.
• Насос выносной или находится в кессоне над самим источником.
• Работа займет около 1 дня.
• Исключается заиливание.
• Производительность до 3 куб/ч.
• При необходимости можно легко демонтировать и переместить в другое место.

Минусы:

• Ограничение по глубине.
• Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

Водозаборная

Изготавливается в известняковом или песчаном водоносном слое. В случае попадания на известняк источник будет глубоким, больше 40 метров. Это влечет дополнительные расходы по установке большего количества обсадной трубы. Несмотря на это, качество жидкости прекрасное. Она не подвергается никаким загрязнениям.

Принцип действия. Водозаборные скважины обязательно должны иметь проект, если речь идет о водоснабжении предприятий. Это касается и частного дома. Состоит система из одного или двух подъемов. На первый происходит монтаж гидротехнического оборудования, которое осуществляет подкачку воды.

Плюсы:

• Доставляется жидкость без загрязнений от поверхностных вод. В этот источник не проникает верховодка.
• При правильном обустройстве прослужит до 50 лет и более.
• Нет необходимости регулярно выполнять чистку.

Минусы:

• Процесс бурения сравнительно дорогой.

Нагнетательная

Используется для добычи нефтепродуктов, способом закачки жидкости в нужный пласт. Отталкиваясь от технологии разработки, источник может использоваться уже существующий.

Принцип действия. Устанавливается колонна обсадных. Внутрь обязательно опускается лифтовая труба, посредством которой происходит закачивание жидкости в пласт. В качестве арматуры используются задвижки, чтобы перекрыть поток воды. Освоение и организация нагнетательных скважин возможны в промышленных условиях.

Плюсы:

• Поддерживать стабильное давление в пласте.
• Самостоятельно задавать и регулировать темп отбора полезных ископаемых.
• Способность качественно вытеснять нефтепродукты из пласта залегания.

Пьезометрическая

Необходима для проведения контроля по изменению давления в пласте. Происходит это методом регистрации и фиксации уровня жидкости в стволе. Пьезометрические скважины осуществляют измерения посредством глубинного манометра. Основное назначение и сфера использования при добыче нефтепродуктов.

Дренажная

Является важным элементом всей дренажной системы. Она изготавливается параллельно с прокладкой труб в траншеях на участке, который требуется защитить от излишней влаги.

Принцип действия. Бурение дренажных шахт осуществляется на глубину водоносного горизонта. Благодаря этому жидкость сверху будет быстро уходить. Устройство этого источника должно быть таким, чтобы не нарушилась система естественной фильтрации.

Плюсы:

• Возможность оперативно отводить скопившуюся влагу на дачном участке.
• Исключить заболоченные места.

Недостатки:

• Если не соблюсти технологию по изготовлению фильтрации, то существует вероятность попадания в водоносный горизонт грязной воды.

Устройство и схема

На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

Совет: пробурить скважину под воду возле деревьев с большой корневой системой затруднительно.

Когда это делать лучше?

Оптимальным временем года считается лето и теплая весна. Однако при использовании современного оборудования бурение осуществляется и в зимнее время. Если смотреть на этот вопрос в разрезе экономии, то именно зимой лучше всего бурить. Причина в том, что уровень грунтовых вод имеет минимальный показатель. Как следствие, намного проще пройти в водоносный слой.

Как своими руками пробурить на даче или в частном доме

Выполнить ряд подготовительных действий:

1. Выбранное место не должно быть самой нижней точкой на участке.
2. Уклон грунта не более 35 градусов.
3. При использовании специальных буровых установок важно организовать место для подъезда.
4. Площадка на дачном участке должна быть как минимум 4 на 9 м.

Совет: ручное бурение скважин на воду менее требовательно к подготовке, но, когда речь идет об использовании спецтехники, необходимо согласовывать все нюансы.

Инструменты и установки

Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

Используются следующие ручные буры:

• Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
• Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
• Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
• Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
• Долото. Штанга для разбивания валунов.

Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

Перед тем как пробить источник, происходит монтаж специальных установок:

• Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
• Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.
• С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

Способы

Сделать это без оборудования практически невозможно. Рассмотрим наиболее распространенные методы:

1. Шнековое.
2. Вращательное (роторное).
3. Ударно-вращательное.
4. Ударное-канатное.
5. Гидробурение.
6. Колонковое.

Не каждым из перечисленных способов можно выполнять бурение скважин вручную.

Инструкция пошагового бурения

Вы узнаете, как бурят скважину на воду многие домашние умельцы.

Шнековое

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
3. Шнековый бур проворачивается при помощи специального хомута или ключа.
4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет – используется металлическая.
6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
8. Чтобы облегчить ход бура в источник, можно подливать воду.
9. Устанавливается тренога с блоком для подъема бура.
10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Совет: по мере погружения шнека контролируйте вертикальность; чтобы его выровнять, между стенкой источника и обсадной трубой вбиваются деревянные клинья.

Вращательное (роторное)

Инструментарий изготавливается самостоятельно. Обычно используется ручной бур, для которого применяется толстая сталь. Эта методика для неглубоких источников, не больше 15 метров. Ручной бур применяется в условиях мягкого грунта. Последовательность работы:

• Вращая бур, нужно постепенно погружать его в намеченном месте.
• Для удобств работы сверху крепится рукоятка на винтовых соединениях.
• По мере заглубления бура штанга наращивается резьбовым соединением.
• Предварительно снимается рукоятка, а после она надевается на очередную штангу также при помощи резьбы.

Ударно-вращательное

Специальный бур поднимают и с большой силой опускают. Таким образом разрыхляется почва, потом снаряд вращается и поднимается вверх.

Здесь могут использоваться разные буры. Все зависит от характера почвы. Суть технологии сводится к следующему:

1. На низ к штанге закрепляется бур.
2. Процесс бурения чередуется с его поднятием и сбрасыванием, а после прокручиванием.
3. Например, при использовании ложки грунт прилипает и удерживается в ее полости, а потом поднимается вверх.
4. Процесс разбивки породы осуществляется за счет режущей кромки при ее вращении.
5. Взятая порода ложкой извлекается из отверстия.
6. За один проход можно пройти до 400 мм.

Ударно-канатное

Это специальный снаряд, который опускается и поднимается на канате. По мере этого процесса почва извлекается наружу.

Порода разбивается специальным забивным стаканом, который падает с высоты. Нужно установить специальную вышку. Как правильно бурить:

1. Вначале монтируете буровую вышку. Она имеет три ноги.
2. Подготавливается забивной стакан для изъятия почвы.
3. Стакан тросом поднимается и опускается.
4. Летит вниз под своим весом и захватывает почву.
5. После этого стакан поднимается наверх.
6. Из него удаляется захвативший грунт.
7. По мере погружения стакана продвижение идет все глубже.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Основным требованием является использование специальной установки для ручного скважинного гидробурения.

Последовательность гидробурения своими руками:

• В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
• Начинать работы лучше всего с утра.
• Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
• Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
• Далее по шлангам подается раствор к работающему буру.
• Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Колонковое

Подразумевает использование пустого стакана и постепенного его закручивания. Если в вашей местности отсутствуют твердые скалы, то данный способ бурения источника для водопровода оптимальный.

Плюс ко всему, технология простая, что позволяет выполнять работу без привлечения квалифицированных специалистов и особых технологических установок.

Технология самостоятельного колонкового бурения выглядит следующим образом:

• Пустотелый стакан вверх дном погружается в грунт.
• В нижней его части обязательно имеются резцы или коронка.
• По мере выхватывания породы она поднимается на поверхность по спиралевидному направлению.
• При ударе по стакану кувалдой с него полностью удаляется имеющийся шлам.
• По степени погружения стакана его можно нарастить.
• Обычно наращивается за один раз штанга длиной 1200–1500 мм.

Все соединения по длине колонны штанг должны быть жесткими и не иметь никакого зазора.

Обслуживание и эксплуатация

Один раз на протяжении года следует осуществлять проверку всей установки на предмет исправности. Вначале осматривается трубопровод. Если обнаружилась утечка, ее следует устранить. Рекомендуется проверять давление в системе, нужно отключить насос и открыть водозаборный вентиль. Необходимо убедиться в корректной работе насосного оборудования и гидробака. Автоматика должна функционировать исправно.

Особое внимание уделяется источнику в холодное время года. Необходимо побеспокоиться о том, чтобы зимой вода не замерзла. Обсадную трубу следует утеплить вплоть до уровня промерзания грунта в вашей местности.

Совет! Если источник используется посезонно, то ранней весной воду следует прокачать.

Заключение

Вы узнали, как сделать скважину. Исходя из удаленности водяного пласта в вашей местности, глубина источника для питьевой воды будет на разном уровне. Надеемся, что этот материал помог вам разобраться с тем, как забить скважину самостоятельно. В дополнение к этому рекомендуем просмотр схем и видеоматериала в конце этой статьи.

Гидро:

бурильные мобильные китайские станки, продукция для воды, как сделать своими руками

Сегодня многие владельцы загородных домов хотят иметь собственный источник чистой воды. Особой популярностью пользуются скважины, которые можно бурить практически в любом месте, где присутствует водоносный слой. Технология формирования подобной системы предполагает использование специальных механизмов. Существует несколько видов таких устройств, среди которых можно выделить буровые скважины. Ознакомиться с техническими характеристиками этих приборов довольно легко на специализированных сайтах.

Особенности

Скважина для воды представляет собой небольшое цилиндрическое сооружение, укрепленное с помощью специального жесткого каркаса. Формирование подобных систем производится с помощью станков для бурения. Технически эти устройства состоят из нескольких механизмов, связанных между собой различными крепежами. Установки для бурения появились уже очень давно, так как с их помощью добывали различные полезные ископаемые. Добыча воды с их помощью практикуется не так уж давно, особенно в частном секторе. Буровые установки позволяют решать такие основные задачи, как:

• формирование отверстий незначительного диаметра. Их применяют для решения небольших инженерных задач;
• бурение разведочных скважин. Они используются с целью получения информации о состоянии почв, водоносных горизонтов;
• бурение скважин с целью поиска или добычи жидких или газообразных ископаемых, например, нефти;
• бурение водяных скважин. Эти механизмы отличаются относительной простотой. Это касается конструкций, которые используются для формирования неглубоких отверстий.

Колодцы такого типа могут иметь различную глубину. В зависимости от этого выделяют несколько видов скважин.

• Трубчатый колодец. Это самая мелкая скважина, имеющая глубину не больше 12 м. В качестве источника воды используют только верхние водоносные горизонты. После бурения в эту скважину не сможет попасть грязь, листья или другой мусор.

• Скважина на песок. Углубление средней глубины, которое может достигать не больше 30 м. Срок службы подобной системы составляет около 15 лет. При этом скважина может периодически забиваться песком, и ее нужно будет чистить.

• Артезианская скважина. Глубина такого «колодца» может превышать 100 м, поэтому для бурения подобных отверстий используются специальные технологии и механизмы. Буровые установки такого типа отличаются высокой мощностью и сложностью. Но эксплуатировать подобные источники воды можно уже на протяжении 50 лет.

Конструкция станков для бурения может отличаться в зависимости от происхождения. Независимо от этого такие механизмы имеют следующие общие элементы:

• каркас – в качестве опоры может выступать как металлическая конструкция, так и непосредственно самоходный автомобиль или другая сложная система. Прочность подобного элемента определяется в зависимости от максимальной глубины бурения скважин;
• устройство для бурения – эти элементы представляют собой систему механизмов, которые приводят в движение сам бур или другой предмет, разрушающий почву. При бурении может применяться несколько типов инструментов, которые предназначаются для определенных слоев грунта;
• привод – технически в качестве этого устройства может выступать как электрический или дизельный двигатель, так и физическая сила человека.

Многие станки для бурения скважин имеют более сложную структуру, так как состоят из различных вспомогательных узлов.

Виды

Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.

• Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.

• Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.

• Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.

При желании их можно соорудить вручную из подручных материалов.

В зависимости от техники бурения станки делят еще на несколько групп.

Ударно-канатные

Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.

Но следует отметить, что подобные механизмы могут работать даже на каменистых грунтах, чего не всегда можно добиться другими инструментами.

Шнековые

Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.

Ручные модели могут иметь небольшой вес, что делает их компактными и легко переносными. Но если производить бурение шнеком каменистых грунтов, то его эффективность может значительно падать.

Вращательно-роторные

Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.

Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

Производители

Популярность буровых станков возрастает с каждым днем, что связано с тем, что системы подобного типа используются для решения разнообразных задач. Производство станков осуществляется многими компаниями, среди которых можно выделить несколько самых популярных.

• «ИжНефтеМаш». Компания производит оборудование для бурения уже более 50 лет. Продукция компании насчитывает множество наименований. Самыми популярными инструментами этой марки считаются буровые погружные дренажные насосы, штанговое оборудование, смесительные установки, которые используются для цементирования шахт, и много других.

• «Буровая техника». Это еще одна компания с многолетним опытом, которая производит оборудование для бурения нефтяных и газовых скважин. Производитель выпускает турбобуры, винтовые насосы и много другое. Механизмы отличаются высокой производительностью и качеством работы.

• «Геомаш». Техника этой компании применяется в строительстве, а также для бурения скважин для воды. Производитель выпускает множеств самоходных механизмов, способных решать различные задачи. Многие из них могут формировать сейсморазведочные и гидрогеологические скважины.

• Bauer. Эта немецкая компания, которая известна на рынке также уже более полувека. Под эгидой данной марки выпускается очень много бурильных установок как для промышленного, так и для строительного использования. Следует отметить высокое качество производимого оборудования, что достигается за счет того, что компания изготавливает все комплектующие для механизмов самостоятельно.

Самыми популярными машинами являются модели Bauer BG 28 и Bauer MBG 24, которые применяются многими профессиональными специалистами.

• Aker Wirth. Это еще один представитель Германии, выпускающий качественное буровое оборудование. Ассортимент продукции насчитывает множество видов изделий. Можно найти как малогабаритные установки, так тяжелые промышленные агрегаты. Особую популярность приобрели верхние приводы, буровые насосы и вертлюги.

Разнообразие буровых станков не заканчивается на этих марках. Сегодня все больше рынок захватывают недорогие китайские модели. Но перед тем как покупать их, следует удостовериться в их надежности и выносливости.

Советы и рекомендации

Бурение скважин – это сложная процедура, которую не всегда возможно осуществить своими руками. Подобные операции реально выполнить только для неглубоких отверстий. Осуществляя бурение, следует придерживаться следующих простых советов:

• перед началом работ обязательно нужно анализировать почву. На основе полученных данных подбирается тип бура, который подойдет для разрушения подобной структуры;
• следует стараться выставлять инструмент строго вертикально. Если система войдет в грунт под углом, то существует риск повреждения рабочего органа;
• в случае ручного бурения обязательно стоит добавлять воду в отверстие. Она смягчит почву и позволит быстрее продвигаться вглубь.

Буровые станки для скважин представляют собой специальное оборудование различной сложности. Их выбор для решения определенных задач следует доверять опытным специалистам, которые подберут надежные и долговечные механизмы. Более подробно о станках для бурения скважин смотрите в следующем видео.

насосы для гидробурения абиссинской скважины своими руками, буры и другое оборудование, технология ручного гидробурения

Система автономного водоснабжения – зачастую единственный способ, с помощью которого удастся организовать своевременную и надежную подачу воды для обслуживания загородных домов или дачных участков. Источником жидкости при выборе этого способа выступает скважина, которую оборудуют на придомовой территории.

Большинство владельцев частных домов стремится к снижению расходов и максимальной экономии средств при проведении процесса обустройства скважины. Один из эффективных способов – гидробурение, которое при желании можно выполнить своими руками.

Особенности

Ключевое отличие гидробурения скважин на воду – это наличие двух процессов бурения. В первую очередь при выборе данного метода происходит разрушение породы с помощью специальных приспособлений. Далее куски земли извлекают водой под давлением. Другими словами, гидробурение подразумевает вымывание грунта мощной струей воды.

Особенность способа в том, что этапы проводятся одновременно, что позволяет в максимально короткие сроки получить качественный результат. Для разрушения породы в грунт погружают специальное буровое оборудование, а зачистку проводит оснастка, которая закачивает воду в грунт и подает ее в тело возводимой в процессе скважины.

Другая особенность гидробурения заключается в том, что жидкость из оснастки используется не только для вымывания породы, разрушенной бурильным оборудованием. Дополнительные функции подаваемой жидкости:

• возможность выноса разрушенной породы на поверхность;
• охлаждение инструментов, которые используются для бурения;
• шлифовка скважины изнутри, предотвращающая ее обрушения в дальнейшем.

Технология гидробурения подразумевает постепенное наращивание колонны шахты по мере ее углубления. Процесс выполняется с помощью специальных штанг, которые представляют собой ВГП-трубы с диаметром в 50-80 мм.

Плюсов гидробурения скважин на загородных участках довольно много.

• Снижение финансовых затрат. Работы по бурению скважин с помощью гидробуровой установки можно выполнить своими руками без приглашения специалистов и особых навыков.
• Возможность установки компактного небольшого оборудования для работы на участках небольшой площади. Для обустройства скважины используют малогабаритную технику.
• Удобство метода. Для бурения не потребуется проводить никаких предварительных расчетов, закупать огромный спектр оборудования и инструментов. Современная методика проста и понятна каждому, кто решит попробовать этот способ.
• Быстрые сроки бурения и обустройства скважины. Работы можно выполнить максимум за неделю.

А также стоит отметить экологическую безопасность метода и минимальное воздействие на ландшафт. Проводить работы по бурению скважин можно даже на благоустроенных участках. Однако такой способ подойдет не всегда.

Не рекомендуется использовать гидробурение в случае обустройства участков со скальными или полускальными грунтами.

Какое оборудование используется?

Для обустройства скважин стоит запастись малогабаритной буровой установкой (МБУ). Агрегат такого типа станет отличным решением для использования как на загородных, так и на дачных участках. Таким образом удастся организовать подачу воды с помощью мотопомпы или дренажного насоса.

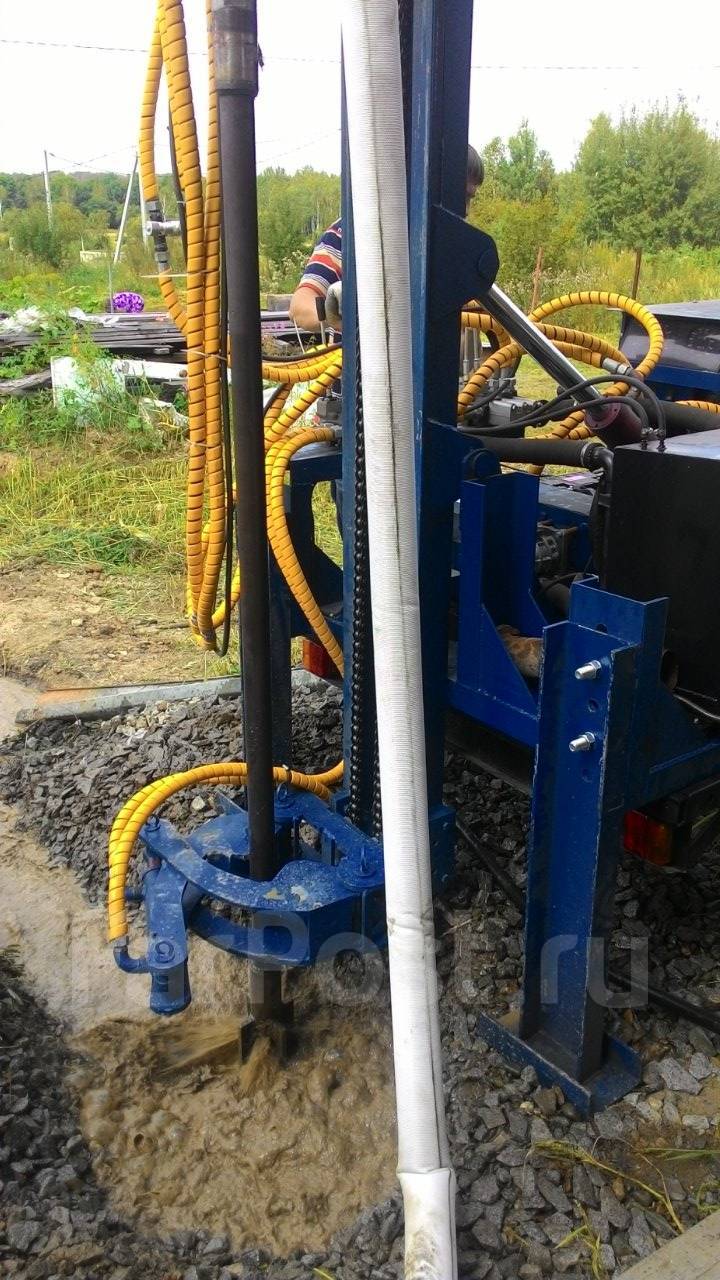

МБУ представляет собой компактную машину, высота которой составляет 3 м, а диаметр – 1 м. Достичь нужного результата при выполнении работ помогает мотопомпа. Сама конструкция установки сборная, что позволяет при желании выбрать другой элемент, заменить его, а также модернизировать каркас агрегата. В состав МБУ входят следующие элементы:

• головка с наконечником;

• полипропиленовая помпа;

• лебедка для организации движения обсадных труб;

• двигатель и насадка.

А также конструкция содержит блок, отвечающий за управление системой, и вертлюг, предназначенный для монтажа мотопомпы и крепления элементов скользящим способом. Чтобы организовать беспрерывную работу оборудования, необходимо дополнительно подобрать преобразователь тока. Дополнительно могут потребоваться пилка и клей (для разведения раствора или наладки инструментов).

Подготовка

Один из важных этапов гидробурения – поиск воды с целью определения глубины залегания уровня грунтовых вод.

Если этого не сделать, впоследствии не получится пробурить эффективную скважину, чтобы обеспечить дом необходимым количеством жидкости.

При этом совсем необязательно использовать специальное оборудование, можно определить приблизительное расположение водоносного горизонта. Если район, в котором находится участок, хорошо развит, можно уточнить информацию у соседей или у компании, занимавшейся инженерно-геологическими изысканиями.

Сам процесс проводится с помощью малогабаритной установки. Многие будут удивлены компактными размерами оборудования, которое можно поставить практически на любом участке, вне зависимости от его площади.

Основные этапы

Несмотря на то что гидробурение – простая технология, у нее есть свои правила и особенности, которые нужно учесть при выполнении работы. Начинать необходимо с подготовки участка, на котором будет расположена скважина, а также заготовки раствора для бурения и учета других подготовительных процессов. Только после этого можно будет приступить к выполнению основной части.

С целью экономии финансов разведочные работы можно провести самостоятельно. Для получения необходимой информации потребуется пробурить скважину глубиной до 100 см. И при положительных результатах можно приступить к бурению.

Если уровень грунтовых вод находится слишком низко, или участок сложен скальными, полускальными породами, стоит прибегнуть к другому способу бурения скважин.

Бурение МБУ

После выполнения подготовительных работ и приобретения необходимого оборудования приямок, пробуренный в процессе поиска подземных вод, нужно заполнить раствором – и приступить к основному этапу.

Рабочий раствор замешивают с помощью абиссинского строительного миксера, при этом все работы нужно проводить уже в приямке, чтобы снизить последующие расходы и ускорить время проведения операции. Далее приступают к задействованию буровой установки, предварительно проверив работоспособность лебедки и насоса. Сделать это необходимо, так как во время ручной работы возникает риск невозможности своевременной остановки оборудования.

Стартовая горизонтальная штанга МБУ проникает в грунт на 95% длины, после чего оставшуюся часть подсоединяют к колонне посредством навинчивания шланга на следующее звено. Продолжительность бурения вручную зависит от типа грунтов и условий эксплуатации оборудования. В среднем она длится от суток до недели.

Чтобы предотвратить неожиданный обвал стенок во время выполнения работ, одновременно с углублением столба вниз опускают обсадную колонну. В случае бурения песчаного грунта рекомендуется начать укладку трубы раньше, чтобы избежать постоянного обрушения земли.

Для обсадки скважины используют трубы из:

• стали;
• пластика;
• комбинированных материалов.

Пластиковые трубы считаются наиболее востребованными, так как у них выше эксплуатационные характеристики, а сама конструкция не подвержена коррозии и деформациям от механических воздействий.

Окончательный выбор материала обсадной трубы зависит от того, какой грунт используется на участке. Для плотных грунтов рекомендуется отдать предпочтение стальным конструкциям. А также стоит предусмотреть, что для крепления таких труб могут потребоваться специальные хомуты.

Установка фильтра и обустройство

Когда будет определен уровень грунтовых вод, процесс бурения стоит продолжить. Важно, чтобы дно трубы впоследствии уперлось в водоупорный слой, который сдерживает жидкость от дальнейшего проникновения в грунт. Определить необходимость завершения процесса можно по тому, как будет погружаться колонна в грунт. Если процесс замедлился, и стали возникать трудности с дальнейшим погружением конструкции, операцию стоит подводить к концу.

Следующий этап заключается в тщательной промывке скважины чистой водой с помощью буровых штанг, которые по окончании процедуры можно извлечь. Третий шаг – установка специальных фильтров, которые представляют собой трубы с диаметром, значительно меньшим диаметра обсадной конструкции.

Первое звено фильтрующей трубы должно быть перфорированным. Сделать это можно посредством предварительного бурения широкой скважины с целью обеспечения возможности погружения в нее насоса. Для повышения качества очистки воды рекомендуется дополнить фильтрующее звено сеткой, выполненной из нержавеющей стали.

Когда фильтр будет установлен на дно обсадной трубы, ее необходимо слегка приподнять, чтобы обнажить отверстия. Для этого также потребуется отрезать лишний кусок конструкции и выполнить оголовок. При возникновении зазора вокруг ствола его необходимо засыпать щебнем и залить цементом для предотвращения утечек и проникновения внутрь вредных жидкостей.

Далее необходимо установить погружной насос. Монтаж осуществляется с учетом инструкции, которая включена производителем в комплект устройства. Во время установки оборудования важно учитывать, чтобы расстояние между насосом и дном колодца не превышало и не было меньше 0,5-1 метра. Это предотвратит проникновение внутрь насосной системы мутной воды с вредными частицами. А также не рекомендуется ставить насос на глубину более 3-х метров от уровня грунтовых вод.

Завершение

Когда скважина будет пробурена и оборудована, потребуется провести последующий демонтаж бурового оборудования. При этом важно учитывать некоторые моменты. В случае если диаметр выработки маленький, буровую колонну делают обсадной и впоследствии не извлекают из ствола. Закачка воды проводится по каналам, через которых проходил раствор.

Гидробурение скважины – современная простая технология, не требующая от владельца участка особых знаний и навыков, а также особых инженерных расчетов. Важно только заранее купить необходимое оборудование, а также учитывать при выполнении работ несложные правила. При верном подходе удастся обустроить на участке скважину, обеспечив дом необходимым количеством воды.

В следующем видео вы узнаете, как бурить скважину малогабаритной буровой установкой.

конструкция, схема и принцип работы скважины на воду

Конструкция скважины на воду напрямую влияет на срок службы источника. Правильный подбор и установка оборудования обеспечит долгую и бесперебойную работу системы. Мы расскажем, как подобрать обсадные трубы и фильтры для разных типов источников.

Виды водоносных горизонтов в Московской области

В Подмосковье можно найти 3 вида водоносных горизонтов.

Грунтовые воды

Ближе всего к поверхности залегают грунтовые воды. На этот слой раньше своими руками копали колодцы. Первый водоносный слой дает мало воды, и качество жидкости плохое. Она загрязнена химикатами, тяжелыми металлами и органическими отходами.

Межпластовые воды

Еще глубже залегают межпластовые воды. Они находятся между двумя пластами породы, которая плохо пропускает жидкость. Качество воды лучше, чем в первом слое. Но жидкость может быть загрязнена металлами и солями.

Артезианский слой

Напорный или артезианский слой находится между двумя водонепроницаемыми породам. В нем жидкость находится под давлением. Когда буровая машина пробуривает верхний пласт, жидкость поднимается по стволу.

Напорные скважины на воду обладают высокой продуктивностью. Они могут давать до 5000-7000 литров за час. Источник питания горизонта находится за десятки или сотни километров от устья. Качество жидкости очень хорошее.

Таблица глубин водоносных горизонтов в Подмосковье

В таблице приведена средняя глубина залегания 3 видов водоносных горизонтов:

Тип водоносного горизонта	На какую глубину пробуривать
Грунтовый	от 1 до 5 м
Межпластовый безнапорный	от 12 до 25 м
Напорный	от 30 до 100 м (максимум до 450 м)

Мы рекомендуем использовать для добычи воды напорный горизонт. Напорные скважины могут работать до 50 лет. Напорный горизонт дает воду, в составе которой почти нет мелкодисперсных частиц. Обсадная колонна не будет заиливаться, даже когда система простаивает.

Прочие виды источников часто заиливаются, быстро исчерпывают свой ресурс. Они будут служить максимум 12-15 лет. Исключением являются только скважины на глубокий песок (песчаник). Они могут служить до 20-25 лет.

Грунтовые и межпластовые воды сильно загрязнены. Воду из некоторых источников опасно пить, ее можно использовать только для технических целей. Напорные источники дают воду хорошего качества. Иногда ее можно пить без дополнительной очистки.

От чего зависит конструкция водоносной скважины

Устройство скважины состоит из нескольких основных элементов:

1. Ствол. Вертикальная полость, в которую ставится обсадная колонна.
2. Обсадные трубы. Трубы из металла или пластика, которые удерживают стенки шахты.
3. Скважинный кондуктор. Он защищает трубы при бурении на сложных грунтах.
4. Устье. Устьем называется верхняя часть трубы, которая остается на поверхности.
5. Забой. Нижняя часть шахты, где на трубы устанавливаются скважинные фильтры.
6. Статическое зеркало. Глубина, на которой останавливается водяной столб после подъема.
7. Перфорированный фильтр — это элемент конструкции, который не дает крупным и мелким песчинкам попадать в ствол.

Конструкция обсадных труб и фильтров зависит от водоносного горизонта, на который проводится бурение. Далее мы расскажем, какое оборудование применяют для каждого вида источников.

Что такое абиссинская скважина-игла

Абиссинские скважины берут воду из межпластового ненапорного слоя. Средняя глубина ствола: 12-15 метров. Устройство конструкции требует установки трубы малого диаметра: не более 50-70 мм. Из-за узкого ствола подобная конструкция называется иглой.

Характеристики абиссинских источников:

• При бурении машина проходит сквозь песок и гравий.
• Дебит: 300-500 литров за час.
• Возможно устройство иглы в подвале жилого здания.
• Бурение абиссинской иглы занимает 1 день.
• Для работы используют малогабаритную буровую машину.
• Возможно создание иглы по ударно-канатному принципу.
• Срок эксплуатации: до 10 лет.

Абиссинскую иглу можно использовать для летнего снабжения участка. Тогда оборудование нужно будет консервировать на зиму и запускать весной.

Абиссинские источники подходят для полива растений. Но для стабильного водоснабжения они не подходят. Слишком короткий срок службы и маленький дебит.

Конструкция абиссинской скважины иглы

При бурении создается шурф, в который забивается обсадная колонна. Обсадная труба изолирует ствол от попадания дождевой и талой воды. На нижней части трубы располагается копьевидный наконечник с фильтром. Фильтровая зона с отверстиями защищена металлической сеткой.

Фильтр не дает песчинкам попадать в иглу. Длина копьевидного наконечника: до 20 см. Колонна собирается из труб длиной 2-3 м. Они крепятся друг к другу резьбовыми соединениями. Места стыков полностью герметичны. В месте выхода обсадной трубы на поверхность иногда заливают бетонный цоколь.

Для подъема воды необходимо установить ручной насос или поверхностный всасывающий насос. В иглу нельзя установить погружное оборудование из-за малого диаметра. Если абиссинская игла должна работать зимой, оборудование следует разместить в теплом помещении.

Что такое скважины на первый песок

Первый водоносный песок находится на уровне 5-30 метров. На большинстве участков бурение на песок проводится за 1 день. Но линзы воды в песке залегают неравномерно. Первые несколько попыток бурения могут оказаться неудачными.

Песчаный горизонт в среднем дает 500 литров за час. Этого количества не хватит для снабжения большого коттеджа. Песчаные источники подходят для дачных домиков, для полива растений на участке. Уровень водоотдачи нестабилен, зависит от погоды и сезона.

Первый песок бывает загрязнен органическими отходами, удобрениями, бактериями, металлами и их солями. Прежде чем пить воду, рекомендуется провести анализ и подобрать систему фильтров. Источник может прослужить 10-15 лет. Но средний срок службы источников: 5-7 лет.

Конструкция песчаной скважины

Устройство песчаных источников проводится по простой схеме. Для многих участков в Московской области характерен разрез грунта:

1. Плодородный слой почвы.
2. Суглинок.
3. Серая глина.
4. Водоносный песок.
5. Черная глина.
6. Сухой известняк.
7. Водоносный известняк.

Обсадная колонна проходит первые четыре слоя и упирается в черную глину. Конструкция состоит из одной трубы. Для песчаных источников подходят трубы нПВХ 125 мм. Фильтр устанавливается в песке. Для фильтрации воды применяется галунный фильтр с мелкой сеточкой. Стандартная длина сетки: 1-2 метра. Погружной насос всегда ставится выше фильтра.

Песчаные источники быстро заиливаются, особенно когда ими долго не пользуются. На фильтре скапливаются частицы песка. Самые мелкие песчинки проникают сквозь сетку и попадают внутрь ствола. Для защиты от песчинок фильтр осыпают снаружи щебнем или гравием. Но эта мера лишь замедляет процесс.

Чем отличаются скважины на первый песок и глубокий песок

В некоторых районах Московской области есть глубокий песок или песчаник. В нем также залегает питьевая вода, которую можно добывать. Средняя глубина залегания песчаника: 40-80 метров.

Прежде чем попасть в песчаник, вода проходит песок и глину. Они выступают в роли природного фильтра, который очищает воду от загрязнений.

Бурение на глубокий песок проводится в тех районах, где напорный горизонт залегают слишком глубоко (100 и более метров). Выбрав этот слой для добычи воды, можно сэкономить на работах.

Скважины на песчаник дают воду 20-25 лет. Качество воды хорошее, но анализы могут показать избыток солей жесткости. Эта проблема легко решается установкой фильтров.

При бурении на песчаник применяются те же способы обсадки, что и при бурении на известняк.

Что такое артезианские скважины

Напорный горизонт залегает между двумя пластами известняка. После вскрытия горизонта вода поднимается по стволу. Если давление внутри ствола сильное, она может дойти до поверхности и выплескиваться наружу. Такие источники называют самоизливными.

Преимущества бурения напорной скважины:

• Источник будет давать воду минимум 50 лет.
• Напорный горизонт дает до 5000-7000 литров за час.
• Уровень водоотдачи всегда стабилен.
• Хорошее качество добытой воды.
• Один источник может обеспечить несколько домов.
• Низкая себестоимость одного литра.
• Вложения в источник окупятся за время его эксплуатации.

Для напорных систем подходят насосы, работающие по погружному принципу. При обустройстве устанавливается оголовок, адаптер или кессон.

Варианты конструкции артезианской скважины

Однотрубная конструкция. Устанавливается одна труба с открытым стволом. Мы устанавливаем трубы нПВХ 125 мм. Вариант для почвы, легко поддающейся обработке.

Двухтрубная конструкция. Ставятся две обсадные трубы: внутренняя — пластиковая и наружная — металлическая. Вариант для грунта с сильными подвижками слоев.

Однотрубная конструкция с кондуктором. Кондуктор ставится на обсадную трубу при прохождении сыпучих пород или плывунов.

Двухтрубная конструкция с кондуктором. Вариант установки труб для сложных грунтов: сыпучие породы, плывуны.

Простая телескопическая конструкция. Состоит из нескольких моделей обсадных труб разного диаметра. При погружении широкие трубы сменяются более узкими трубами. Вариант служит для прохождения валунов, супесей, твердого известняка.

Сложная телескопическая конструкция. Диаметр обсадных труб сужается дважды. Вариант для труднопроходимых валунов или сыпучих пород.

Бурение скважины на воду от компании ЭКОБУР

Мы выполняем бурение на воду в Москве и Московской области. Выезжаем по заявкам в соседние регионы. Бурение проводится под ключ: от разработки проекта скважины до установки заглушки. Работы продолжаются от 1 до 7 дней (чаще 2-3 дня). Гарантия на бурение: 10 лет.

Основные принципы работы компании ЭКОБУР:

• Выезд по Московской области без предоплаты.
• Бесплатная консультация инженера.
• Строительство коммуникаций любой сложности.
• Организация водоснабжения участков под ключ.
• Работы выполняют опытные буровики.
• Применяем обычные и малогабаритные буровые машины.
• Устанавливаем технику известных брендов.
• Собственный автопарк из 9 буровых установок.

На следующем этапе мы выполняем обустройство скважины. Услуга включает монтаж скважинной техники, подключение частного дома к водопроводу. При обустройстве заказчик получает систему водоснабжения, готовую к запуску.

Получите расчет проекта скважины для вашего участка

Мы предлагаем готовые варианты конструкции скважины для загородных домов. Вы можете не составлять расчеты своими руками, а получить готовое решение от инженеров. Оставьте заявку на консультацию на сайте или по телефону.

Менеджер определит, какой тип скважины подойдет для вашего участка, и какой план конструкции лучше выбрать. Вы получите расчет сметы во время телефонного разговора.

её виды, способы бурения скважины и преимущества передвижной станции

До сих пор для многих существует проблема обеспечения себя автономным водоснабжением. Несмотря на довольно развитую структуру водопроводных сетей во многих регионах получить питьевую воду можно только при обустройстве собственного колодца или скважины. Копка колодца вручную — это трудоёмкая и невыполнимая задача. Скважина — это единственно приемлемый вариант решить проблему, а поможет в этом буровая установка, которая эффективно работает на любом грунте.

Особенности установок

Лучше, конечно же, привлечь профессионалов для изготовления колодца, но бурение установкой промышленного типа стоит довольно дорого, поэтому чаще приходится отказываться от такого варианта.

В этом случае применяются малогабаритные бурильные установки, которые вполне можно собрать самостоятельно. Трудно будет тем, кто первый раз сталкивается с таким видом работ. Для этого понадобятся хотя бы небольшие слесарные навыки. Конструкция, изготовленная своими руками, не только значительно сократит материальные затраты при разработке собственного колодца, но и окупится, если понадобится выполнять работы на соседних участках.

Скважина представляет собой сооружение в форме цилиндра, уходящее вглубь земли и укреплённое с помощью специального жёсткого каркаса. Изготовление таких конструкций выполняется установками для бурения, которые появились достаточно давно, так как применялись для добычи полезных ископаемых. Позже стали использоваться и для бурения водяных скважин. Функциональность буровых установок позволяет выполнять операции для различных целей:

1. Изготовление отверстий небольшого диаметра, которые используются для решения различных инженерных задач.
2. Бурение разведочных скважин. Выполняются они для получения сведений о состоянии грунта, водоносных горизонтах.
3. С целью поиска или добычи жидких или газообразных ископаемых, например, нефти.
4. Бурение скважин для воды.

Используются несложные механизмы для изготовления неглубоких отверстий. Существуют и их разновидности:

1. Трубчатый колодец. Это неглубокий ствол — до 12 м, который предназначен для разработки верхних водоносных горизонтов.
2. Скважина на песок. Колодец средней глубины — до 30 м. Срок эксплуатации такой системы около 15 лет, затем ствол может заилиться или забиться песком. Тогда нужно будет чистить его или бурить новый слой.
3. Артезианская скважина. Глубина ее может достигать 100 м и разрабатывается для нескольких частных домостроений, поэтому для изготовления отверстий применяются специальные технологии и механизмы. Срок службы таких источников воды доходит до 50 лет. Буровые установки наделены высокой мощностью и сложностью.

Разработка скважин — искусная работа, так как результат невозможно предсказать, а каждая конструкция уникальна.

Процесс заключается в следующем: в грунте нужно сделать глубокую и узкую шахту непосредственно к водоносному слою и установить в неё обсадную трубу, чтобы укрепить стенки выработки. Во время сооружения системы приходится извлекать достаточное количество грунта, причём он может быть разным: от крупных камней до песка, смешанного с водой.

Виды конструкций

Современные станции в газовой и нефтяной отрасли кардинально отличаются от устройств водяных скважин. Там мощный бур свободно проходит через мёрзлый грунт и скальные породы. К тому же способен функционировать под давлением на большой глубине. Поэтому в промышленных отраслях применяются стационарные платформы, в быту передвижные и самоходные буровые установки.

Изготовление скважин на воду в таком мощной технике не нуждается. Сегодня существует большое разнообразие малогабаритных буровых установок, в том числе и самостоятельного изготовления, для бурения колодцев для воды.

Многие из них наделены ручным приводом, но эффективность недостаточна для качественного выполнения работ. Их свободно можно использовать для бурения стволов небольшой глубины и по мягким почвам. Поэтому лучше отдать предпочтение установке с механическим приводом. Она обеспечит хорошую производительность и бурение глубоких скважин.

В зависимости от состояния почвы и требуемой глубины шахты, существует три вида мобильных установок:

1. Устройство для вращательного бурения. В конструкцию включён буровой шнек, который при вращении разрушает грунт. Такая техника предназначена для неглубокой разработки.
2. Установки для вращательно-ударного бурения. Процесс выполняется за счёт ударов по вращающемуся элементу. Разрушающим породу элементом является долото, усиленное режущими вставками. Приспособление такого вида может использоваться для изготовления скважин глубиной до 200 метров.
3. Станок для ударного бурения. Он выглядит в виде треугольного каркаса с прочным основанием. К нему крепится гибкий высокопрочный трос с байлером и стамеской, которые запускаются в шахту. Также удары могут наноситься по снаряду, установленному в забое. Байлер выхватывает породу из скважинного канала и поднимает её на поверхность. Хотя это трудозатратный метод, подобные конструкции легко устанавливаются и функционируют с высокой производительностью.

Установка для ударного бурения используется на мягких подвижных породах. На твёрдых грунтах способна заглубляться не более, чем на 100 метров.

Способы разработки скважин

Продолжительность рабочего процесса зависит от глубины водоносного горизонта. Иногда он пролегает на глубине 10 м, а порой скважину приходится углублять до нескольких десятков или даже сотен метров. Каждому методу соответствует определённая установка. Всего четыре способа бурения:

1. Роторный. Используется принцип вращения: ротор обеспечивает вращение бура. Внутрь бура доставляется вода (бурильный раствор). Она выносит наружу шлам (раздробленную породу), а бур при этом остаётся в колодце. Его постепенно наращивают, устанавливая дополнительные штанги. Существуют ещё роторные установки «сухого» бурения, работающие без растворов. Такие механизмы требуют больших усилий, а скорость бурения гораздо ниже. Роторные станки применяются на малую и среднюю глубину — не более 50 метров.
2. Шнековый. Внедрение в почву происходит за счёт шнека — штанги с расположенными винтом лопастями. Вручную можно пробурить всего лишь на два метра, например, под фундамент на сваях. Но чтобы пройти твёрдый слой глины или плотного песка необходимо приложить большое усилие. В этом случае понадобится двигатель с большим вращающимся моментом — ротор. Шнек разрыхляет грунт и выводит его наружу. На податливом грунте используются обычные буры, на твёрдом — буры с резцами, на каменистом шнековые установки бесполезны.
3. Ударно-канатный. Этот способ применяют для бурения колодцев до 300 метров. Тяжёлый груз бросают в скважину на канате. Груз состоит из таких составляющих, как долото, штанга, замок. Падая с высоты, он дробит грунт, после чего его поднимают и снова бросают. Процесс повторяется, пока ствол не достигнет требуемой длины.
4. Ударно-вращательный. Применяется для бурения шахт на глубину от 600 м и глубже. В этом случае используются телескопические ударные штанги, а также бентонитовая глина, благодаря которой укрепляются стенки шахты. Таким методом разрабатываются не только скважины для воды, но и для добычи нефти. Процесс работы обеспечивают передвижные агрегаты, расположенные на тракторе или грузовике.

Пользуясь ударно-вращательной установкой, тратится гораздо меньше физических сил. Однако конструкция довольно сложная и требует определённых затрат, так как некоторые детали нужно будет покупать или изготавливать под заказ.

Бурение с промывкой

Это наиболее эффективный способ разработки скважины глубиной до 35 м, обеспечивающий скорость проходки до 12 м/ч. Этот показатель значительно превышает производительность других методов. Процесс включает в себя прямую и обратную промывку скважины:

1. При прямой промывке раствор поступает в скважину для вымывания грунта и выброса его на поверхность.
2. При обратной раствор также подаётся в ствол, но затем выполняется откачка грунтовой массы при помощи насоса.

Вязкий промывочный раствор, кроме охлаждения режущих элементов и очистки скважины от пород, выполняет ещё одну функцию — укрепляет стенки скважины, препятствуя их обрушению, даже если разрабатываются песчаные или глинистые почвы.

Преимущества малогабаритных станков

Портативные буровые установки для бурения скважин используются для разработки колодцев до 200 метров. Такие конструкции имеют малый вес, они легко собираются, разбираются, а также транспортируются. Некоторые из них можно перевозить в прицепе или багажнике автомобиля.

Ещё одним достоинством такого вида оборудования является то, что к рабочему месту её можно доставить вручную и нет необходимости организовывать удобный подъезд. Такие конструкции часто называют переносными. Следовательно разработка скважины выполняется в любых местах, где невозможен въезд тяжёлой техники.

Функционируют переносные устройства для бурения чаще от электрической сети в 220 В. Но есть такие модели, которым необходимо питание 380 В. Они применяются гораздо реже из-за того, что не везде имеется такое питание.

Бурение малогабаритной установкой обходится гораздо дешевле, чем другими видами агрегатов. Сейчас они очень востребованы, благодаря простому и доступному способу применения. Множество фирм предлагают свои услуги по разработке скважин, используя как отечественные, так и заграничные модели. Производство выпускает большое количество разновидностей установок и в продаже можно подобрать относительно недорогое оборудование для водоносных скважин.

Одним из основных недостатков малогабаритной установки является невысокая средняя мощность. Поэтому рабочий процесс будет более длительным по сравнению с крупногабаритной техникой. К тому же производительность установки значительно падает на глиняных и скалистых почвах.

Нужно учитывать, что все качества малогабаритных конструкций: положительные и отрицательные достаточно условны, и рассматривать их следует в соответствии с конкретными целями и условиями эксплуатации. Конструкция у них довольно простая и понятная, но характеристики абсолютно разные: производительность, метод бурения, срок службы, стоимость. Поэтому разработку скважины лучше поручить настоящим профессионалам, ведь процесс бурения имеет множество тонкостей и сложностей, в которых трудно сразу разобраться.

Предыдущая

Буровые установки и оборудованиеАбиссинская скважина: обустройство своими руками

Следующая

Буровые установки и оборудованиеЗавод бурового оборудования ЗТБ: его услуги и особенности производства

Мне нравитсяНе нравится

Бурение скважин на воду | Буровое оборудование Simco

Геотермальные буровые установки

Обладая более чем 50-летним опытом проектирования и строительства современных геотермальных буровых установок и установок для бурения скважин на воду, SIMCO® является оптимальным выбором для оборудования и установок для бурения геотермальных скважин. Наши буровые установки спроектированы специально с учетом потребностей клиентов: сочетание низких эксплуатационных расходов, высокой надежности и передовых гидравлических систем высокого давления означает, что наши станки не имеют себе равных на рынке сегодня.

Независимо от того, нужна ли вам мощная SIMCO 7000 для высокоэффективного и быстрого геотермального бурения скважин или геотермальных скважин, или SIMCO 2800 для более компактного проектирования и простоты обслуживания, вы найдете любую геотермальную буровую установку, которая будет работать на вершине своего класса и легко выполнить ваши требования к бурению.

Геотермальные буровые установки SIMCO предназначены для обеспечения доступа к участкам с ограниченным доступом и способны бурить скважины с использованием вращательного бурения, ударных молотков и систем обсадных труб.Наши геотермальные буровые установки — это сильное сочетание мощности и стабильности, которые также поставляются с сервисом и поддержкой SIMCO, не имеющим себе равных.

Установка для бурения скважин на воду

Универсальные и эффективные установки для бурения на воду и оборудование для бурения скважин SIMCO являются оптимальным выбором для широкого спектра применений для бурения на воду. Обладая более чем 50-летним опытом проектирования и строительства современных буровых установок на воду, наши современные установки способны бурение водяных скважин и скважин даже в самых твердых породах и граните.

Если вам нужна мощная SIMCO 7000 для высокоэффективного и быстрого бурения скважин на воду, геотермальных скважин или SIMCO 2800 для более компактного проектирования и простоты обслуживания, вы найдете любую водную буровую установку, которая легко и лучше справится с работой в своем классе. выполнить ваши требования к бурению.

Прочные и надежные установки для водяного бурения SIMCO могут использоваться для множества применений, включая шнековое бурение, мокрое роторное бурение, колонковое бурение и ударное бурение с погружением в скважину.SIMCO также предоставляет непревзойденный сервис и поддержку.

Общие технические условия

	Буровая установка для геотермальных / водяных скважин 7000	Буровая установка для геотермальных / водяных скважин 2800
Общие возможности (Возможности зависят от условий бурения, размера бурового насоса и размера вспомогательного компрессора)
Мокрый ротор (геотермальное бурение / бурение на воду):	0–1100 футов со стволом диаметром — 12 дюймов	0-400 футов со стволом — 9 ″
Воздушный ротор (геотермальное бурение / бурение на воду):	(забойный молот) 0-1 100 футов — скважина 12 дюймов	(забойный молот) скважина 0-400 футов — 9 дюймов
Крутящий момент буровой головки:	2900 фут-фунтов	4000 фут-фунтов
Обороты буровой головки:	0-300 об / мин	0-200 об / мин
Откат:	29500 фунтов	12000 фунтов
Нажать вниз:	15000 фунтов	12000 фунтов
Главная лебедка	12000 фунтов	4,500
Вспомогательная лебедка	3800 фунтов	2500 фунтов
Ход буровой головки — чистый ход:	24 ″	11 “

Запросить цену »

Бурение водяных скважин по выгодной цене — Отличные предложения по бурению водяных скважин от мировых продавцов буровых скважин

Отличные новости !!! Вы попали в нужное место для бурения скважин на воду.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая скважина для бурения воды вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили скважину для бурения воды на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бурении скважин на воду и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести бурение водяных скважин по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Оборудование для бурения скважин на воду (вода и сточные воды)

• Воздух и климат
• Питьевая вода
• Экологического менеджмента
• Здоровье и безопасность
• Мониторинг и тестирование
• Почва и грунтовые воды
• Отходы и переработка
• Вода и сточные воды
• Мониторинг воды

• Воздух и климат
• Промышленная вентиляция
• Контроль выбросов кислых газов
• Обработка воздуха активированным углем
• Обработка активированным углем
• Аэробиология
• Мониторинг аэрозолей
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Питьевая вода
• Производство атмосферной воды
• Бутилированная вода
• Бытовая питьевая вода
• Питьевая вода
• Анализ питьевой воды
• Хлорирование питьевой воды
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Экологического менеджмента
• Акустический контроль птиц
• Моделирование воздуха
• Отчетность о качестве воздуха
• Водная экология
• Археология
• Соответствие асбесту
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Здоровье и безопасность
• Соответствие требованиям к несчастным случаям
• Мониторинг аварий
• Правила несчастных случаев
• Случайный выпуск
• Разливы кислоты
• Кислотные отходы
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Мониторинг и тестирование
• Абсорбциометры
• Акселерометры
• Мониторинг ацетонитрила
• Мониторинг кислых газов
• Акустический мониторинг
• Акрилонитрил мониторинг
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Почва и грунтовые воды
• Аэрогеофизический
• Анаэробная биоремедиация
• Мониторинг водоносных горизонтов
• Водоносные горизонты
• Археология
• Шнековая дрель
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Отходы и переработка
• Переработка кислоты
• Кислотные отходы
• Акустическая чистка
• Аэробные отходы
• Утилизация аэрозольных баллончиков
• Переработка агрегатов
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Вода и сточные воды
• Кислотная очистка сточных вод
• Фильтрация с активированным углем
• Обработка активированным углем
• Обработка воды активированным углем
• Активный ил
• Мониторинг активного ила
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

• Мониторинг воды
• фекальное заражение
• Мониторинг активного ила
• Трюмный мониторинг
• Мониторинг биологической потребности в кислороде (БПК)
• Мониторинг котловой воды
• Химический мониторинг потребности в кислороде (ХПК)
• …и больше
• Компании
• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения

Меню Просмотреть все каналы

• Воздух и климат
• Питьевая вода
• Экологического менеджмента
• Здоровье и безопасность
• Мониторинг и тестирование
• Почва и грунтовые воды
• Отходы и переработка
• Вода и сточные воды
• Мониторинг воды

Воздух и климат

• Промышленная вентиляция
• Контроль выбросов кислых газов
• Обработка воздуха активированным углем
• Обработка активированным углем
• Аэробиология
• Мониторинг аэрозолей
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Видео
• Загрузки

Питьевая вода

• Производство атмосферной воды
• Бутилированная вода
• Бытовая питьевая вода
• Питьевая вода
• Анализ питьевой воды
• Хлорирование питьевой воды
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Видео
• Загрузки

Экологический менеджмент

• Акустический контроль птиц
• Моделирование воздуха
• Отчетность о качестве воздуха
• Водная экология
• Археология
• Соответствие асбесту
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Видео
• Загрузки

Здоровье и безопасность

• Соответствие требованиям к несчастным случаям
• Мониторинг аварий
• Правила несчастных случаев
• Случайный выпуск
• Разливы кислоты
• Кислотные отходы
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Видео
• Загрузки

Мониторинг и тестирование

• Абсорбциометры
• Акселерометры
• Мониторинг ацетонитрила
• Мониторинг кислых газов
• Акустический мониторинг
• Акрилонитрил мониторинг
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Видео
• Загрузки

Почвы и грунтовые воды

• Аэрогеофизический
• Анаэробная биоремедиация
• Мониторинг водоносных горизонтов
• Водоносные горизонты
• Археология
• Шнековая дрель
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Видео
• Загрузки

Отходы и переработка

• Переработка кислоты
• Кислотные отходы
• Акустическая чистка
• Аэробные отходы
• Утилизация аэрозольных баллончиков
• Переработка агрегатов
• … и больше

• Продукты
• Сервисы
• Программного обеспечения
• Тренировка
• Приложения
• Компании

YG Портативные буровые установки для бурения скважин на воду

Переносные буровые установки для бурения водяных скважин или мобильные установки для бурения водяных скважин и Малые буровые установки для бурения водяных скважин — это буровые установки, которые имеют небольшие размеры и удобны в транспортировке.Переносные буровые установки для бурения водяных скважин на продажу в Henan YG Machinery подходят как для домашнего, так и для коммерческого использования. Вы можете пробурить водяной колодец или скважину в грунте , глине, песчанике и мягком грунте , но не в твердом грунте. Разумеется, для бурения твердых пород у нас есть много других моделей, например гидравлическая буровая установка для бурения водяных скважин на прицепе. Ниже вы найдете несколько моделей переносных установок для бурения скважин на воду с фотографиями и подробными параметрами. 【Whatsapp / Wechat / Телефон / Skype】 +8613613856800

Портативная установка для бурения водяных скважин HY-180 Портативная установка для бурения водяных скважин HY-180

Модель	HY-180 Портативные буровые установки для бурения водяных скважин на продажу
Диаметр отверстия	80-200 мм
Глубина бурения	80–100 м
Диаметр и длина бурильной трубы	φ42 мм, 1,5 м
Мощность двигателя	1.5–2 кВт
Мощность насоса	2.2 кВт
Напряжение	220 В
Подъемная сила	500 кг
Размер и вес	700 мм * 700 мм * 2500 мм 120 кг

Запросить цену

Привлекательные особенности по сравнению с портативной буровой установкой YG:

1. Экономичный и достойный для любого человека, фирмы или семьи.
2. Практичный и эффективный при скорости бурения Глубина 30-40 м в час .
3. С легкостью управляйте не более чем двумя рабочими, а — с низкой ставкой обслуживания .
Переносной тип
4. делает их мобилизованными даже для транспортировки к скважинам, а также на площадку буровых скважин в наиболее удаленных районах.

Портативное оборудование для бурения скважин на воду ZX-220 ZX-220 Портативный станок для бурения скважин на воду

Модель	ZX-220 Портативный станок для бурения водяных скважин
Диаметр отверстия	80-280 мм
Глубина бурения	120 м
Диаметр и длина бурильной трубы	Φ51 мм, 1.5 мес.
Мощность двигателя	4 кВт
Мощность насоса	2.2 кВт
Напряжение	220 В
Подъемная сила	800 кг
Размер и вес	800 мм * 700 мм * 2500 мм 200 кг

Запросить цену

Основное применение портативной машины для бурения скважин на воду:

1. Вы можете пробурить скважину с помощью нашей портативной машины для бурения скважин на воду для полива фермерских хозяйств и полива сада .
2. Портативная буровая установка может обеспечить удобство водяных скважин для личного пользования.
3. Также можно использовать буровую установку для бурения геотермальных скважин .
4. Если вы хотите взять керны и выполнить свайные работы , наша портативная установка для бурения небольших гидравлических водяных скважин также может удовлетворить ваши требования с помощью специальных буровых принадлежностей.
5. Вы можете использовать оборудование для бурения водяных скважин Yugong в бурении грунта, глины, даже песчаника .

Портативная буровая установка HY-240 для продажи

Модель	HY-240 Портативная буровая установка для бурения скважин на продажу
Диаметр отверстия	100 мм
Глубина бурения	0-240 м
Диаметр бурильной трубы	Φ51 мм
Длина бурильной трубы	1,5 м
Мощность двигателя	4 кВт
Мощность насоса	2.2 кВт
Напряжение	220 В
Подъемная сила	500 кг
Размер	700 мм * 700 мм * 2500 мм
Масса	150 кг

Запросить цену

Переносной буровой станок для воды ZX-280 для продажи

Модель	ZX-280 переносная буровая установка для продажи
Диаметр отверстия	280 мм
Глубина бурения	120 м
Диаметр бурильной трубы	Φ51 мм
Длина бурильной трубы	1.5 мес.
Мощность двигателя	4 кВт
Мощность насоса	2.2 кВт
Напряжение	220 В
Подъемная сила	800 кг
Высота подъема	2,5 м
Размер	800 мм * 700 мм * 2500 мм
Масса	200 кг

Запросить цену

Система переносных буровых установок на воду

Портативная установка для бурения скважин на воду HY-350 на продажу Портативная буровая установка

Модель	HY-350 для продажи
Диаметр отверстия	100 мм
Глубина бурения	0-350 м
Диаметр бурильной трубы	Φ51 мм
Длина бурильной трубы	1.5 мес.
Мощность двигателя	3 кВт
Мощность насоса	2.2 кВт
Напряжение	220 В
Подъемная сила	1000 кг
Высота подъема	2,5 м
Размер	800 мм * 800 мм * 2700 мм
Масса	250 кг

Запросить цену

Лучшие портативные буровые установки для бурения скважин на воду HY-120 для продажи

Модель	HY-120 Портативная буровая установка для скважин на продажу
Диаметр отверстия	80-200 мм
Глубина бурения	80-100 м
Диаметр бурильной трубы	Φ42 мм
Длина бурильной трубы	1.5 мес.
Мощность двигателя	1,5–2 кВт
Мощность насоса	2.2 кВт
Напряжение	220 В
Подъемная сила	500 кг
Высота подъема	2 мес.
Размер	700 мм * 700 мм * 2900 мм
Масса	120 кг

Запросить цену

Портативный водяной буровой станок HY-500 для продажи

Модель	HY-500 Портативное оборудование для бурения скважин на продажу
Диаметр отверстия	0-500 мм
Глубина бурения	120 м
Диаметр бурильной трубы	Φ65 мм
Длина бурильной трубы	2 мес.
Мощность двигателя	5.5 кВт
Мощность насоса	5.5 кВт
Напряжение	220 В
Подъемная сила	1000 кг
Высота подъема	На высоту станка
Размер	1000 мм * 1500 мм * 2000 мм
Масса	600 кг

Запросить цену

Колодезная вода

Эти курсы перечислены для оказания помощи лицензированным бурильщикам, установщикам насосов и установщикам очистных сооружений в поиске возможностей обучения в режиме онлайн.Ни один из перечисленных ниже списков не спонсируется Департаментом окружающей среды и сохранения штата Теннесси. Мы не контролируем сборы, возмещения, сертификаты об обучении или информацию для входа в систему. Лицензиат несет ответственность за получение сертификата о прохождении курса от издателя курса. После получения сертификата лицензиат обязан обеспечить получение его копией Отдела водных ресурсов. ВСЕГДА храните копии сертификатов для своих файлов.

Юбилейные бурильщики в Южной Атлантике

o Что: Конференция и выставка

o Когда: 31 июля — 2 августа 2021 г.

o Где: См. Сайт

o Веб-сайт: www.jubileewatershow.com

o Телефон: 855-987-7469

o Обратите внимание, что даты публикации юбилея охватывают крайний срок CEU 31 июля.

кредитов, заработанных в июле 2021 года, учитываются в цикле продления на 2021–2022 годы.

кредитов, заработанных в августе 2021 года, учитываются в цикле продления на 2022–2023 годы.

Tennessee Water Well Association (TWWA)

o Что: Ежегодное собрание и выставка

o Когда: TBA

o Где: TBA

o Веб-сайт: www.tnwaterwellassociation.org

o Электронная почта: [email protected], [email protected]

o Телефон: 865-761-4363

Национальная ассоциация подземных вод (NGWA)

o What: Мероприятия и обучение, обучение по запросу, онлайн-обучение

o Веб-сайт: www.ngwa.org

o Электронная почта: [email protected]

o Телефон: 800-551-7379

o Варианты курсов по запросу:

Красный вектор

o Что: Обучение по запросу, онлайн-обучение

o Веб-сайт: www.redvector.com/professions/other

o Варианты курса:

• Проектирование водозаборных скважин
• Труба из ПВХ, какую использовать?
• Основы водных ресурсов: гидрология подземных вод
• Основы водных ресурсов: Загрязнение подземных вод
• Восстановление водоносного горизонта

Gould’s Pump Systems

o Что: Обучение по запросу, онлайн-обучение

o Веб-сайт: https: // goulds.ru / электронное обучение /

o Варианты курса:

• Курс частотно-регулируемого привода (2 часа)
• Основные системы водоснабжения (2 часа)

Национальная буровая ассоциация

o What: Buckeye Chapter Virtual Fall Training Expo 2020

o Когда: Понедельник, 9 ноября 2020 г.

o Веб-сайт: https://www.nda4u.com/chapters/buckeye/buckeye-events/

o Варианты курса: см. Программу на сайте провайдера

Национальная буровая ассоциация

o Что: по запросу, Обучение в режиме онлайн

o Веб-сайт: www.nda4u.com/training/online-training

o Варианты курса:

• Сертификат безопасности бурения (3 часа)
• Сертификация знаний о грунтовых водах (3 часа)
• Сертификат строительства контрольной скважины (3 часа)

Международная школа бурения скважин (ISWD)

o Что: Обучение по запросу, онлайн-обучение

o Веб-сайт: https://www.welldrillingschool.com/online-courses/

o Варианты курсов: посетите веб-сайт, доступно 13 курсов.

Обучение OSHA (29CFR 1910.120)

o Что: Общее обучение OSHA

o Где: несколько онлайн- или личных провайдеров

o Варианты курса:

• HAZWOPER 24/40 HR (курс повышения квалификации 8 HR)
• 10/30 HR CONSTRUCTION
• 10/30 HR ОБЩАЯ ПРОМЫШЛЕННОСТЬ

National Driller

o Что: Обучение по запросу, онлайн

o Веб-сайт: https: //www.nationaldriller.com / drilledu

o Телефон: 248-362-3700

o Варианты курса:

• Безопасность от начала до конца (1 час)
• Строительные блоки, чтобы думать как бурильщик (1 час)
• Методы контроля содержания твердых частиц, выбор и выполнение (1 час)

Ассоциация качества воды (WQA)

o What : Convention and Expo

o Когда: 27 — 29 апреля 2021 г.

o Где: Лас-Вегас, Невада

o Веб-сайт: https: // www.wqa.org/

o Даниэль Леблан (координатор обучения) 630-929-2508

o Электронная почта: [email protected]

o Телефон: 630-505-0160

Ассоциация подземных вод Кентукки (KYGWA)

o Что: Ежегодная выставка

o Когда: TBA

o Где: TBA

o Веб-сайт: http://www.kygwa.org/

o Электронная почта: [email protected]

o Телефон: 502-782-7054

Частный колодец класса

o Что: Запланированные вебинары, тренинги, конференции; Мастерские

o Когда: посетите веб-сайт, чтобы зарегистрироваться на веб-семинары и т. Д.

o Веб-сайт: www.privatewellclass.org

o Телефон: 866-522-2681

o Примечание: перед началом занятия убедитесь, что хост выдает сертификаты CEU для желаемых классов.

Американский фонд подземных вод

o Что: Конференции и семинары

o Когда: См. Расписание на веб-сайте

o Где: несколько мест, информацию о местонахождении см. На веб-сайте.

o Веб-сайт: www.agwt.org

o Телефон: 800-423-7748

Совет по водным системам (WSC)

o Что: Встречи участников

o Когда: осень 2020 г. и весна 2020 г.

o Где: в разных местах, см. Веб-сайт.

o Веб-сайт: www.watersystemscouncil.org

o Телефон: 202-625-4387

Международная ассоциация наземных тепловых насосов (IGSHPA)

o Что: Курсы по запросу, онлайн и личные курсы для тех, кто интересуется геотермальными системами.

o Когда: См. Расписание на веб-сайте.

o Где: См. Расписание на веб-сайте.

o Веб-сайт: https://igshpa.org/training/

o Телефон: 1 (800) 626-4747

o Электронная почта: [email protected]

Франклин Электрик (Franklin Tech)

o Что: Возможности онлайн-обучения по запросу

o Когда: по запросу

o Где: Он-лайн

o Веб-сайт: https://franklintech.exceedlms.com/student/catalog

o Электронная почта: dbumbalough @ fele.com

o Телефон: Дэвид Бамбало (765) 499-1165

o Примечание. Участнику необходимо будет создать учетную запись, а затем найти класс в разделе «Сертификаты». Название курса — «Сертификация жилых подводных систем».

Вертлюг буровой SDR-35S | Burovik.biz

долл. США 867 долл. США

Технические характеристики:

Вес: 30 кг

Вместимость: 6,8тонн

Подшипники: конические роликовые

Уплотнения: PTFE + усиленные уплотнения

Давление: 20 бар

Отверстие для воды: 35 мм

Информация

Вертлюг предназначен для подачи бурового раствора в бурильную колонну при ее вращении.

Преимущества:

Длительный срок службы без замены уплотнений;

Устойчив к осевым нагрузкам;

Возможность восстановления вала.

Втулки нержавеющие

Основное нововведение — нержавеющие втулки, которые устанавливаются на вал. Они изготовлены из нержавеющей стали, закалены до 60HRC и отшлифованы до зеркального состояния. Вал не подвергается коррозии при работе, уплотнения скользят по гладкой поверхности. Через несколько лет вы сможете заменить втулки на новые, а значит, срок службы вертлюга не ограничен.

Цинковое покрытие

Все детали: корпус, вал, фланцы, гайки покрыты цинком. При контакте с водой металл не ржавеет. Седла уплотнения сохранят первоначальное состояние.

Подшипники

Мы используем конические роликоподшипники. Они могут выдерживать сильные удары и вибрации.

Вертлюг — это опорный элемент, который принимает нагрузки и передает их на раму буровой установки. Таким образом, нагрузка снимается с ротатора.Гидравлический двигатель или редуктор не могут удерживать буровые штанги с инструментом, он быстро выйдет из строя. Однако, если вертлюг установлен и жестко соединен с кареткой дрели, двигатель будет только вращаться. В результате срок службы будет намного больше.

Очень часто другие производители вертлюгов используют радиальные подшипники, но они могут работать только с радиальными нагрузками. В этом случае нагрузки направлены вверх и вниз — по оси. Поэтому следует использовать только конические роликоподшипники.

Уплотнения

Для обеспечения герметичности используются три заглушки:

Первый и самый важный — втулки из PTFE.У них есть натяг на внутреннем и внешнем диаметрах. За счет плотной посадки и широкой плоскости скольжения исключен контакт с абразивными частицами, которые содержатся в воде.

Стандартные уплотнения не могут работать в таких условиях. При контакте с песком уплотнения быстро выходят из строя и на поверхности вала образуются канавки.

Поэтому мы используем широкие втулки из ПТФЭ для защиты уплотнений от абразивных частиц.

Второй барьер — стандартные армированные манжеты.Они способны выдерживать давление. При сборке внутренняя полость заполняется маслом. Принято считать, что нужно перекачивать дополнительную нефть. Но для такого типа пломб этого не требуется.

Эти манжеты работают в идеальных условиях: они находятся в маслянистой среде и не взаимодействуют с абразивными частицами. При скольжении по твердой втулке из нержавеющей стали со шлифованной поверхностью исключается образование канавок. В таких условиях уплотнения могут работать долгие годы.

Третий барьер уплотнения обеспечивается герметичностью корпуса вертлюга.Внутренняя полость, в которой расположены подшипники, заполнена маслом, поэтому мы установили манжеты внутри фланцев.

Подключение к буровой установке

Для присоединения к буровой установке используется массивный фланец с отверстиями для крепления. Вертлюг жестко связан с тележкой буровой и передает нагрузку на раму. Для этого можно сделать переходник или переходные втулки, которые будут соединяться с вертлюгом и кареткой.

Соединение с двигателем

Мы разработали универсальное соединение, которое может быть совместимо с различными двигателями.Это втулка, внутри которой производится соединение. Это может быть шпонка, шлицевая, шестигранная, квадратная, резьбовая и т.д. У нас есть готовые втулки для большинства ротаторов. Для разных двигателей можно использовать несколько втулок, они взаимозаменяемы.

Если вы хотите использовать другое соединение, дам вам прочную втулку, внутри которой вы можете сделать это самостоятельно.

Мы также можем выполнить соединение внутри вала по специальному заказу без использования втулки, например, для большого ротатора со стопорным штифтом.Или аналогичное соединение с большим шестиугольником.

Соединение со штангой

Адаптер используется для подключения к буровым штангам. Он навинчивается на поворотный вал.

Поскольку в буровых установках используются разные типы резьбы, на задней части адаптера имеется корпус для нарезания резьбы.

Таким образом, наш вертлюг совместим с любыми штангами.

После продолжительной эксплуатации резьба изнашивается, переходник можно заменить на новый.

Для блокировки переходника с обратным вращением здесь используется специальная гайка. Принцип действия зажимного устройства заключается в том, что шаг резьбы гайки отличается от шага резьбы переходника. Их нужно сваривать. В этом состоянии адаптер не открутится.

Подключение к водопроводу

Для подачи воды используется быстросъемный алюминиевый патрубок. Одна часть прикручивается к корпусу, вторая подключается к шлангу.

Основные размеры

В комплект входит:

• Вертлюг
• Адаптер
• Подключение двигателя, контакт
• Муфта быстросъемная для водоснабжения
• Комплект запасных уплотнений: 2 фторопластовые втулки, 6 манжет, 2 стопорные шайбы с несколькими выступами

Этот вертлюг — наиболее технологичное решение для небольшой буровой установки.За счет использования сменных нержавеющих втулок срок его службы неограничен. После установки на вашу буровую установку вы забудете о постоянных поломках и с удовольствием будете заниматься своими делами.

Как купить?

Свяжитесь с нами и напишите следующую информацию:

Список наименований

Страна назначения

Мы рассчитаем итоговую стоимость с учетом доставки в вашу страну и вышлем вам счет.

После оплаты мы отправим Ваш заказ в течении 1-5 дней и дадим трекинговый номер, чтобы Вы могли отслеживать движение своей посылки.

Цена доставки:

Эконом — Почтовая доставка. 12-30 дней. (Нажмите, чтобы открыть таблицу цен)

Expedited — Экспресс-доставка UPS. 3-4 дня (Нажмите, чтобы открыть таблицу цен)

.
